基波功率

  • 瀏覽次數:11131次
  • 發布時間:2013/9/23 11:03:12
  • 作者:銀河電氣

一、定義

  由電壓和電流的基波分量所決定的有功功率。數值上等于電壓基波分量有效值、電流基波分量有效值、電壓基波分量與電流基波分量的相位差的余弦三者的乘積。

二、計算

  一個周期信號可以通過傅里葉變換分解為直流分量c0和不同頻率的正弦信號的線性疊加:



  其中,cm表示m次諧波的幅值,其角頻率為mω,初始相位為φm,其有效值為cm/√2。

  當m=1時,

  為基波分量的表達式,其角頻率為ω,初始相位為φ1,其方均根值c1/√2稱為基波有效值。

  ω/2π為基波分量的頻率,稱為基波頻率,基波分量的頻率等于交流信號的頻率。而m次諧波的頻率為基波頻率的整數倍(m倍)。

  假設電壓的基波分量表達式為:,基波有效值為um;

  假設電流的基波分量表達式為:,基波有效值為im。

  那么,基波功率的瞬時表達式為:









  基波功率一般指上述表達式在一個周期內的平均值。

  顯然上述表達式中 ,在一個周期內的均值為零。

  因此,基波功率為:。

三、功率的基本概念

  1、有功功率----又叫平均功率。交流電的瞬時功率不是一個恒定值,功率在一個周期內的平均值叫做有功功率,它是指在電路中電阻部分所消耗的功率,以字母P表示,單位瓦特。P= U* I*cosφ,即額定電壓乘額定電流再乘功率因數。

/

  2、視在功率----在具有電阻和電抗的電路內,電壓與電流的乘積叫做視在功率,用字母S來表示,單位為伏安(VA)。S=UI。

  3、無功功率----在具有電感和電容的電路里,這些儲能元件在半周期的時間里把電源能量變成磁場(或電場)的能量存起來,在另半周期的時間里對已存的磁場(或電場)能量送還給電源。它們只是與電源進行能量交換,并沒有真正消耗能量。我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示,單位為乏(Var)。Q= U* I*sinφ。

  4、功率因數----在直流電路里,電壓乘電流就是有功功率。但在交流電路里,電壓乘電流是視在功率,而能起到做功的一部分功率(即有功功率)將小于視在功率。有功功率與視在功率之比叫做功率因數,以COSφ表示。COSφ=P/S。

  基波功率因數(DPF)—基波有功功率與視在功率之比,即基波電流與基波電壓夾角的余弦(Cosφ)。

  全功率因數(PF)—在計算時利用整個RMS值,即包括基波和所有諧波。如果存在諧波那么PF將小于DPF。

四、基波功率測量

  如今,在節能環保的時代,基波功率的測量顯得尤為關鍵,選擇合適儀器作為測量設備尤為重要。譬如在變頻器供電的電機試驗臺;

  變頻器的輸出的PWM電壓波形含有大量的高次諧波,而電動機轉矩主要依賴于基波電壓有效值(H01,即一次諧波)。因此,電機試驗需要測量的電壓值,以及變頻器上指示的電壓值都是指基波電壓有效值。目前,關于變頻電機的試驗標準較少,《IEC60349-2:2002電力牽引軌道機車車輛和公路車輛用旋轉電機-第2部分:電子變流器供電的交流電動機》中已明確指出:電壓測量采用基波有效值。

  WP4000變頻功率分析儀在高速采樣基礎上,對采樣信號進行頻譜分析,實時運算被測信號的基波有效值(H01),該方式適用任意調制方式的PWM信號及其它任意正弦、非正弦信號的有效值測試。

基波測量

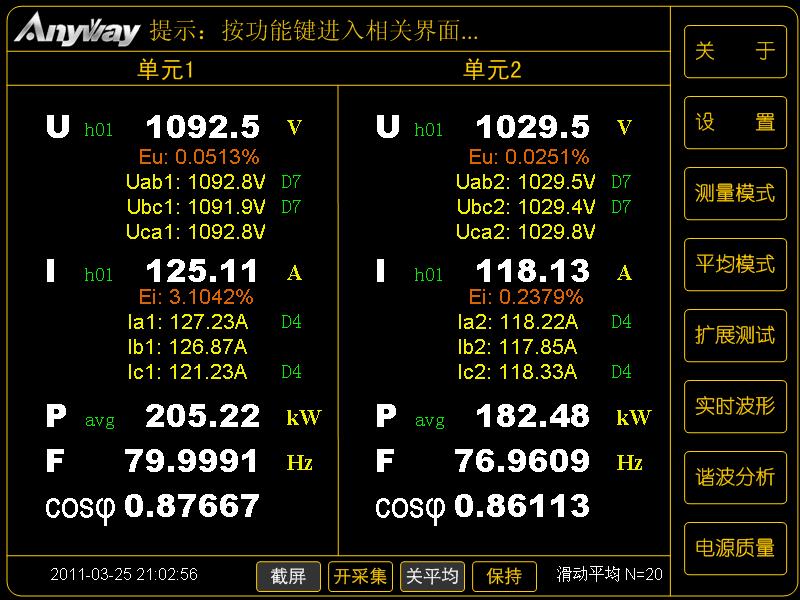

基波功率測量?jī)x器-WP4000變頻功率分析儀
