國家海上風電重點實驗室并網變壓器測試系統

  • 瀏覽次數:24600次
  • 發布時間:2015/6/24 17:10:40
  • 作者:銀河電氣

海上風力發電技術與檢測國家重點實驗室簡介

海上風力發電技術與檢測國家重點實驗室

  海上風力發電技術與檢測國家重點實驗室是由國家科技部授牌,是我國唯一一個海上風電重點實驗室,可以為3.3kV/8MW中壓永磁風力發電機、風電變流器、并網變壓器等提供型式試驗和出廠試驗,2010年為我國第一臺5MW永磁直驅海上風力發電機試驗提供了全方位的性能檢測服務,有力推動了我國風電技術發展達到國際先進水平。該試驗臺除了滿足海上風電電機、變流器檢測之外,也可對并網變壓器的性能進行全面測試。

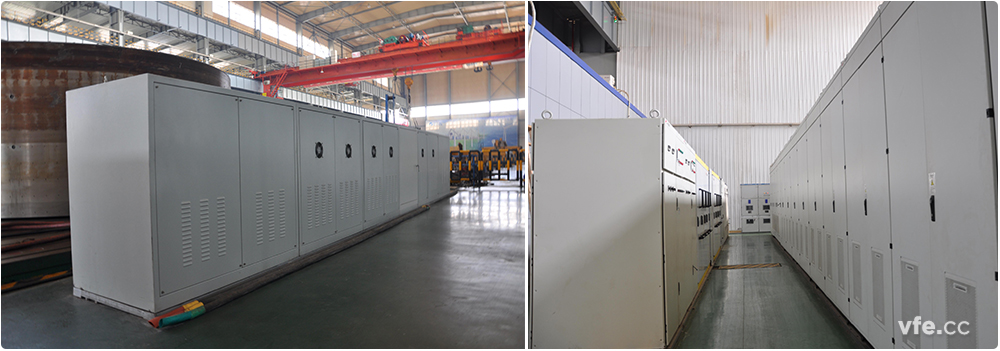

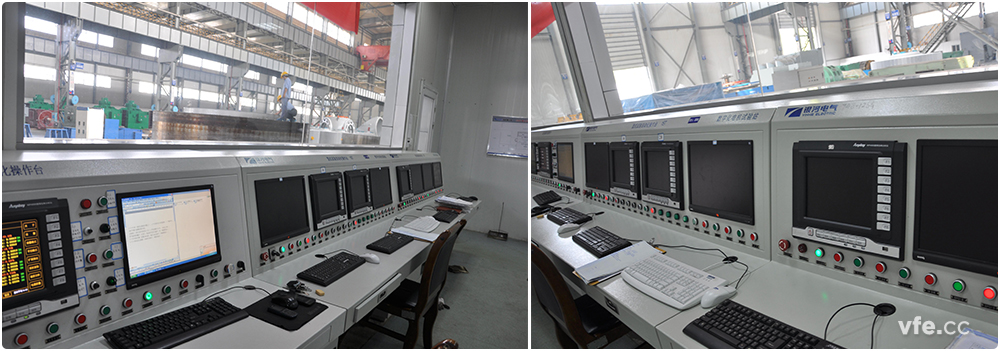

并網變壓器測試系統現場圖片

并網變壓器測試系統現場圖片

并網變壓器測試系統現場圖片

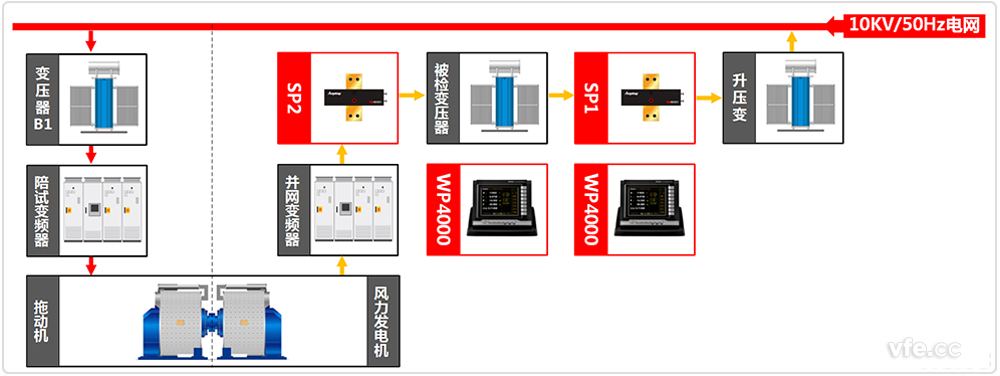

并網變壓器測試系統原理圖

并網變壓器測試系統原理圖

并網變壓器測試系統原理圖

  并網變頻器輸出3.3kV,SP2測點測量被檢變壓器的輸入電參數,SP1測點測量被檢變壓器的輸出電參數,通過升壓變并網。被檢變壓器輸入輸出端均配置6臺(超過2000A時兩臺并聯使用)SP103202C型變頻功率傳感器和兩臺WP4000變頻功率分析儀本系統可以滿足額定電壓為3.3kV、6.6kV以及10kV并網變壓器的測試,最大電流測量能力為4000A(短時可達8000A),可以滿足大部分并網變壓器的測試要求。

變壓器測試系統設備表

測點 設備名稱 型號 數量 備注
SP1 變頻功率傳感器 SP103202C 6 額定電流2000A以上時并聯使用
SP2 變頻功率傳感器 SP103202C 6 額定電流2000A以上時并聯使用

變頻功率分析儀 WP4000 2
