一DC-DC開關電源測試系統簡介

　　被測DC-DC開關電源由6個較小的開關電源模塊并聯而成。每個開關電源模塊由DC/AC逆變器、降壓變壓器、AC/DC整流器、LC濾波器等構成。每個DC-DC開關電源模塊采用一套相對獨立的開關電源測試系統，對DC-DC模塊的輸入、輸出及中間環節的電壓、電流、功率、諧波等進行測試，對開關電源的性能進行全面評價。六臺開關電源模塊共需6套測試系統，6套測試系統通過交換機與上位機相連，實現集中管理。

二DC-DC開關電源測試系統原理圖

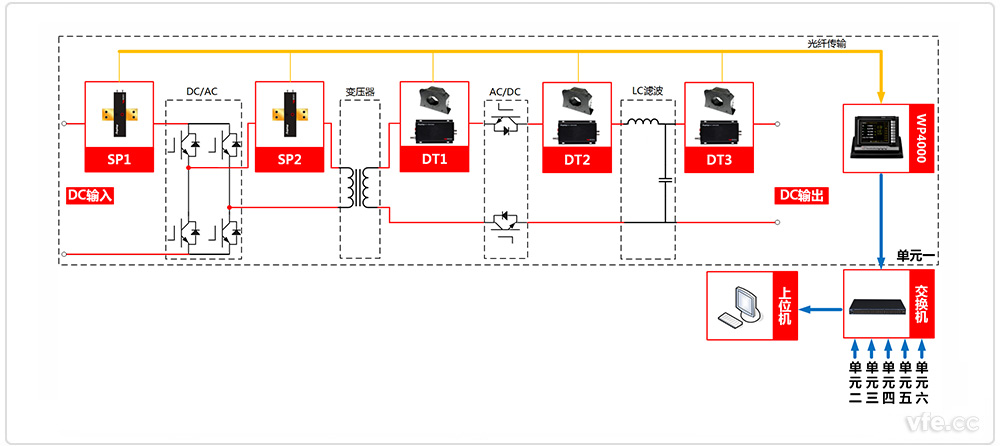

DC-DC開關電源測試系統原理圖

　　DC/AC輸入輸出電壓較高，直接采用SP442201C變頻功率傳感器。

　　變壓器之后的電壓在1000V以下，電流較大，為降低成本，采用DT數字變送器外加霍爾電流傳感器的形式。

三DC-DC開關電源測試系統設備表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP402201C	6
SP2	變頻功率傳感器	SP402201C	6
DT1	數字變送器	DT213B	6
DT2	數字變送器	DT213B	6
DT3	數字變送器	DT213B	6
	變頻功率分析儀	WP4000	6

---
