產品概述

一概述

　　DT數字變送器是一種小型化的變頻功率傳感器，具備SP系列變頻功率傳感器的所有特點，相比之下，比變頻功率傳感器具有更靈活的應用。
　　DT數字變送器是一種高準確度、寬量程、寬頻帶的電壓、電流數字變送器。
　　DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。
　　由于采用光纖傳輸，DT數字變送器可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下的高精度測量需要。

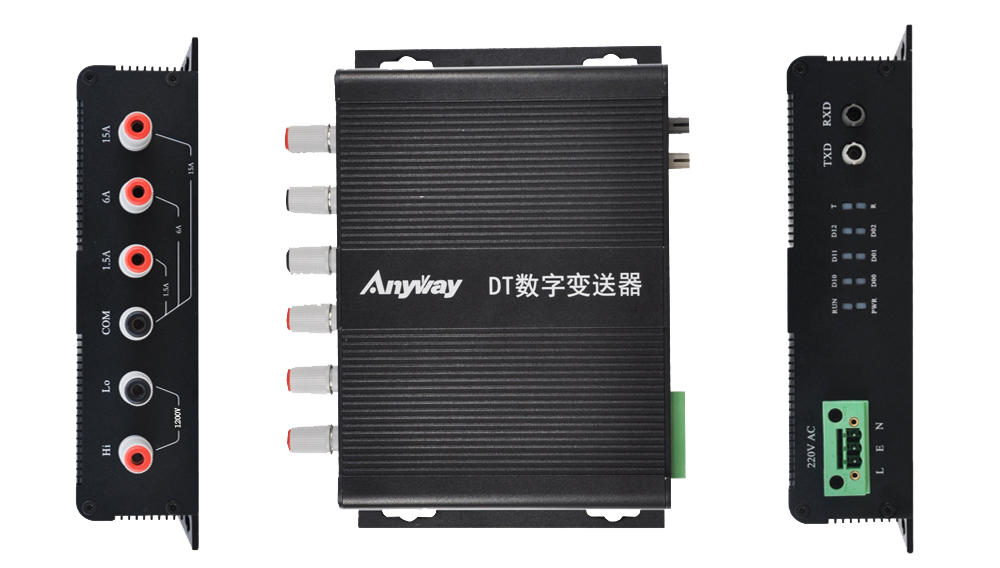

DT數字變送器

二特點

1前端數字化，超強EMC性能

　　電磁干擾對測量結果的影響程度是相對于信號而言的。高電壓、大電流信號允許有較大的干擾，而低電壓、小電流信號，對干擾比較敏感。所有的有源傳感器（如霍爾傳感器等），輸出電壓較低（峰值在±15V以內）、電流較?。ㄒ话阈∮?00mA），抗干擾能力較差，要特別注意現場干擾對測量準確度的影響。DT數字變送器模塊采用前端數字化技術，將被測信號數字化，通過光纖傳輸，避免傳輸環節的損失與干擾，保證了測量的準確度。

2寬幅值、寬頻率、寬相位范圍內的高準確度測量

　　◆ DT數字變送器的每個量程在其內部設置了8個檔位，每個檔位只測量在本檔位量程的50%~100%范圍內信號，實現了在1%~125%額定輸入的范圍內的高準確度測量。由于采用無縫量程轉換技術，檔位切換時，數據不丟失，可滿足各種寬范圍內的動態測量需要。

　　◆ DT數字變送器在基波頻率0.1Hz～1500Hz范圍內，帶寬100kHz范圍內，均能滿足標稱準確度指標，滿足電力、變頻調速、軌道交通、特種電源等領域的電參量測量對帶寬和準確度的要求。

　　◆ DT數字變送器將電壓、電流測量組合在一起，簡化了相位補償電路，提高了相位測試準確度，因而在更寬的相位范圍內提高了功率測量準確度，實現低功率因數下的高準確度測量。

3同一通道即可測量模擬量，又可測量數字脈沖信號

　　DT數字變送器將每個通道按照模擬信號進行量化的同時，通過設置頻率濾波器可以有效的提取任意復雜信號的基波，并準確測量其基波頻率，而頻率信號的幅值和帶寬要求完全與模擬量相同。因此，DT數字變送器可以在很寬的范圍內測量各類模擬信號數字脈沖信號，使其可以與各種電量或非電量傳感器或模擬量輸出變送器配套實現各類電量和非電量的準確測量。

性能參數

一模擬量測量技術指標

　　帶寬：100kHz
　　采樣頻率：250kS/s
　　準確度：0.1%rd
　　電壓量程：1200V
　　電流量程：1.5A/6A/15A

二脈沖量測量技術指標

　　最大頻率：400kHz
　　幅值：同模擬量輸入范圍
　　波形：結合截止頻率可設置的頻率濾波器，可以測量任意信號的基波頻率。
　　由于DT數字變送器的上述特性，使其既可以直接用于測量各種1200V/15A以下的電參量，還可與熱電偶、流量、壓力、位移、轉速、扭矩、振動等傳感器或其它類型的模擬量輸出變送器配套使用測量各種非電量信號。

三用于功率測量時的技術指標

資料下載

　　◆ DT數字變送器用戶手冊

　　◆ DT數字變送器三維模型

---

產品相關應用：
