一重慶市電機質量監督檢驗站牽引電機檢測系統簡介

　　本牽引電機檢測系統主要用于重慶市電機質量監督檢驗站完成牽引電機的型式試驗和常規試驗的規定項目，系統設立于重慶賽力盟電機有限責任公司電機檢測中心。重慶賽力盟電機有限責任公司是國家中小型電機重點骨干企業和各類中小型交直流電動機、發電機及發電機組的專業制造廠家。公司建立了完善的ISO9001質量保證體系，電機檢測中心被政府授予重慶市電機質量監督檢驗站的職能，可代表政府對所轄地區電機產品進行質量監督檢查。

二重慶市電機質量監督檢驗站牽引電機檢測系統原理圖

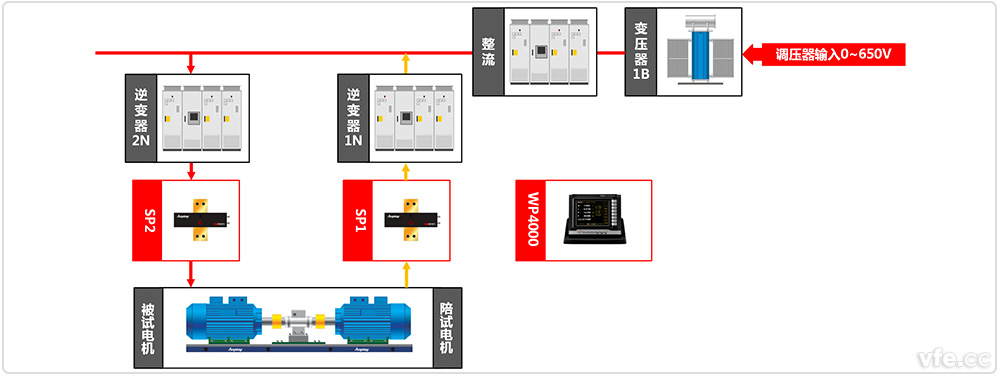

重慶市電機質量監督檢驗站牽引電機檢測系統原理圖

　　本牽引電機檢測系統滿足《渝賽牽-C2010-001 牽引電機MTA A4-200V型式試驗及常規試驗項目》中的試驗項目和EN 60349-2《電力牽引 鐵路和道路車輛用旋轉電機 第2部分：電子變流器供電的交流電動機》的要求，采用電能回饋結構，整流變輸出經逆變器驅動被試電機拖動陪試電機發電，陪試電機發出電能經陪試機變流器回饋到拖動端，為拖動端變流器和電機的運行提供能量，在試驗臺內部流動實現電能回饋，運行過程中外部電網只需要補充損耗能量，極大節約運行成本。

　　如系統原理圖可知整套牽引電機檢測系統主要由WP4000變頻功率分析儀、SP系列變頻功率傳感器、電機試驗專用變頻電源等構成。

三重慶市電機質量監督檢驗站牽引電機檢測系統設備清單

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP112401C	3
SP2	變頻功率傳感器	SP112401C	3
	變頻功率分析儀	WP4000	1

---
