一基于DM4103的光纖功率計簡介

　　DM4103是DMC300分布式測控系統中的交流功率測試子站，是一種采用光纖傳輸?shù)?a href="/NewsDetail-458.aspx" target="_blank">前端數字化功率測量模塊，基于DM4103的光纖功率計包括功率測量模塊、傳輸系統和數據處理三大部分，傳輸系統采用光纖作為傳輸介質，可以有效的避免傳輸環節信號的干擾和損耗。

二基于DM4103的光纖功率計的性能指標

　　基于DM4103的光纖功率計無需考慮傳輸環節對精度的影響，光纖功率計的性能指標取決于前端的功率測量模塊DM4103。
光纖功率計具體參數為：
　　頻率范圍：5~400Hz
　　電壓準確測量范圍：4V~1000V
　　電流準確測量范圍：4mA~6A
　　電壓/電流測量精度：0.1%rd±0.1%fs
　　功率測量精度：0.2%rd±0.2%fs

三基于DM4103的光纖功率計特點

1抗干擾能力強

　　光纖是目前作為信號傳輸抗干擾能力最強的傳輸介質，所以基于DM4103的光纖功率計基本不需要考慮傳輸過程的布線和安裝問題，就可以避免外界對測量的干擾，從而大幅提升了測量準確度和控制可靠性。

2獨立性強

　　DM4103是一種功率測量模塊，采用模塊化結構，獨立性強，維護、改進升級等都不影響系統的其它部分，易于拆裝，便于計量溯源。

3可擴展性強

　　基于DM4103的光纖功率計可以任意擴展成單相數字功率表（一個電量測量子站即可）、三相數字功率表（兩個或者三個電量測量子站）甚至是多相數字功率表（多個電量測量子站），采取子站間光纖同步技術可以輕松實現多個子站的同步測量。

4安全性能好

　　光纖功率計采取光纖隔離技術，實現模擬信號與數字信號的光電隔離，安全性能極高。

四基于DM4103的光纖功率計應用

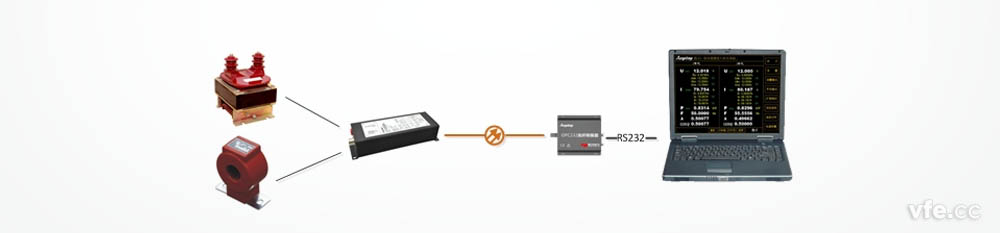

　　DM4103測量前端的電壓電流信號，一個DM4103交流功率測試子站測量一路電壓一路電流信號，模擬信號經過DM4103的數據處理和光電轉換數字信號，經過光纖傳輸至上位機，在上位機處利用光纖轉換器將光纖信號轉換成串口信號再進入上位機進行數據處理和顯示。

基于DM4103的光纖功率計

　　基于DM4103的光纖功率計主要是利用光纖的抗干擾能力強的這一特質，來克服電量在復雜電磁環境下中測量的干擾問題，結構簡單，成本實惠，是實現高精度無擾測量的最合適的選擇。



---
