定義

　　間諧波是指非基波頻率整數倍的諧波。也稱分?jǐn)?shù)次諧波或分?jǐn)?shù)諧波。

　　交流非正弦信號可以分解為不同頻率的正弦分量的線性組合。當正弦波分量的頻率與原交流信號的頻率相同時，稱為基波；當正弦波分量的頻率是原交流信號的頻率的整數倍時，稱為諧波；當正弦波分量的頻率是原交流信號的頻率的非整數倍時，稱為分?jǐn)?shù)諧波，也稱分?jǐn)?shù)次諧波或間諧波。

產生

　　間諧波往往由較大的電壓波動或沖擊性非線性負荷所引起，所有非線性的波動負荷，如電弧焊、電焊機、各種變頻調速裝置、同步串級調速裝置及感應電動機等均為間諧波波源，電力載波信號也是一種間諧波。

在各種電壓等級供電網中都可能出現間諧波。間諧波源主要有靜止頻率變換器，循環換流器，感應電機和電弧設備等。

分析

　　通常的諧波測量儀器使用傅立葉變換的方法進行諧波分析，而傅立葉變換的前提是假定所有的周期波形都是相同的，從這個角度講，傅立葉變換只適用于整數次諧波的分析。
　　對于包含間諧波的信號，每個相鄰周期（基波周期）的信號可能不同，也就是說，信號是變化的，當變化滿足一定的規律時，比如說，每N個基波周期變化重復一次。我們可以將N個基波周期視為一個周期，這樣，信號就是周期信號了。對該周期信號取N個基波周期進行傅里葉變換，可以得到下述表達式：




其中：


當bm≥0時，


當bm<0時，










　　ω1為基波角頻率，ω1=2πf1，f1為基波頻率，T1=1/f1為基波周期。
　　Tw為傅里葉時間窗的寬度（持續時間），Tw=NT1。
　　c0為直流分量。
　　cm為頻率fm=mf1/N的正弦分量的幅值。當m/N為整數時，該正弦分量為稱為諧波，當當m/N為非整數時，該正弦分量稱為分?jǐn)?shù)次諧波，也就是間諧波。
　　WP4000變頻功率分析儀可以對傅里葉時間窗的基波周期數進行選擇，當對應的N較大時，可以準確測量間諧波。N越大，可分析的間諧波的頻率越低。

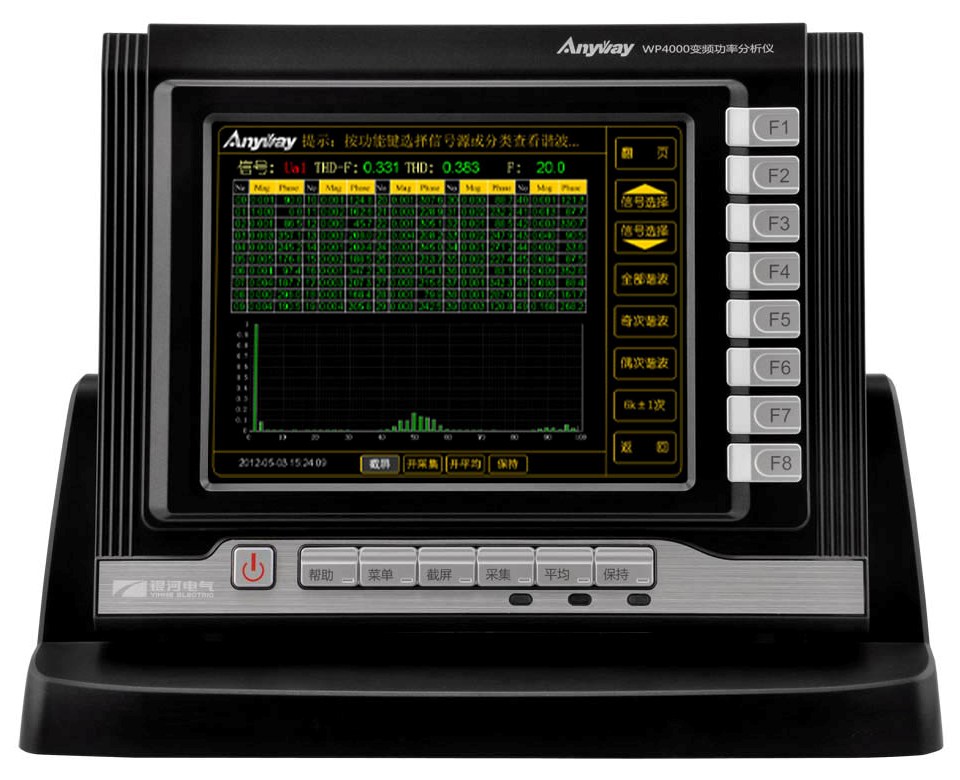

可分析間諧波的WP4000變頻功率分析儀

危害

　　間諧波源的特點是放大電壓閃變和音頻干擾，影響電視機畫面及增大收音機噪音，造成感應電動機振動及異常。對于由電容、電感和電阻構成的無源濾波器電路，間諧波可能會被放大，嚴重時會使濾波器因諧波過載而不能正常運行，甚至造成損壞。間諧波的影響和危害等同整數次諧波電壓的影響和危害。

---
