一總諧波失真定義

　　總諧波失真(THD)指原有頻率的各種倍頻的有害干擾。放大1kHZ的頻率信號時會產生2kHZ的2次諧波和3kHZ及許多更高次的諧波，理論上此數值越小，失真度越低。 由于放大器不夠理想，輸出的信號除了包含放大了的輸入成分之外，還新添了一些原信號的2倍、3倍、4倍……甚至更高倍的頻率成分(諧波)，致使輸出波形走樣。這種因諧波引起的失真叫做諧波失真。

二總諧波失真計算

　　關于THD的計算公式，不同標準的定義略有不同。

　　1、《GBT--17626.7-2008電磁兼容 試驗和測量技術 供電系統及所連設備諧波、諧間波的測量和測量儀器導則》中，對THD的定義如下：

　　符號G表示諧波分量的有效值，它將按要求在表示電流時被I代替，在表示電壓時被U代替，H的值在與限制有關的每一個標準中給出。按照上述定義，THD不包含間諧波，并且，有一固定的諧波上限。

　　2、《GB/T12668.2-2002調速電氣傳動系統 一般要求 低壓交流變頻電氣傳動系統額定值的規定》對THD定義如下：

　　上式中，Q為總有效值，Q1為基波有效值，可代表電壓或電流，按照上述定義，THD包含間諧波和直流分量。

　　WP4000變頻功率分析儀采用就是這種計算方法。

　　THD：不大于某特定階數H的所有諧波分量有效值Gn與基波分量有效值G1比值的方和根；

三總諧波失真分類

　　由于測量失真度的現行方法是單一的正弦波，不能反映出放大器的全貌。實際的音樂信號是各種速率不同的復合波，其中包括速率轉換、瞬態響應等動態指標。故高質量的放大器有時還注明互調失真、瞬態失真、瞬態互調失真等參數。

　　(l)互調失真(IMD)：將互調失真儀輸出的125Hz與lkHz的簡諧信號合成波，按4：1的幅值輸入到被測量的放大器 中，從額定負載上測出互調失真系數。

　　(2)瞬態失真(TIM)：將方波信號輸入到放大器后，其輸出波形包絡的保持能力來表達。如放大器的轉換速率不夠，則方波信號即會產生變形，而產生瞬態失真。主要反映在快速的音樂突變信號中，如打擊樂器、鋼琴、木琴等，如瞬態失真大，則清脆的樂音將變得含混不清。

　　(3)瞬態互調失真：將3.15kHz的方波信號與15kHz的正弦波信號按峰值振幅比4：1混合，經放大器后，新增加全部互調失真的產物有效值與原來正弦振幅的百分比。如放大器采用深度大回環負反饋，瞬態互調失真一般較大，具體反映出聲音呆滯、生硬、無臨場感;反之，則聲音圓滑、細膩、自然。

四總諧波失真測量與運算

　　從總諧波失真的計算公式可知，總諧波失真的數值與諧波次數的上限值H密切相關。一般的諧波測量設備如諧波分析儀等，大多適用于電網諧波測量，其上限值通常在40次以內。

　　對于變頻器等包含較高次諧波的諧波發射設備，測量總諧波失真需要采用可以測量更高次諧波的專用諧波設備如：變頻功率分析儀。此外，對于高電壓、大電流系統，還需注意所用的傳感器具有必要的帶寬如：變頻功率傳感器。

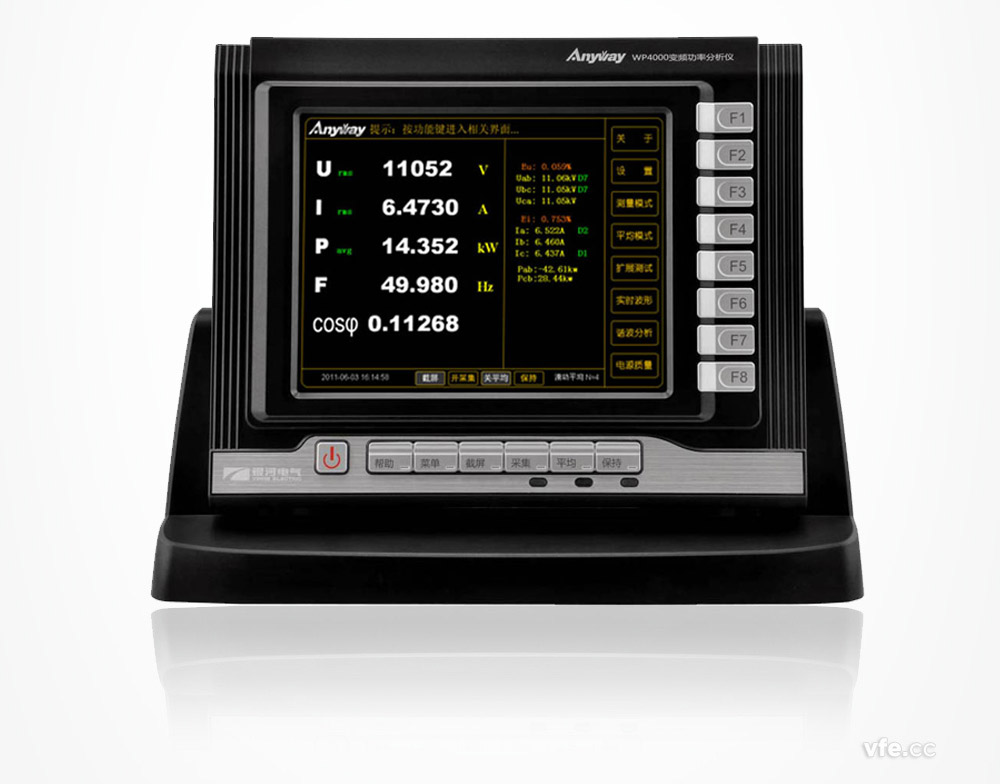

用于總諧波失真測量的WP4000變頻功率分析儀

---
