正弦電流電路中的有功功率、無功功率、和視在功率三者之間是一個直角三角形的關系，可以通過“復功率”來表示。若用視在功率S表示復功率，則有功功率P為復功率的實部，而無功功率Q為復功率的虛部。在非正弦電路中，無功功率的定義發生了改變，為了與正弦電路的定義相統一，補充了位移無功功率和畸變無功功率的概念，兩者的方和根稱為廣義無功功率。

一、廣義無功功率的定義

　　在具有電感和電容等儲能元件的電路中，儲能元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量返回給電源，由于這部分能量只是在儲能元件與電源之間進行能量交換，并沒有真正被消耗，我們把單位時間內交換能量的振幅值稱為無功功率。

　　在正弦電路中，無功功率由電壓和電流的相差差引起，在非正弦電路中，將基波和諧波電壓、電流相位差引起的無功功率定義為位移無功功率，將由不同頻率成分電壓和電流引起的無功功率定義為畸變無功功率，而將兩者的方和根稱為廣義無功功率。

二、相關基礎知識

　　視在功率定義為電壓有效值與電流有效值的乘積，用S表示，基本單位為VA，即S=UI。視在功率也稱表觀功率。

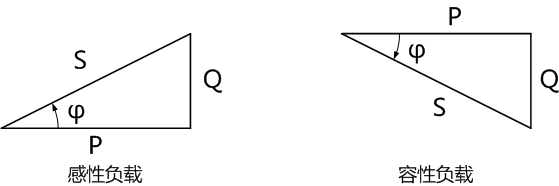

　　由于正弦電流電路中的有功功率、無功功率、和視在功率三者之間是一個直角三角形的關系，可以通過“復功率”來表示。若用視在功率S表示復功率，則有功功率P為復功率的實部，而無功功率Q為復功率的虛部。對于感性負載，Q為正值，對于容性負載，Q為負值。

　　

　　即：下述公式成立。

　　

　　在非正弦電路中，有功功率和視在功率的定義不變，然而，此時，電壓、電流相位差已經沒有明確的物理意義，此時，Q按照下述公式定義：

　　

　　然而，此時，

　　

　　為此，引入畸變無功功率D，使下式成立：

　　

　　將Q和D的方和根稱為廣義無功功率。

三、廣義無功功率的測量

　　按照變頻電量的定義，非正弦電量屬于變頻電量，全面、準確的測量變頻電量的各種特征值，應采用變頻功率傳感器（或獨立的電壓、電流傳感器）及變頻功率分析儀。

　　由于無功功率的定義存在一定的分歧，AnyWay的WP4000變頻功率分析儀等儀器在測量非正弦電量時，儀表本身只顯示有功功率，無功功率可則通過上位機擴展軟件計算顯示，用戶可根據不同的定義式選擇需要的無功功率。

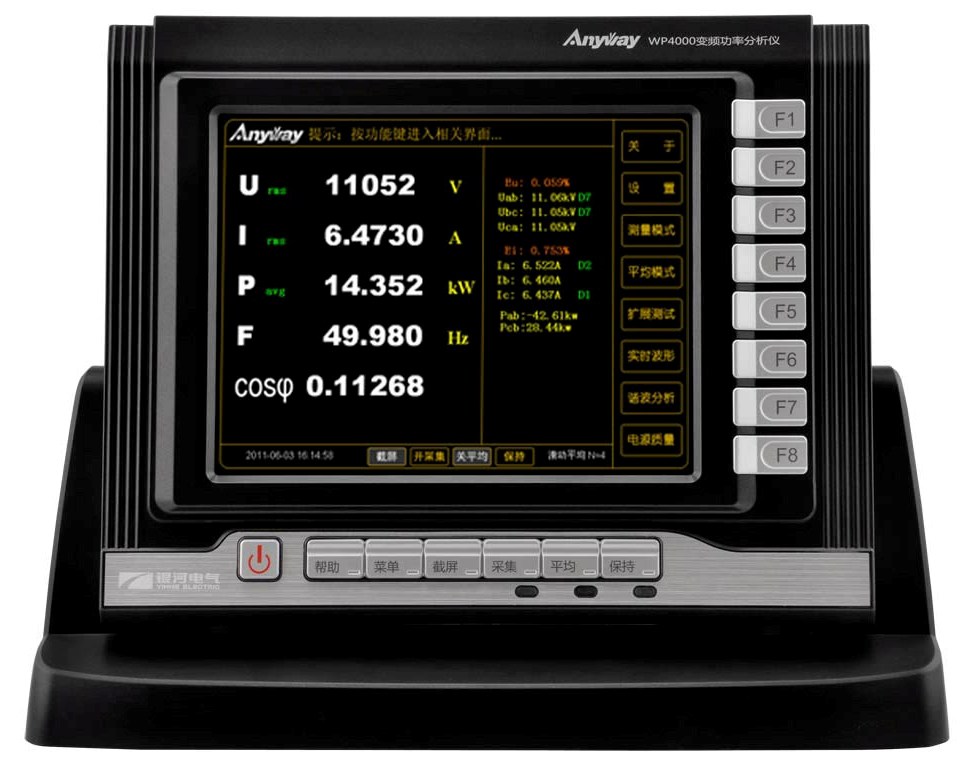

可測量廣義無功功率的WP4000變頻功率分析儀
