變壓器綜合測試儀

01電壓電流測試幅值范圍寬

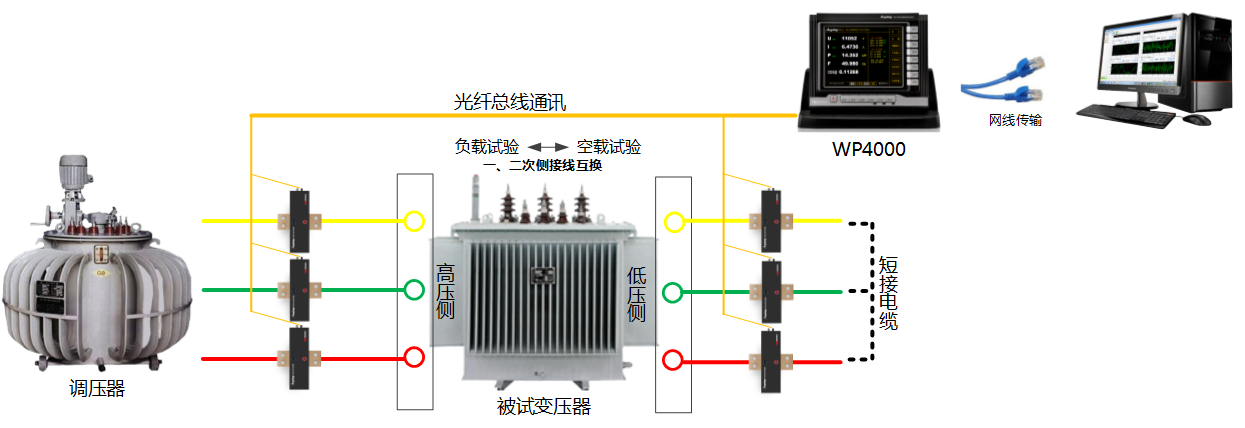

　　當變壓器短路試驗時為了避免過大的短路電流損壞變壓器的線圈，一般在降低電壓的條件下進行，用自耦變壓器調節外旋電壓，使電流在0.1~1.3倍額定電流范圍變化；當變壓器空載試驗時高壓側開路，低壓側加壓。變壓器低壓側利用調壓器慢慢升高至額定電壓，此時空載電流很低，空載電流可達到額定電流0.1%。由此可知，被測電參量變化范圍寬，儀器必須滿足寬范圍或者具有多量程測量功能。

02低功率因數功率測量

　　變壓器短路阻抗由短路電阻和短路電抗構成，短路電阻越大，銅損越大，因此，必須限制短路電阻，這樣就只能提高短路電抗。也就是說，相同短路阻抗時，電路電阻越小，就要求短路電抗越大，結果就導致電力變壓器短路運行功率因數非常低，大型電力變壓器的短路功率因數通常在0.01～0.05之間；變壓器空載狀態時，空載電流很小，且主要用于構建勵磁磁場，此時繞組銅損很小，因此空載功率因數很低，可達到cosφ小于0.1的狀態。
　　低功率因數下有功功率測量準確度主要取決于測試系統的角差，而測試系統的角差取決于功率表角差和電壓、電流互感器角差。變壓器測試儀一般采用電壓互感器、電流互感器構成前端電量測量單元，功率因數為0.01時，0.2級電流互感器的角差（10′）可導致功率測量誤差高達30%！因此，必須采用低角差的電壓電流傳感器。

03諧波分析

　　變壓器常規測試中沒有諧波分析這個測試項目，但是隨著對電網電能質量的要求越來越嚴苛，很多單位已經開始分析變壓器的諧波參數。變壓器諧波分析的主要目在于測量變壓器接入系統的背景諧波值，以備日后和變壓器帶載后的負載電流諧波值進行比較，以便有針對性地進行諧波治理，這也是變壓器生產制造廠家對公用電網質量提升可以給出的一個重要數據。國標要求儀器能夠分析40~50次諧波且諧波值以基波幅值的百分比表示，因此，必須采用具備基波測量模式，且能夠分析到40~50次諧波的功率分析儀。
