12脈整流變壓器

　　整流變壓器是供整流設備用的電源變壓器，它的任務就是將交流變換成一定大小和相數的電壓，然后再經過整流元件整流，以滿足直流輸出的要求。12脈整流變壓器的整流裝置是12個可控硅（晶閘管）組成的12相全波整流電路。

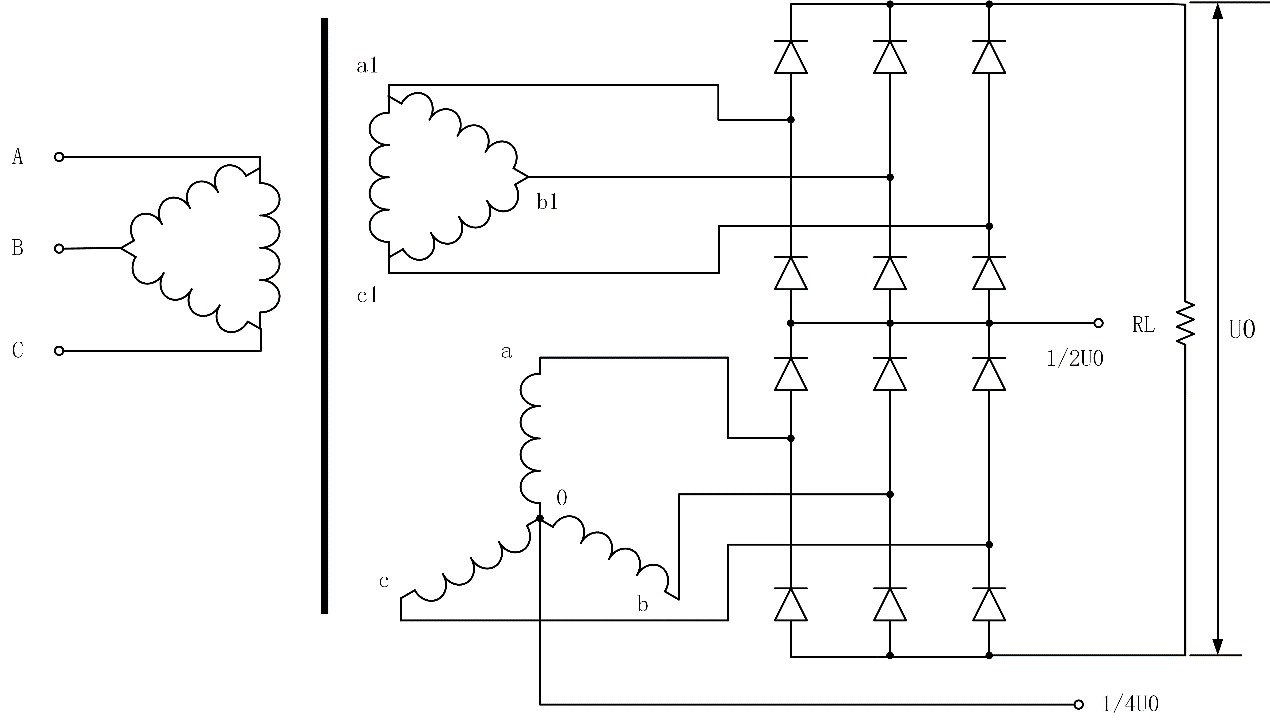

圖1：12脈整流變壓器原理圖

　　如上圖1，12脈整流變壓器是由△/△接法和△/Y接法兩個三相橋式整流電路疊加而成的。對負載而言，兩組整流臂相串聯。三角形繞組的線電壓a1b1、b1c1、c1a1分別與星形繞組的相電壓a0、b0、c0同相，星形繞組的線電壓ab、bc、ca分別比三角形繞組的線電壓超前30°。12脈整流變壓器的工作原理與三相橋式整流變壓器基本相同，工作中總有四個整流管串聯導電，其波形如下圖2所示。

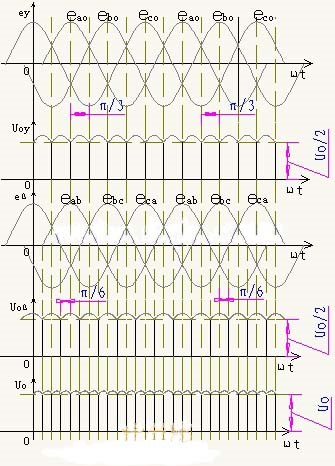

圖2：12脈整流變壓器波形圖

　　圖2中，星形接法線電壓a1b1超前三角形線電壓a2b2相位30°，故兩組整流器合成的直流輸出電壓的紋波頻率相應提高了一倍。
