《GB 1094.1-2013 電力變壓器 第一部分：總則》中對變壓器試驗要求作出了明確的規定，試驗測量系統應對照能溯源到國際或國家標準的測量標準，按照規定的時間間隔或在使用前進行校準和驗證；試驗測試系統的精度及標準的特殊要求需滿足GB/T 19627及GB/T 13499的規定。下面根據GB 1094.1要求介紹變壓器例行試驗、變壓器型式試驗、變壓器特殊試驗等規定的變壓器試驗項目。

一變壓器例行試驗

01所有變壓器例行試驗

　　例行試驗是每臺變壓器都要承受的試驗。變壓器例行試驗項目包括：
　　a、繞組電阻測量
　　b、電壓比測量和聯結組標號檢定

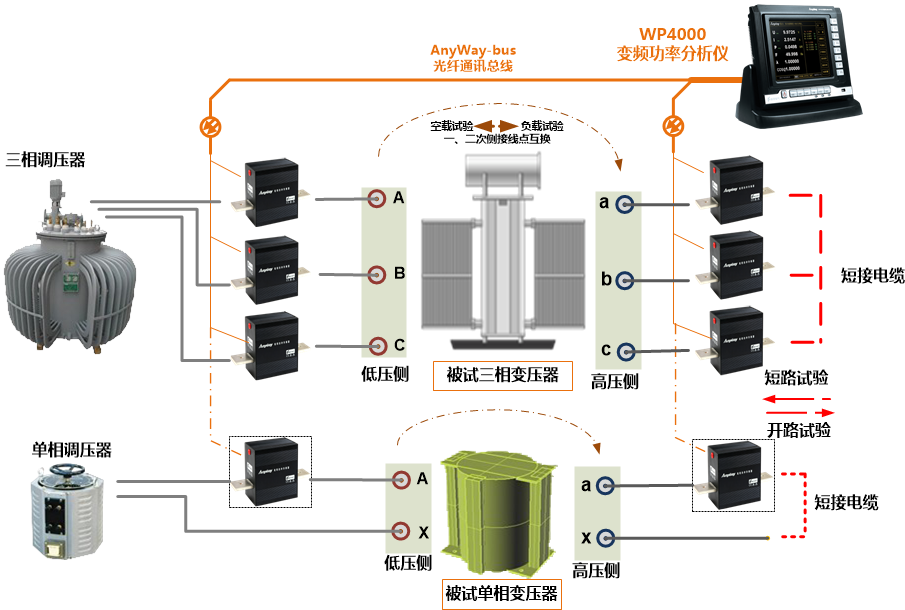

　　c、短路阻抗和負載損耗測量
　　d、空載損耗和空載電流測量
　　e、繞組對地及繞組間直流絕緣電阻測量
　　f、絕緣例行試驗
　　g、有載分接開關試驗
　　h、液浸式變壓器壓力密封試驗
　　i、充氣式變壓器油箱壓力密封試驗
　　j、內裝電流互感器變比和極性試驗
　　k、液浸式變壓器鐵心和夾件絕緣檢查
　　l、絕緣液試驗

02設備最高電壓Um＞72.5kV的變壓器的附加例行試驗

　　附加的例行試驗項目包括：
　　a、繞組對地和繞組間電容測量
　　b、絕緣系統電容的介質損耗因數測量
　　c、除分接開關油室外的每個獨立油室的絕緣液中溶解氣體測量
　　d、在90%和110%額定電壓下的空載損耗和空載電流測量

二變壓器型式試驗

　　型式試驗是在一臺有代表性的變壓器上所進行的試驗，以證明被代表的變壓器也符合規定要求（但例行試驗除外）。如果變壓器生產所用圖樣相同、工藝相同、原材料相同，在同一制造廠生產，則認為其中一臺可以代表。型式試驗項目包括：
　　a、溫升試驗
　　b、絕緣型式試驗
　　c、對每種冷卻方式的聲級測定
　　d、風扇和油泵電機功率測量
　　e、在90%和110%額定電壓下的空載損耗和空載電流測量
注1：與特定型式試驗明確不相關的設計差異，不應該要求重新進行該型式試驗。
注2：如果設計差異引起特定型式試驗的數值和應力降低，且制造方和用戶雙方同意，則這個差異不要求重新進行型式試驗。
注2：對于20MVA一下，且Um≤72.5kV的變壓器，若能證明符合型式試驗要求，則可以允許有較大的設計差異。

三變壓器特殊試驗

　　特殊試驗是除型式試驗和例行試驗外，按制造方與用戶協議所進行的試驗。特殊試驗項目包括：
　　a、絕緣特殊試驗
　　b、繞組熱點溫升測量
　　c、繞組對地和繞組間電容測量
　　d、絕緣系統電容的介質損耗因數測量
　　e、暫態電壓傳輸特性測定
　　f、三相變壓器零序阻抗測量
　　g、短路承受能力試驗
　　h、液浸式變壓器真空變形試驗
　　i、液浸式變壓器壓力變形試驗
　　j、液浸式變壓器現場真空密封試驗
　　k、頻率響應測量
　　l、外部圖層檢查
　　m、絕緣液中溶解氣體測量
　　n、油箱運輸適應性機械試驗或評估
　　o、運輸質量的測定
注：所有特殊試驗可以按照用戶在詢價和訂貨時的規定，在一臺或特定設計的所有變壓器上進行。
　　對特殊的變壓器的其他試驗還可以用專門的文件規定。
　　在客戶和供應商合同中有規定但上述列項中沒有的試驗項目，試驗要求按協議要求規定操作。

---
