變頻空調工作原理
- 瀏覽次數：36254次
- 發布時間：2014/5/31 20:56:04
- 作者：AnyWay中國

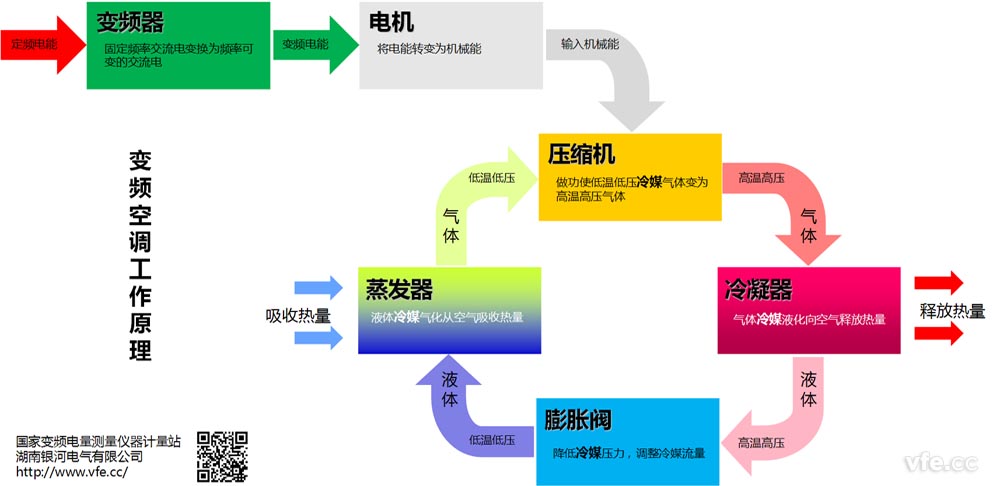

變頻空調工作原理的核心是制冷和制熱原理，制冷和制熱基于氣體冷媒（如：氟利昂、無氟環保冷媒）變?yōu)橐后w冷媒時要排出熱量和液體冷媒變?yōu)闅怏w冷媒時要吸收熱量的原理。圖1為變頻空調工作原理，電網的定頻電能經變頻器輸出變頻電能，變頻電能驅動電機旋轉，電機帶動壓縮機運轉。
圖 變頻空調工作原理
壓縮機、冷凝器、膨脹閥和蒸發器是實現氣體冷媒和液體冷媒互相轉變不可缺少的四個部件。
進入壓縮機的是低溫低壓的氣體冷媒，壓縮機做功使低溫低壓的氣體冷媒變?yōu)楦邷馗邏簹怏w冷媒，高溫高壓氣體冷媒經冷凝器散熱后成為高溫高壓的液體冷媒，所以冷凝器吹出來的是熱風。
液體冷媒經過膨脹閥后進入蒸發器，冷媒進入突然增大的空間，壓力突然減小，開始氣化，吸收熱量，使蒸發器周圍空氣變冷，所以蒸發器吹出的是冷風。
然后低溫低壓的氣體冷媒進入壓縮機繼續壓縮，繼續循環。
蒸發器和冷凝器通常一個在室內，一個在室外。若蒸發器安裝在室內，就是制冷空調，若蒸發器安裝在室外，就是制熱空調。
事實上，蒸發器和冷凝器的結構非常類似，主要區別在于冷媒的形態和流向，輸入高溫高壓的氣體冷媒的是冷凝器，輸出高溫高壓（或稱中溫中壓）的液體冷媒。輸入低溫低壓的液體冷媒的是蒸發器，輸出低溫低壓的氣體冷媒。
冷熱兩用型空調通過一個四通閥改變冷媒的流向，實現冷凝器和蒸發器角色的轉變，進而實現制冷或制熱。
本節解釋了變頻空調工作原理，剩下的問題是：空調為何要變頻？空調變頻的意義何在？變頻空調與定頻空調的區別在哪里？請閱讀下一節“變頻空調省電嗎？”
