一電機測試系統概述

　　電機測試系統是指在電機試驗時為電機提供測試數據的器具，其中既包括接在一次回路中傳感器、互感器等，也包括測量儀表及傳輸線纜等。對于從事電機研究、生產或維修的單位或者人員來說，具備一套符合要求的電機試驗系統是非常重要的。

二電機測試系統組成方式

　　1、由電壓互感器、電流互感器及功率分析儀構成的電機測試系統：

　　將互感器接在一次回路中，由功率分析儀測量互感器的二次側，通過功率分析儀計算出測量電壓電流功率等參數。這是傳統的電機測量系統，由于互感器的技術發展已經非常成熟，理論上由高精度的互感器和高精度功率分析儀構成的電機測試系統在工頻測量方面精度可以很高，但是事實上并非如此：

　　第一、互感器的幅值范圍很窄，一般在30%~120%才能保證精度，所以需要大量的互感器和換擋開關才能保證滿量程的精度，這就要花費大量的資金和占地空間；

　　第二、互感器二次側是模擬輸出，模擬信號非常容易受到現場環境的干擾，即使互感器精度再高，也無法保證測量精度；

　　第三、互感器無法在變頻環境中使用；

　　2、由LEM、霍爾等傳感器及功率分析儀構成的電機測試系統；

　　將電壓和電流傳感器接在一次回路中，由功率分析儀測量互感器的二次側，通過功率分析儀計算出測量電壓電流功率等參數。這是目前很多廠家使用的變頻環境中電機測試系統，隨著變頻技術的發展，這種方式越來越凸顯出它的缺點：

　　第一：傳感器輸出為模擬信號，在變頻環境中極易受到干擾，導致數據不正確；

　　第二：到目前為止，變頻電壓測量的傳感器最高只能到6400V，測量范圍太窄，而且電壓越高，帶寬越窄，誤差越大，測量的意義不大。

　　3、基于前端數字化技術的變頻功率分析儀；

　　直接在一路回路中將測量的電量參數轉換成數字信號，通過光纖傳送至功率分析儀，由于分析儀完成數據采集和顯示，由于是整體溯源系統，所以既可以保證滿量程的整體精度，又可以保證傳輸線路不受干擾，實現變頻環境下的高精度測量。

三WP4000變頻功率分析儀特點

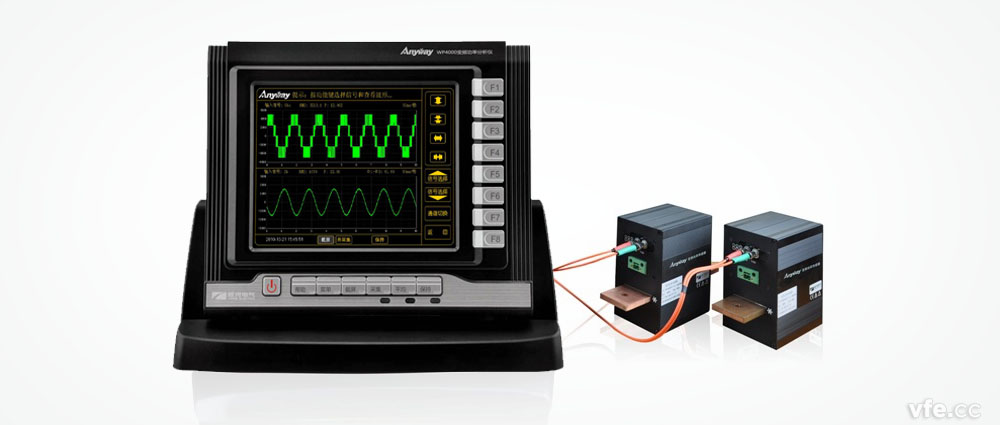

　　WP4000變頻功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀，是電力電子、變頻技術高速發展的必然產物，是變頻技術持續健康發展的重要基礎儀器。

基于WP4000變頻功率測試系統的電機測試系統

　　主要特點有：

　　1、前端數字化：傳感器環節就將被測信號就地數字化，數字信號采用光纖或纜線傳輸至各種類型的計算機，利用計算機強大的運算處理能力，對數字信號進行分析、處理后用于顯示或控制。

　　2、寬幅值范圍：功率單元的電壓、電流測量均設置了8個檔位，每個檔位只測量在本檔位量程的50%~100%范圍內的信號，實現了200倍動態范圍內的高準確度測量。采用無縫自動量程轉換技術，檔位切換時，數據不丟失的特點可滿足寬范圍內的動態測量，全面記錄被測信息，不放過每一個細節變化。AnyWay稱為2的N次自動方量程轉換方案，N每增加1，可有效拓寬一倍的高精度測量范圍。

　　3、寬頻率范圍：真正的變頻電量測量儀器，應該具有較寬頻率適用范圍，并且在標稱的適用頻率范圍內，能夠安全測量，且測量準確度均能符合或基本符合其標稱的準確度指標。

　　4、寬相位范圍：低功率因數下的高準確度測量，是評價電機、變壓器等高能效產品的重要技術指標。傳感器及二次儀表的角差指標均會直接影響功率測量準確度，功率因數越低，同樣的角差對功率測量的準確度影響越大。低功率因數下的功率測量準確度，是低能耗、高效電氣設備能效評測的關鍵指標。

　　5、超強運算力：低基波頻率和寬信號頻帶下的傅里葉變換，對傅里葉時間窗的長度、處理機的運算能力和存儲容量均提出了很高的要求。

---
