一渦流原理

　　如圖1所示，當與閉合線圈鉸鏈的磁通發生變化時，將在閉合線圈上產生感應電動勢而形成感應電流。

圖1、渦流圖解一

　　如圖2所示，繞有線圈的鐵芯的截面，可以等效為無數個閉合的環形線圈的組合，當線圈中通過交變電流時，在這些閉合的環形線圈中同樣會產生感應電流，這些感應電流就像水中的一個個漩渦一樣，因此，人們稱其為渦流。

圖2、渦流圖解二

　　可見，實際上渦流是電磁感應現象的一種表現形式。渦流在1851年被法國物理學家萊昂.傅科所發現，因此，也稱傅科電流。

二渦流特點

　　1、圖2中的多個閉合線圈中，越靠近外圍的線圈，其包含的磁力線越多，根據電磁感應定理，其感應電動勢也越大，渦流效果越明顯。也就說，導體的截面積越大，渦流效果越顯著；
　　2、電流的頻率越高，磁通變化率越大，E=Ndφ/dt，感應電動勢也越大，渦流效果越顯著；
　　3、導體的電阻率越小，感應電流越大，渦流效果越顯著。

三渦流抑制

　　渦流會產生熱量，在變壓器及電機的鐵芯中，這種現象是我們不希望的，因此，需要加以抑制，根據渦流的第一個特點，鐵芯采用許多薄的硅鋼片疊合而成，渦流的閉合回路大大減小，渦流顯著減小。根據渦流的第三個特點，增大鐵心材料的電阻率，也可以抑制渦流，常用的鐵心材料是硅鋼。

　　根據第二個特點，同一臺變壓器，電流相同時，頻率越高，渦流越顯著，渦流損耗也越大。

圖3、疊片狀硅鋼片抑制渦流

四渦流利用

　　渦流會造成很多影響，比如趨膚效應和鄰近效應:

　　趨膚效應原理及對電纜載流量的影響＞＞＞

　　鄰近效應原理及對電纜載流量的影響＞＞＞

　　世間萬物，有利必有弊，有弊必有利。
　　利用導體中渦流的熱效應，可以制作各種感應加熱設備。如：真空冶煉爐、電磁爐。電磁灶的臺面下安裝有線圈，當線圈通過高頻交流電時，在臺面與金屬鍋底之間產生強大的交變的磁場，交變磁場穿過鍋底，在鍋底形成強渦流，產生大量的熱量。

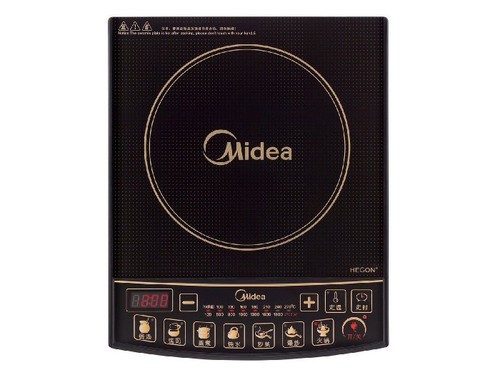

圖4、渦流效應用于制作電磁爐

　　利用導體的渦流效應可以制作金屬探測器，金屬探測器的通過高頻交變電流，在金屬物中感應出渦流，渦流又產生磁場，影響原來的磁場，探測器檢測到磁場的變化，得知金屬的存在。

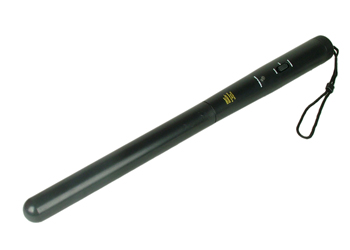

圖5、渦流效應用于制作金屬探測器

---
