整流變壓器

　　簡單的說，整流變壓器就是變壓器與整流器組成的整流設備，以便從交流電源取得直流電能的變壓器，廣泛用于直流輸電、電力牽引、軋鋼、電鍍、電解等領域。其原理與變壓器類似，整流變壓器的原邊接交流電力系統，稱網側；副邊接整流器，稱閥側。整流變壓器的結構原理和普通變壓器相同。

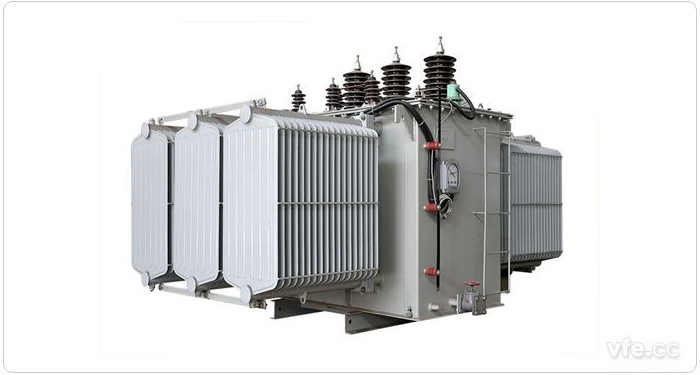

整流變壓器

01按整流電路形式分類

　　a、三相橋式整流變壓器結構

　　b、雙反星形帶平衡電抗器的整流變壓器結構

　　c、雙反星形三相五柱式整流變壓器結構

02按調壓方式分類

　　a、無勵磁調壓整流變壓器結構

　　b、有載調壓整流變壓器結構。

03按器身安裝方式分類

　　a、器身連箱蓋結構

　　b、鐘罩式結構。

04按冷卻方式分類

　　可分為自冷，風冷、強油水冷或風冷以及強油導向冷卻。

　　整流變壓器種類繁多，可根據用戶的各種要求進行設計制造各結構型式的變壓器。

01電化學工業

　　這是應用整流變最多的行業，電解有色金屬化合物以制取鋁、鎂、銅及其它金屬;電解食鹽以制取氯堿;電解水以制取氫和氧。

02牽引用直流電源

　　用于礦山或城市電力機車的直流電網。由于閥側接架空線，短路故障較多，直流負載變化輻度大，電機車經常起動，造成不同程度的短時過載。為此這類變壓器的溫升限值和電流密度均取得較低。阻抗比相應的電力變壓器大30%左右。

03傳動用直流電源

　　主要用來為電力傳動中的直流電機供電，如軋鋼機的電樞和勵磁。

04直流輸電用

　　這類整流變壓器的電壓一般在110kV以上，容量在數萬千伏安。需特別注意對地絕緣的交、直流疊加問題。

　　此外還有電鍍用或電加工用直流電源，勵磁用直流電源，充電用及靜電除塵用直流電源等。
