新結構變頻功率傳感器是銀河電氣針在大電流(1000A及以上)的測量上針對老結構變頻功率傳感器的外形結構進行優(yōu)化后的新型替代產品。優(yōu)化新結構變頻功率傳感器在大電流測量結果上將更加合理,新結構變頻功率傳感器的外形結構與以往的傳感器有及大的變化,裝配方法也與以往有所不同,本文將詳細闡述新結構變頻功率傳感器的裝配過程。
新結構變頻功率傳感器外形結構見圖1:1-被測電流輸入輸出母排,2-本體(殼體為導電金屬材料),3-信號輸出接口(雙路光纖接口),4-被測電壓輸入低端接口(航空插頭),5-被測電壓輸入高端接口(紅色端子),6-供電電源輸入接口。

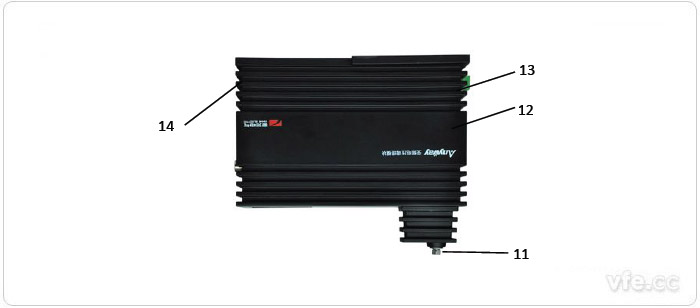

11-高壓調理模塊電壓接口,12-高壓調理模塊本體,13-高壓調理模塊供電電源輸入接口,14-高壓調理模塊與傳感器之間的電氣接口(航空插頭)。其中1-被測電流輸入輸出母排、2-本體、5-被測電壓輸入高端接口三者構成等電位體。
圖1a:新結構變頻功率傳感器外形結構及電氣接口
圖1b:高壓模塊外形結構及電氣接口

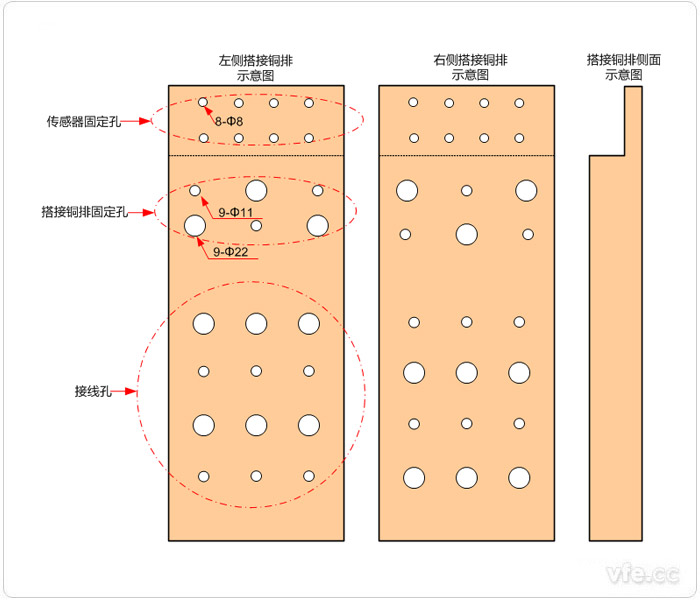

如圖2為新結構變頻功率傳感器搭接銅排開孔示意圖。搭接銅排分為進線搭接銅排(新結構變頻功率傳感器帶‘*’號側)和出線搭接銅排兩塊。搭接銅排開孔分三部分:傳感器固定孔、搭接銅排固定孔和接線孔。
圖2:搭接銅排開孔示意圖
傳感器固定孔即搭接銅排頂端凹陷呈L型部分,可與傳感器本體銅排契合,進線和出線搭接銅排各有兩排共8個8mm直徑的螺孔,通過16個M8*12的六角螺絲將其與傳感器本體銅排固定。
搭接銅排固定孔的作用是方便使用螺栓通過搭接銅排并將其固定在絕緣橫梁上。
搭接銅排固定孔以下均為接線孔,通過螺栓和螺母將進出線牢靠的固定在搭接銅排上面。
搭接銅排固定孔和接線孔都是對應的大小孔,且固定螺栓一定是從大孔對穿到小孔,從小孔漏出后用螺母緊固。
步驟1:將未開孔的絕緣墊片置入在傳感器本體銅排之間,再將搭接銅排的凹陷部位搭在傳感器本體銅排之上,孔位對正。
步驟2:用M8*12的六角螺絲對其進行緊固。
步驟3:將絕緣墊層(黃金薄膜或絕緣墊片)覆蓋在以緊固好的銅排內側,對其孔位。
步驟4:將另一側銅排按照第一塊搭接銅排緊固方法進行安裝。
注意:在傳感器‘*’側,安裝的搭接銅排接線孔最上面一排一定是小孔,這樣方便被測電壓輸入高端接口在取電壓信號時就近連接。

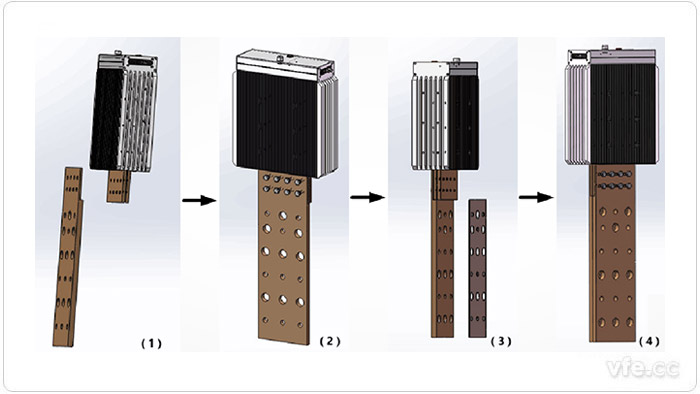

詳細安裝過程見圖3。
圖3:傳感器與搭接銅排的固定
在傳感器本體與搭接銅排緊固裝配后,需要將兩者固定到絕緣橫梁上。
步驟1:將絕緣橫梁覆蓋在搭接銅排上,絕緣橫梁的開孔位置和大小應與搭接銅排固定孔位一致。
步驟2使用M10*40的內六角圓頭螺栓從大孔方向穿入,從另一面的絕緣橫梁小孔穿出,加平、彈墊片將其緊固。
步驟3:另一側絕緣橫梁同樣安裝。
注意:絕緣橫梁和搭接銅排大小孔要對應好,且螺栓從大孔穿入時,不需要加墊片,以免造成進出線銅排的接觸。僅在從小孔穿出后加平、彈墊片固定。

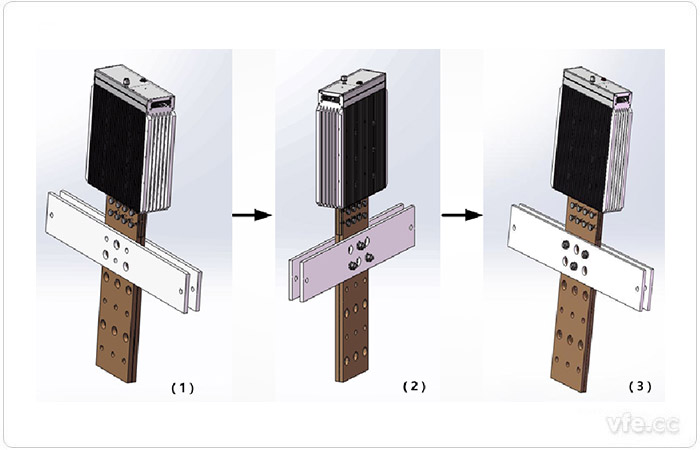

詳細安裝過程見圖4。
圖4:傳感器與搭接銅排在絕緣橫梁的固定

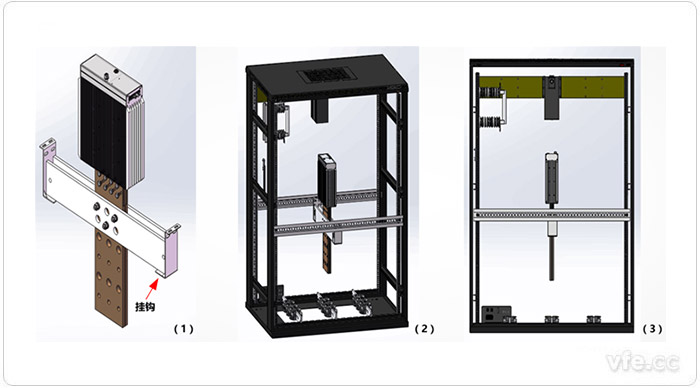

傳感器、搭接銅排及絕緣橫梁相互固定好后,把固定好的組件直接置入柜內的掛鉤上,將螺栓通過絕緣橫梁兩端的固定孔和掛鉤的固定孔,將其可靠的固定在柜內,使其不會隨意搖動。與傳感器配套的高壓調理模塊裝配在傳感器正上方的固定橫梁上,通過固定橫梁的安裝孔將其牢牢固定。如圖5。
圖5:傳感器組件在柜體內的固定

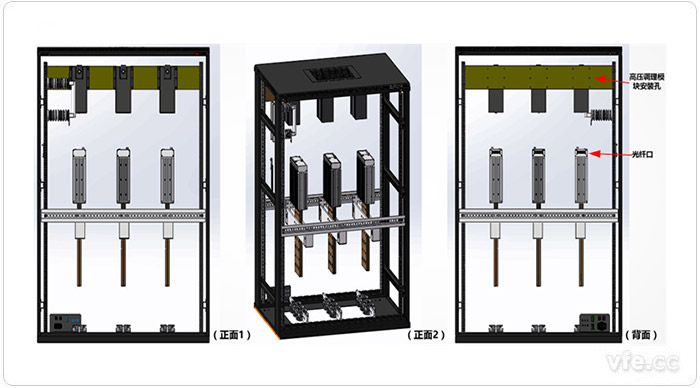

柜內的掛鉤根據傳感器安裝規(guī)范已經固定好了位置,傳感器組件固定在掛鉤上以后是滿足測量性能所要求間距的,請不要隨意改動位置。圖6為安裝完畢的測量柜整體例圖。
圖6:安裝完畢的測量柜整體例圖
