刀片式SP變頻功率傳感器是湖南銀河電氣有限公司新一代傳感器，相對于老一代傳感器而言，具有安裝更為方便、安裝尺寸更小、電磁兼容性能更加優越等優點，本文針對新一代刀片式SP變頻功率傳感器安裝以及接線進行詳細介紹。

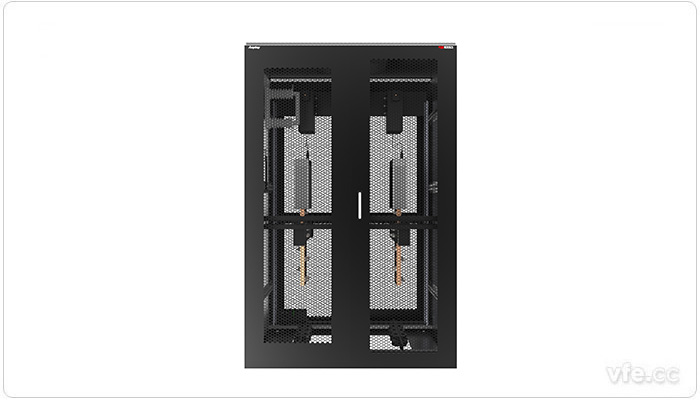

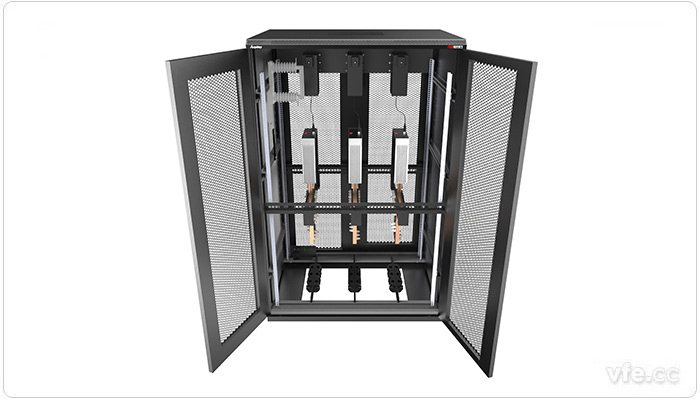

一刀片式SP變頻功率傳感器測量柜渲染圖例

二刀片式SP變頻功率傳感器安裝接線準備說明

01電源準備

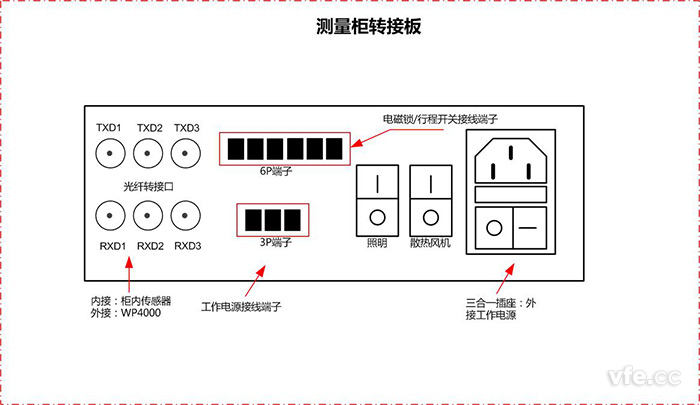

測量柜轉接板接口示意圖

　　整套測試設備正常工作需提供220V/50Hz電源，包括兩套移動測量柜和WP4000變頻功率分析儀。測量柜電源輸入包括3P端子排接線方式及三合一插座接線方式(如上圖測量柜轉接板接口示意圖)；分析儀為三合一插座接線方式供電。

　　本公司測量柜及分析儀均標配有三合一插座電源線，如下圖所示：

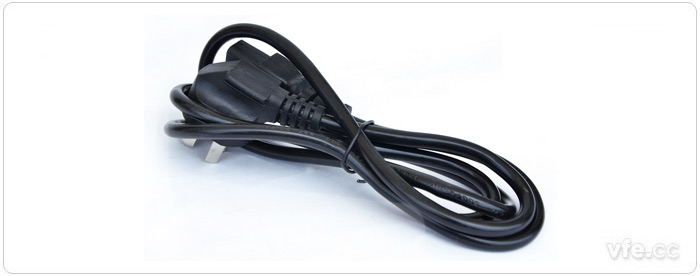

圖示：測量柜及分析儀三芯電源線

　　1.1. 電纜準備

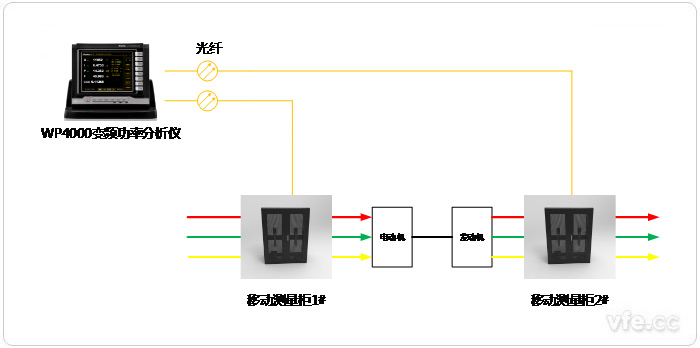

測試線路連接拓?fù)鋱D

　　采用單根載流導線時，移動測量柜1#串接在電源輸入至電動機線路中，需配置6根電纜，包括三相電源至測量柜三根，測量柜至電動機三根;

　　采用單根載流導線時，移動測量柜2#串接在發電機至三相電網線路中，同樣需配置6根電纜，包括發動機至測量柜三根，測量柜至電網三根。

　　一共需要準備至少12根電纜(采用兩根載流導線時，需要24根電纜)，電纜長度用戶根據現場情況配置。

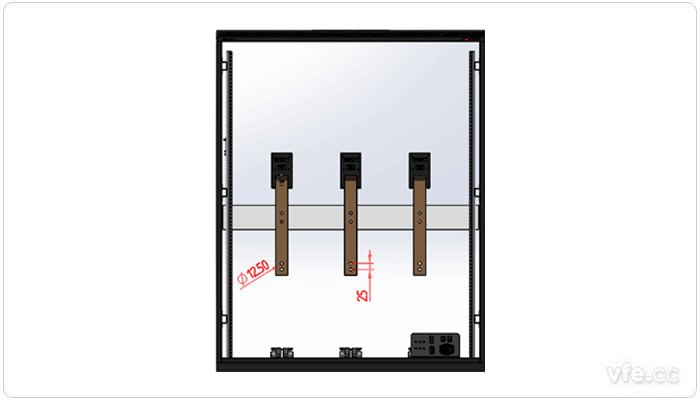

安裝銅排孔徑示意圖

　　測量柜采用下進線連接方式，傳感器連接安裝銅排。

　　安裝銅排有兩個安裝孔，安裝銅排孔徑12.5mm，標配M10*35螺栓，實驗時將進出電纜連接至安裝銅排即可開始試驗。

---
