刀片式SP變頻功率傳感器是銀河電氣新一代變頻功率測量傳感器，新一代傳感器中1000A及以上傳感器全部采用刀片式結構，1000A以下保持結構不變，采用刀片式結構的傳感器外形尺寸都有較大的改變，本文對刀片式SP變頻功率傳感器的外形尺寸做全面的說明。

　　銀河電氣1000A及以上傳感器包括1000A、1500A、2000A、2500A、3000A、3500A五種電流等級，其中1000A、1500A、2000A采用同一種刀片式載流銅排，2500A、3000A、3500A采用同一種載流銅排，也就是說刀片式傳感器只有兩種外形尺寸，高壓傳感器在低壓傳感器的基礎上增加的高壓調理模塊，傳感器本身外形尺寸保持一致。

一1000A、1500A、2000A刀片式SP變頻功率傳感器外形尺寸

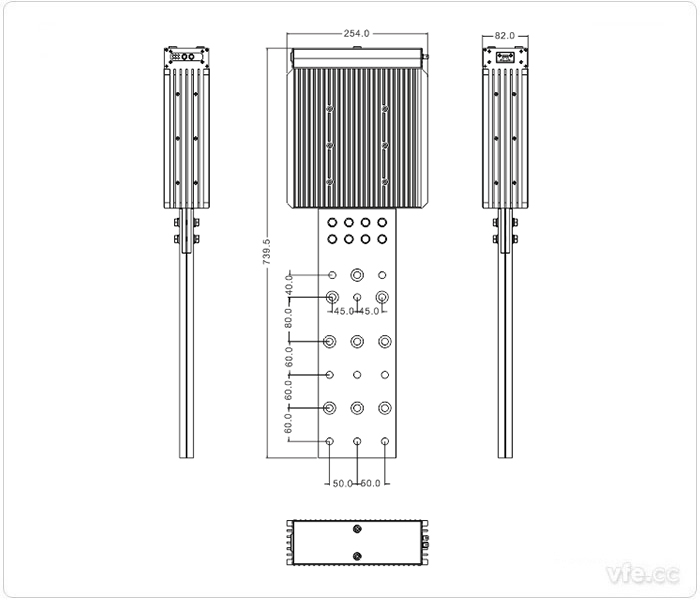

1000A、1500A、2000A刀片式SP變頻功率傳感器外形尺寸(單位：mm)

二2500A、3000A、3500A刀片式SP變頻功率傳感器外形尺寸

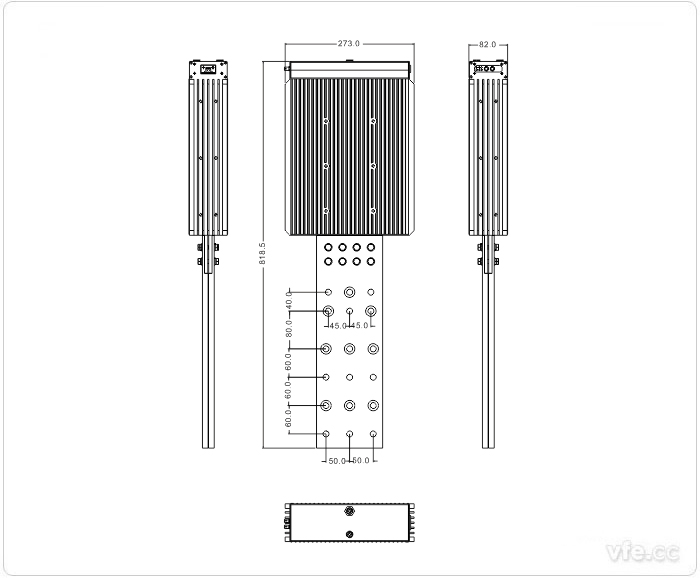

2500A、3000A、3500A刀片式SP變頻功率傳感器外形尺寸(單位：mm)

三刀片式SP變頻功率傳感器外形

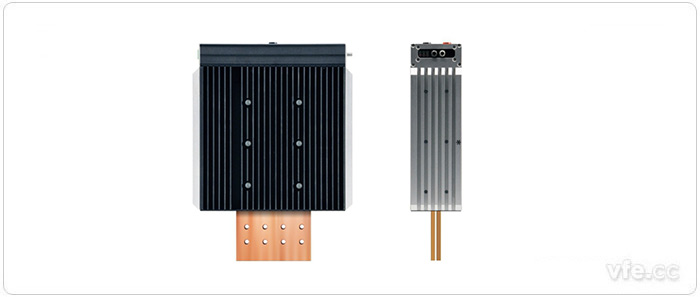

刀片式SP變頻功率傳感器不帶載流銅排的外形

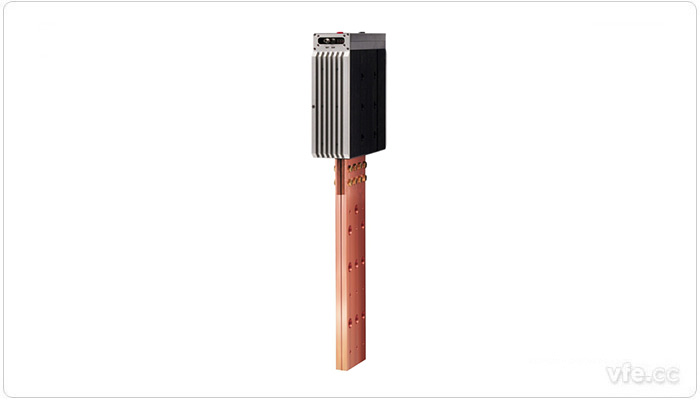

刀片式SP變頻功率傳感器帶載流銅排的外形

　　刀片式傳感器整體由傳感器本體和載流銅排構成，外部連線通過載流銅排與傳感器本體連接進行電量測量。載流銅排在刀片式結構中不僅僅起到一個連接作用，載流銅排長度與寬度設計均經過嚴格的測試數據后得出的數據，對電量的測量特別是變頻電量的測量精度提升以及電磁兼容性提高方面為最佳比例數據。所以，在安裝使用刀片式傳感器時，不要隨意改變安裝方式和接線方式。

---
