新頒布的《JJF 1559-2016變頻電量分析儀校準規范》規定的變頻電量分析儀功率校準方法包括準源法和標準表法，校準規范中對校準點的選取、電氣圖的接法、誤差的計算等都做了明確規定。

一變頻電量分析儀功率校準點的選擇

　　變頻電量分析儀功率校準點按以下選擇進行組合：

　　1. 電壓在量程范圍內選取不少于5個點(包含量程上限、1/2量程);多量程至少選擇包括最大量程、最小量程在內的3個量程，每量程不少于2個點。

　　2. 電流在量程范圍內選取不少于5個點(包含量程上限、1/2量程);多量程至少選擇包括最大量程、最小量程在內的3個量程，每量程不少于2個點。

　　3. 在工作頻率范圍內選取不少于3個點(包含頻率上限、頻率下限、參考頻率或典型頻率)。

　　4. 功率因數不少于2個點，優先在0.05(L)、0.05(C)、0.2(L)、0.2(C)、1.0中選擇。

　　5. 校準點也可按照用戶需求進行選擇。

二變頻電量分析儀功率校準標準源法

　　變頻電量分析儀功率校準標準源法單相校準接線與圖1相同，三相校準接線如圖2所示，被校分析儀是三相三線制時，零線(U0S)不連接。

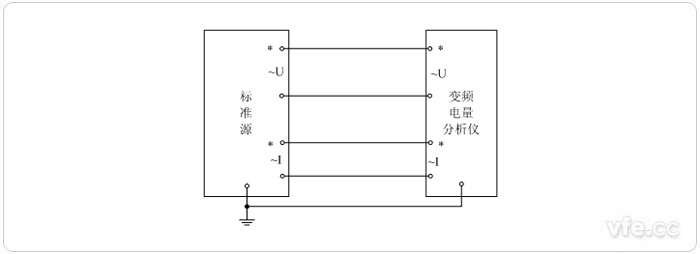

圖1 單相功率標準源法校準接線圖

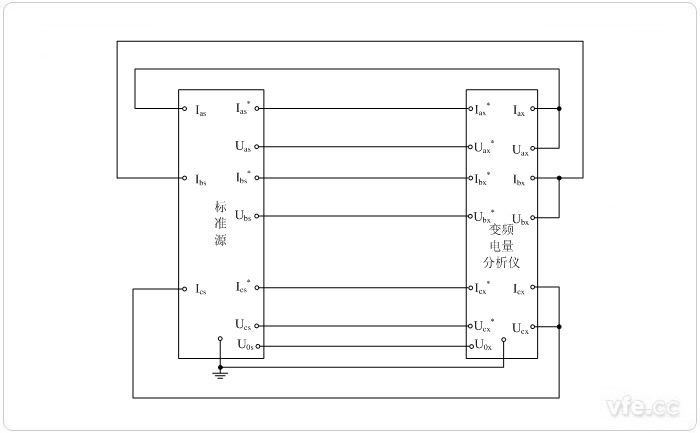

圖2 標準源法三相功率校準接線圖

　　按校準點設置標準源的電壓、電流、頻率和功率因數輸出值，讀取標準源的輸出功率PS和被校分析儀的顯示功率PX，分析儀功率示值絕對誤差按式(1)計算。

        (1)

　　分析儀功率相對誤差按式(2)計算。

        (2)

　　式中：

　　PX——被校分析儀的功率示值，W；

　　PS——功率標準值，W；

三變頻電量分析儀功率校準標準表法

　　變頻電量分析儀單相功率校準標準表校準接線如圖3所示，三相功率校準標準表校準接線如圖4所示，圖4被校分析儀是三相三線制時，零線(U0S)不連接。

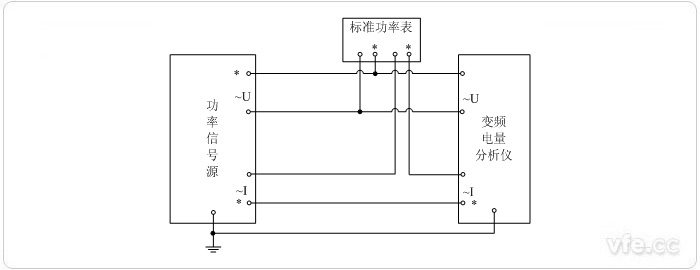

圖3單相功率標準表法功率校準接線圖

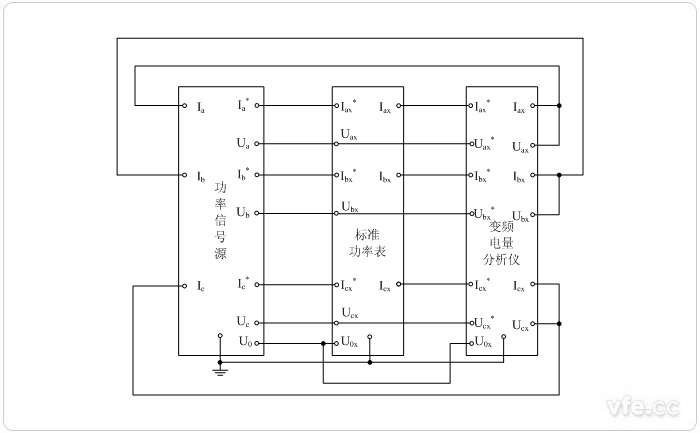

圖4 三相功率標準表法功率校準接線圖

　　按校準點設置標準源的電壓、電流、頻率和功率因數輸出值，讀取標準功率表的示值PS和被校分析儀的功率示值PX，按式(1)、式(2)計算分析儀功率基本誤差。

　　電壓、電流超出標準功率表的量程時，采用分壓器、分流器擴展標準功率表的量程，校準接線如圖4所示，三相分析儀的功率校準可采用相同的方法進行量程擴展。

　　按校準點設置功率信號源的電壓、電流和功率因數輸出值，讀取標準功率表的示值PS和被校分析儀的功率示值PX，分析儀功率示值絕對誤差按式(3)計算。

        (3)

　　相對誤差按式(4)計算。

        (4)

　　式中：

　　PX——被校分析儀的功率讀數，W；

　　KU ——標準分壓器的分壓比，V/V；

　　KI ——標準分流器的分流比，A/V；

　　PS——標準功率表讀數，W。

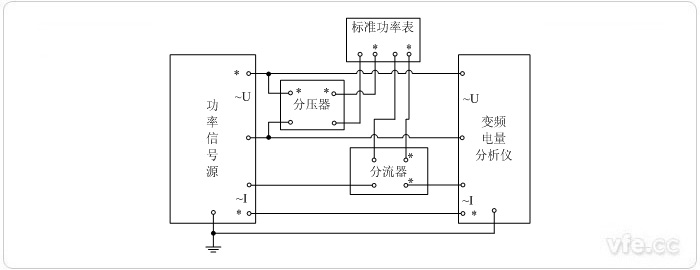

圖5 用分壓器、分流器擴展量程的標準表法單相功率校準接線圖

　　《JJF 1559-2016變頻電量分析儀校準規范》的正式頒布，明確了變頻功率的校準方法，改變了變頻電量計量無標準可依的混亂局面，為今后變頻電量計量的持續有序的發展提供保障。

---
