一變頻功率傳感器安裝

01變頻功率傳感器的安裝間距

　　SP變頻功率傳感器由于所測量領域和其本身的特殊性，對傳感器的安裝間距有著嚴格的要求，詳細請見SP變頻功率傳感器安裝技術規范。但是作為一款高電壓大電流傳感器，如果安裝的時候只考慮其測量性能所需要的距離是不夠的，一旦被測電壓達到高壓等級就必須還要考慮它的安全距離了。所以高壓SP變頻功率傳感器在安裝時在滿足其測量性能所要求距離的同時還要保持足夠的安全距離。

02變頻功率傳感器的安裝方式

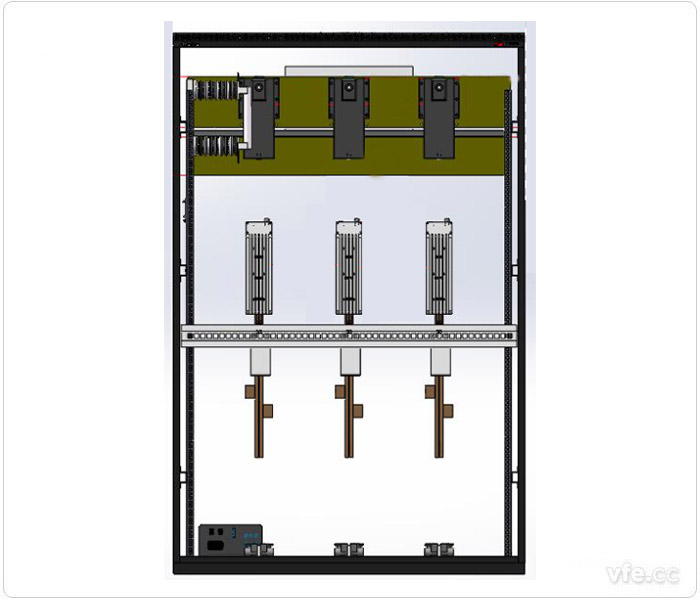

　　無論高壓或是低壓，SP變頻功率傳感器的安裝方式現在均采用一字排開的形式，變頻電壓調理模塊一律在對應傳感器的上方進行安裝。由于在測量過程中變頻功率傳感器本身是帶電的，所以固定傳感器的型材必須是絕緣材料(如膠木板或玻璃纖維板)。安裝的固定位置首先要滿足變頻功率傳感器安裝技術規范上和國標電氣安裝規范所要求的間距。如下圖即為安裝在柜內的變頻功率傳感器示意圖。

變頻功率傳感器安裝方式示意圖

變頻功率傳感器安裝方式示意圖

二變頻功率傳感器的接線

01變頻功率傳感器的光纖接法

　　為了摒除傳輸過程中的電磁干擾，SP變頻功率傳感器的輸出信號為數字信號，光纖是變頻功率傳感器與變頻功率分析儀之間的唯一途徑。

　　對于三相電量的測量，不同的線路接法，變頻功率傳感器與變頻功率分析儀之間的連接順序也是不一樣的。實際接線選擇為2V3A時，A、B、C三相的變頻功率傳感器光纖則分別接往變頻功率分析儀的1、3、2(或4、6、5)號光纖口;如果實際接線選擇為3V3A時，A、B、C三相的變頻功率傳感器光纖則分別接往變頻功率分析儀的1、2、3(或4、5、6)號光纖口。
