變頻器負載端電流中的諧波頻譜較復雜，頻率成分由變頻器電源的基波頻率、變頻器的輸出頻率、脈沖數決定，基波信號上往往都會疊加有諧波和間諧波，信號合成的波形具有較豐富的特征。所以對于測量來說，就必須具有強大的諧波分析和數據處理能力才能準確對變頻器的高次諧波進行測量。本方案采用DH2000諧波分析儀做為測量儀器，對變頻器的高次諧波進行測量。

一DH2000諧波分析儀簡介

　　DH2000諧波分析儀是一款高端分析儀器，由SP變頻功率傳感器、DH2000數字主機以及上位機組成，諧波測量符合IEC61000-4-30 A級標準；該款儀器可以提供廣泛且強大的測量諧波信號和分析能力，最高可以分析到高達2000次諧波的能力。顯示界面的直觀性和操作的人性化能夠讓您輕松的對電能質量的諧波信號有較準確的測量；功能上具有測量分析(電壓電流諧波含量、總畸變和總畸變率、諧波水平評估，諧波相位角測量、數據采集及保存分析，查看波形，波形周期可變更)等功能，可以完全滿足變頻器輸出信號中所關心的諧波信號參數。

二某牽引電機變頻器負載測試案例

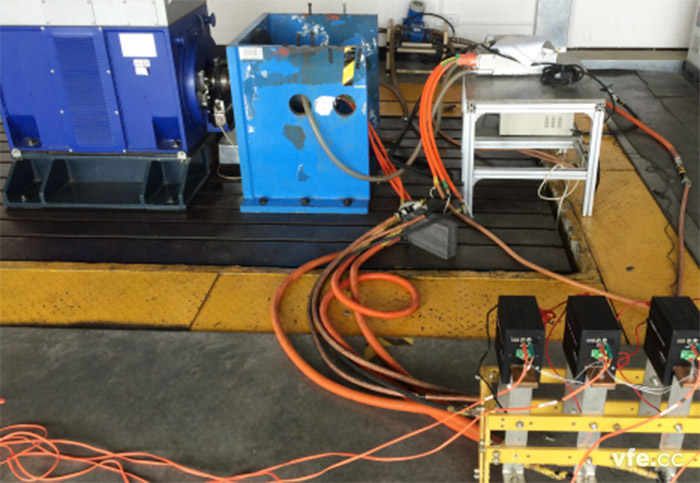

　　1、國內某牽引電機變頻器負載測試臺，現場測量接線示意圖如下：

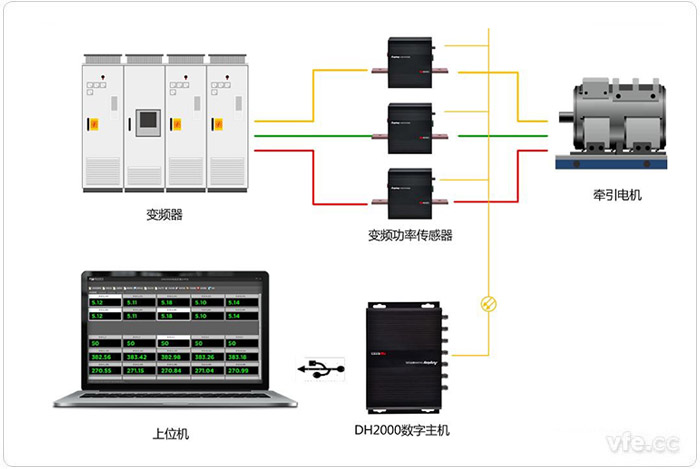

　　2、DH2000諧波分析接線原理圖：

　　SP變頻功率傳感器直接接至主回路中測量主回路的電量信號，然后通過光纖與DH2000數字主機通訊，DH2000數字主機與上位機通訊采用USB連接。整套測試系統采用分體式構造方式，方便現場安裝，對變頻器的干擾也可以有效規避。

三DH2000諧波分析儀測試結果

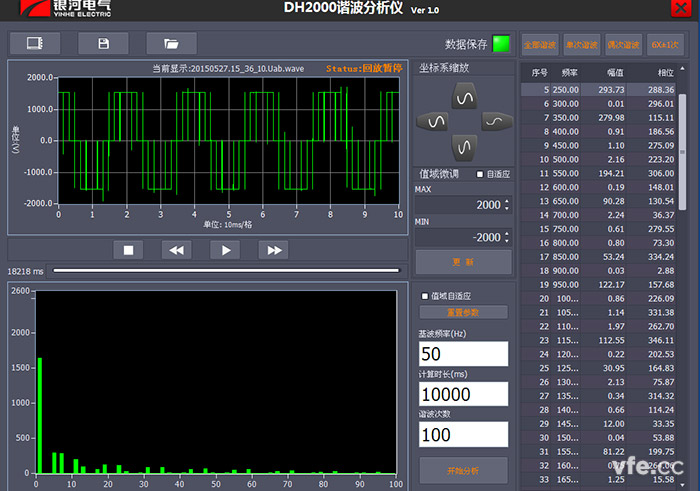

DH2000諧波分析儀在基波50HZ分析100次諧波圖

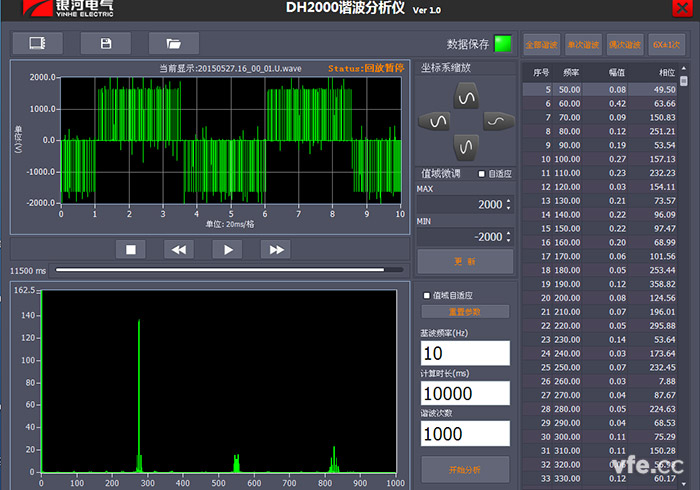

DH2000諧波分析儀在基波10HZ分析1000次諧波圖

　　信號電能質量的品質將會直接影響電機的性能和使用壽命，所以較高準確的測量出信號諧波的特征量對于牽引電機性能的檢測顯得尤為重要。

　　在測試過程中，諧波信號時峰值可能出現無規則的波動，高次諧波的含量比較高等，對可以評估諧波信號特征量值的儀器都提出了較高的要求。根據IEC61000標準有明確的規定，儀器測量高頻諧波的總不確定度不應超過測量值的±5%，諧波、間諧波、次諧波的計算方法;分析細致的頻率成分、應以FFT頻譜分析結果為基礎，以上要求是檢驗相關標準符合性的測量方法和原則。所以，對于諧波分析儀而言，準確度、采樣率、分析能力均提出很高的要求。

　　DH20000諧波分析儀準確度0.2%、200kHz高速實時采樣，豐富的諧波含量可以分析2000次，提供了頻譜分辨率最高達到0.1Hz的頻譜分析結果，可以實現數據采集和實時波形保存與歷史波形回放功能，完全滿足牽引電機高次諧波的測量。

---
