諧波有功功率測量誤差檢定是電能質量檢測分析儀設備檢定規程中的重要試驗項目，主要是檢測被試電能質量分析儀在各次諧波輸入情況下的測量誤差。下面本文根據相關標準要求介紹標準源法及直接比較法對諧波有功功率測量誤差進行檢定。

一諧波有功功率測量誤差檢定要求

　　首先選取被檢電能質量分析儀的額定電壓、額定電流作為基波功率檢定點，基波功率因數為1；對于各次諧波電壓、諧波電流含有率及諧波次數可以參照下表1所示，諧波功率因數為1.

　　檢定測試時同時注入同頻成分的諧波電壓和諧波電流，并且每次之注入單一頻率的諧波功率，諧波電壓胡基波電壓同向;對于多通道被檢儀器每個通道均應該檢定，檢定點參照單通道電能質量分析儀檢定點的選取。

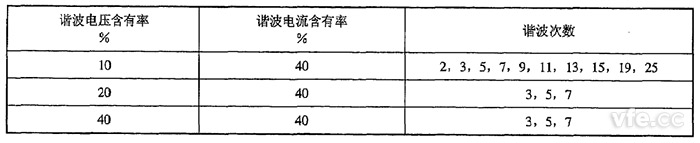

表1：諧波有功功率檢定點推薦表

　　按照標準要求，試驗完成后參照下表2對比，被檢電能質量分析儀諧波有功功率測量誤差不能超過表中所明確的限值范圍。

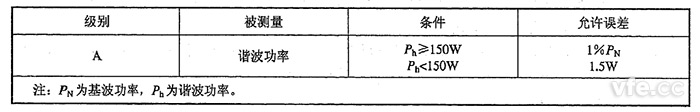

表2：諧波有功功率允許誤差限值

二諧波有功功率測量誤差檢定方法

01標準源法

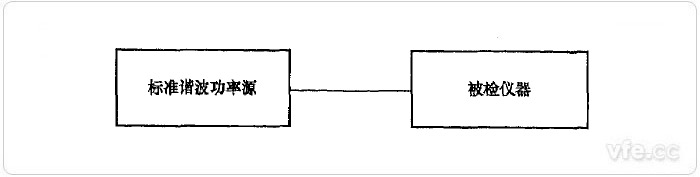

圖1：標準源法諧波有功功率檢定示意圖

　　按照上圖1所示連接檢定系統，根據選定的基波功率和諧波功率設置標準源輸出，讀取并記錄標準諧波功率源的設置值和被檢電能質量分析儀的諧波功率示值。

　　完成數據記錄及測試后，按照下式1計算諧波功率的示值誤差：

……1

　　式中：

　　ΔPh——被檢電能質量分析儀第h次諧波功率示值誤差，W；

　　PhX——被檢電能質量分析儀第h此諧波功率示值，W；

　　Phs——第h次諧波功率標準值，W。

02直接比較法

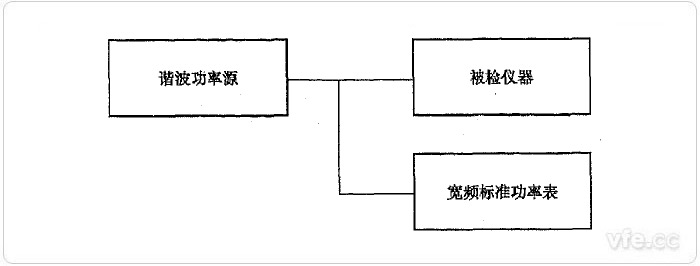

圖2：直接比較法諧波有功功率檢定示意圖

　　采用直接比較法對諧波有功功率測量誤差進行檢定時，按照上圖2所示連接檢定系統，根據選定的基波功率和諧波功率設置穩定諧波功率源的輸出，試驗完成后讀取并記錄寬頻標準功率表諧波功率標準值和被檢電能質量分析儀的諧波功率示值。

　　按照下式2計算被檢電能質量分析儀諧波功率的示值誤差：

……2

　　式中：

　　ΔPh——被檢電能質量分析儀第h次諧波功率示值誤差，W；

　　PhX——被檢電能質量分析儀第h此諧波功率示值，W；

　　Phs——寬頻標準功率表第h次諧波功率標準值讀數，W。

---
