一、現場基波測量不穩定現象：

二、現場基波測量原因分析：

　　從下面圖1電流的波形分析可以很清楚的看出，電流波形并不干凈，每次過零點并不是一次通過，而是反復過零點，所以從電流上取頻率肯定會不穩定；從圖2電壓的波形分析可以看出，過零點比較正常，沒有反復波動，所以從電壓上取頻率比較穩定（實際頻率測量電路之前設置了頻率濾波器，波形會更加平滑）?，F(xiàn)場沒有更換頻率源之前采用的是頻率自動選擇模式時，頻率同步源為電流，所以導致測量不穩定，切換頻率同步源為電壓時，測量恢復穩定。

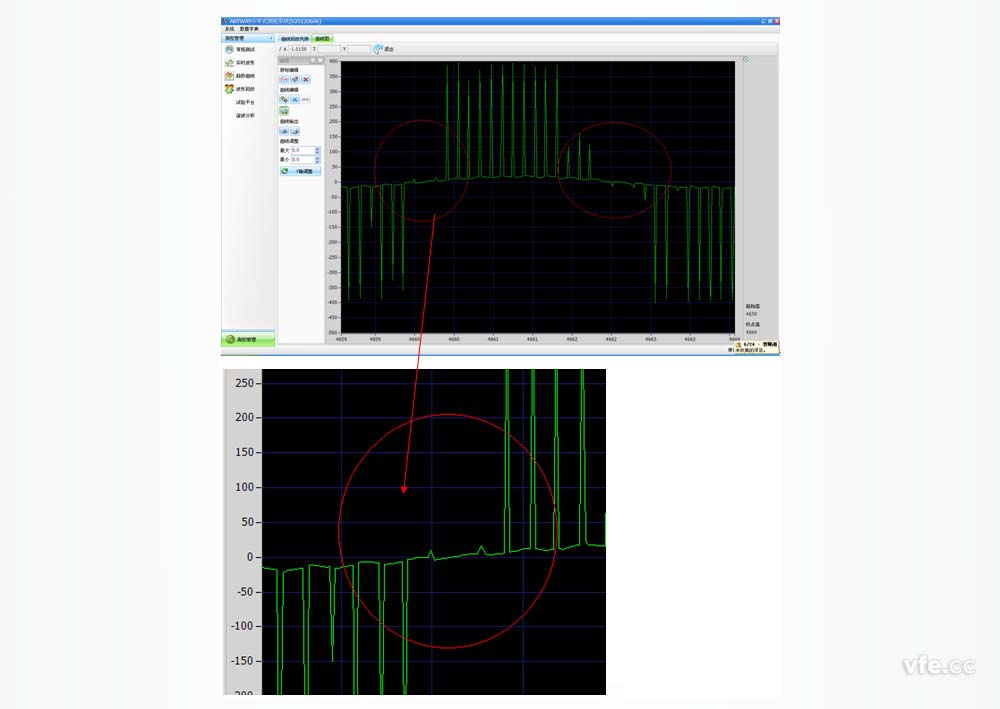

圖１：基波測量－電流波形

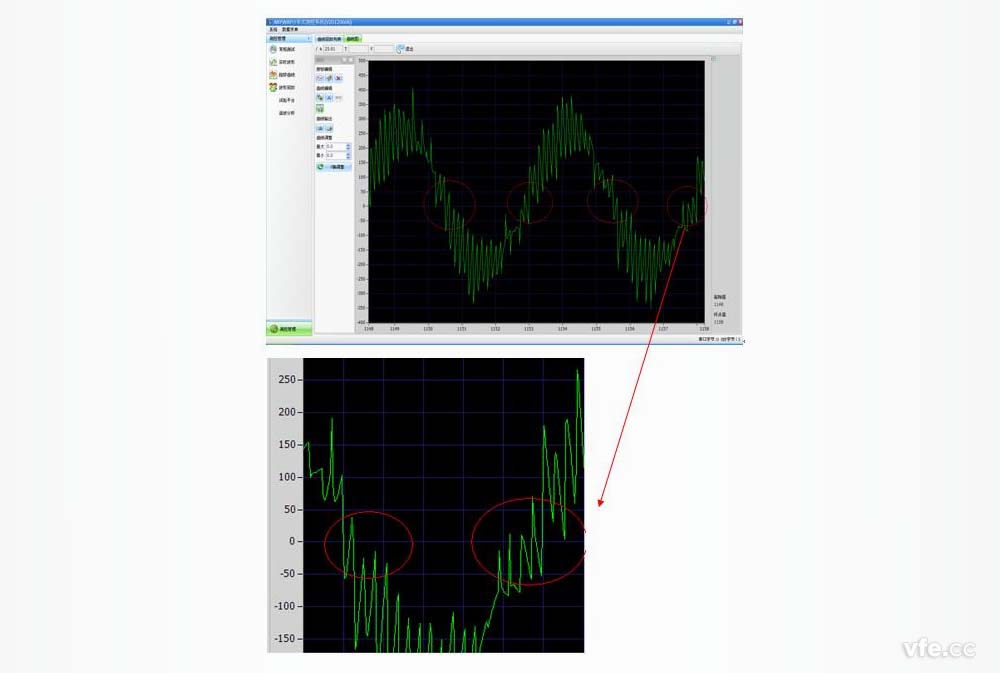

圖２：基波測量－電壓波形

三、出現這種基波測量不穩定情況建議：

　　現場做試驗時根據現場具體試驗情況來確定頻率同步源，只有正確選擇了頻率同步源才能獲取正確穩定的基波測量試驗數據。比如在變頻器供電的場合特別是電壓較低的情況下，最好選擇電流作為頻率同步源。在試驗數據出現較大的異常波動時，要仔細分析功率分析儀上得實時波形，尋找測量不穩定的原因。

---
