WP4000智能功率分析儀_電機試驗的最佳選擇

瀏覽次數：7553次
發布時間：2014/1/20 15:59:37
作者：hb_yinhe

　　電機作為各種機械的動力源，在我們的生活中起著舉足輕重的作用，電機耗能也占據總能耗的50%的以上，在提倡節能環保的今天，節能電機將作為節能大戶為我們提供動力源，作為電機能耗評測的儀表，WP4000智能功率分析儀將為電機試驗提供高準確的數據。

一智能功率分析儀簡介

　　WP4000智能功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀，是電力電子、變頻技術高速發展的必然產物，是變頻技術持續健康發展的重要基礎儀器。采用獨有的大儀器技術，前端數字化技術將一次傳感器與二次儀表通過數字化光纖傳輸實現有機的完美整合，可實現1mV~15000V電壓、100uA~7000A電流及功率等參量的直接測量及諧波分析。　

二智能功率分析儀特點

1數字化技術

　　WP4000智能功率分析儀采用基于光纖的前端數字化技術，可以有效的減少在電機試驗中信號的干擾和損耗；

2高速處理CPU

　　分析儀基于多任務操作系統，采用工業嵌入式CPU作為主處理器，采用FPGA作為實時通訊控制器，在FPGA的同步邏輯控制下與多臺傳感器進行通訊。為了保證高速采樣的實時性，F(xiàn)PGA設置了大容量的高速緩存。CPU從FPGA獲取數據經DFT及相關運算，通過屏幕顯示電壓、電流的真有效值rms、基波有效值h01、校準平均值Mean、算術平均值avg等穩態幅值特征量；電壓、電流對應的平均功率avg、基波有功功率h01等功率參數；

3光電轉換技術

　　為了提高測試系統抗干擾的能力，傳感器環節即將測量數字化，并且通過光電轉換技術轉換成數字信號通過光纖進行通訊；

4高速采樣技術

　　WP4000智能功率分析儀具有250KHz的采樣頻率，100KHz的帶寬，最多可以進行高達1000次的諧波分析。

5遠程通訊技術

各分析儀與上位機采用以太網進行數據通訊，可以輕松實現局域網以及局域網與局域網、局域網與互聯網的數據通訊；

6自動采集技術

　　由WP4000智能功率分析儀構建的電機測量系統可以輕松實現數據的自動采集，波形的自動記錄，以及諧波的自動分析能力；

7高精度測量技術

　　WP4000智能功率分析儀可實現1mV~15000V電壓、100uA~7000A電流及功率等參量的高精度測量，測量精度最高可以達到0.05%；

8啟動瞬態波形記錄

　　WP4000智能功率分析儀可以記錄電機啟動時的瞬態波形，還原電機啟動特性；

三智能功率分析儀的電機試驗中應用

　　智能功率分析儀可以集中測試電機試驗中得空載試驗、堵轉試驗、負載試驗、溫升試驗等，無需換擋，無需其他輔助裝置，一套系統可以完全實現整個測量，全程自動化智能測試。

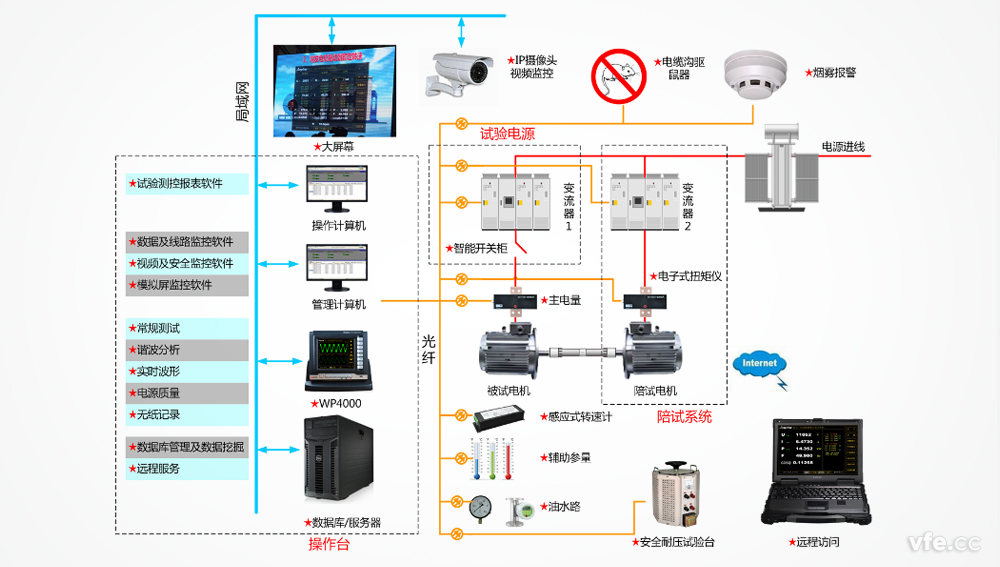

智能功率分析儀應用于電機試驗測控系統整體解決方案
