小功率變頻測量解決方案

  • 瀏覽次數：6970次
  • 發布時間：2014/3/7 14:23:38
  • 作者：銀河電氣

　　對于小功率變頻測量的場所，一般均為低電壓小電流信號，對現場的干擾比較敏感，如果要想達到一個比較好的測量準確度，就必須特別注意現場干擾對測量準確度的影響。
　　對于小功率變頻測量解決方案可以采用基于前端數字化技術的DT數字變送器和DH2000數字主機構成的測量方案解決小功率下的變頻測量，由于采用光纖作為傳輸介質，DT數字變送器可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下的高精度測量需要。

一用于小功率變頻測量的DT數字變送器簡介

　　DT數字變送器是一種高準確度、寬量程、寬頻帶的雙通道電壓、電流數字變送器?？梢栽贒C，0.1Hz～1500Hz的范圍，電壓量程為1mV～1280V，電流量程為100uA～128mA，測量準確度可以達到0.05%rd。
　　DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

二小功率變頻測量解決方案

　　小功率變頻測量主要要解決兩個問題：一個是解決變頻測量的問題，另一個就是解決干擾對小信號的影響

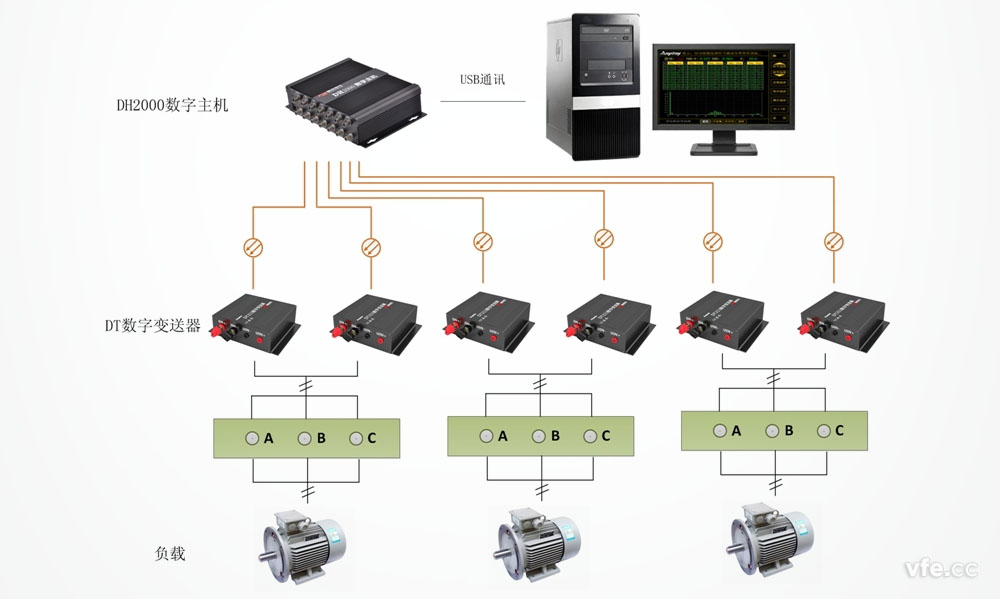

　　測量原理圖如下：
小功率變頻測量
小功率變頻測量原理圖
　　此方案可以很好的解決小功率變頻測量中的這兩個主要的問題，從以上原理圖中也可以看出，此方案的整個系統接線方式非常簡單，并且一臺DH2000數字主機可以最多連接6臺DT數字變送器，可以實現最多6臺負載的變頻功率同步測量，實時有效的進行數據記錄。
　　家用電器、家庭太陽能發電、燃料電池等等能效評測的場合均是小功率變頻測量，均會遇到以上的兩個問題，也是影響小功率變頻測量的最主要的因素，DT數字變送器具有的抗干擾性能強、準確度高、量程寬、頻帶寬的特點可以很好的保障測量的準確度。
