在電機試驗中，有時需要測定繞組的直流電阻，用以校核設定值，計算電機的效率及繞組的溫升，那么實際應用中電機繞組的直流電阻測量一般采取哪些方法呢？本文針對目前主要運用的直流伏安法和電橋法兩種測量方法進行陳述。

一測量電機繞組直流電阻的目的

　　異步電動機的直流電阻，包括定子繞組、繞線式電動機轉子繞組及啟動變阻器等的直流電阻，測量這些直流電阻的目的，是為了檢查繞組有無斷線和匝間短路，焊接部分有無虛焊或開焊、接觸點有無接觸不良等現象。

　　繞組的阻值大小是隨溫度的變化而變化的，在測定繞組實際冷態下的直流電阻時，要同時測量繞組的溫度，以便將該電阻換算成基準工作溫度下的數值。

二測量電機測量方法及分析

　　目前測量繞組直流電阻主要采用直流伏安法和電橋法兩種方式，以下就分別對每種測量方法進行分析。

01直流伏安法

　　測量電源采用蓄電池或其它電壓穩定的直流電源，為保護電壓表，可在測量回路中串接一個保護開關。測量時，先斷開電壓表，待電流穩定后，再閉合保護開關，接通電壓表，測量繞組兩端電壓，測量后應先斷開電壓表，以防在電源斷開時繞組產生的自感電動勢損壞電壓表。

　　為保證足夠精度，電流要有一定的數值，但又不能超過繞組額定電流的20%，并應盡快同時讀數，以免被測繞組發熱影響測量準確度。

　　測量小電阻時，若考慮電壓表的分流電流(設電壓表內阻為Rv，電壓表讀數為U，電流表讀數為I)，被測繞組的直流電阻為：R=U/(I-U/Rv)；若不考慮電壓表的分流電流，則R=U/I。計算值比實際電阻值稍小，繞組電阻越小，分流電流越小，誤差則越小。

　　測量大電阻時，考慮到電流表內阻Ra上的壓降，則被測繞組的電阻為：R=(U-RaI)/I；若不考慮電流表的內阻壓降，則R=U/I，計算值中包括了電流表的內阻，比實際的電阻值稍大，繞線電阻越大，電流表內阻越小，誤差也越小。

02電橋法

　　直流電橋是測量直流電阻的專用儀器，它分為單臂電橋和雙臂電橋。單臂電橋適用于測量1Ω以上的較大電阻，雙臂電橋適用于測量1Ω以下的較小電阻。

　　下面主要說明單臂電橋測量的原理。

　　單臂電橋測量直流電阻的測量原理電路圖如下所示：

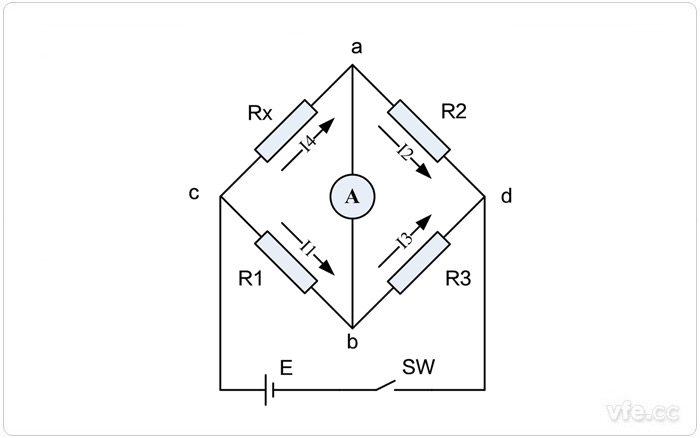

圖1 單臂電橋測量電路原理圖

　　圖1中，Rx是被測電阻，R1、R2、R3是橋臂上的電阻，A是檢流計，E是直流電源，SW是開關。

　　當檢流計中的電流為零時，橋式電路處于平衡狀態。則Uab=0，

　　所以：Uac=Ucb。得到I4*Rx=I1*R1 式(1)；

　　同理：Uad=Ubd。得到I2*R2=I3*R3 式(2)；

　　又因?yàn)镮1=I3，I2=I4，所以當用式(1)除以式(2)時，就可得到：

　　Rx/R2=R1/R3，則被測電阻Rx=R1*R2/R3 式(3)；

　　電阻R2和R3的比值常配成固定的比例，稱為電橋的比率臂，而R1稱為比較臂，在測量時可根據被測電阻的粗略估計值選取一定的比率臂，然后調節比較臂使電橋平衡，則比較臂上的數值乘以比率臂的倍數就是被測電阻的數值。

　　從式(3)可以看出，測量的電阻與橋臂上的電阻值相關，所以橋臂上的電阻的選用，必須要精度高一些，這也就牽涉到單臂電橋測量時的阻值范圍問題。由于在接線上會存在一些接線電阻和接觸電阻，而這些問題都會或多或少的反映在所測量出的電阻上，因此單臂電橋的測量范圍不能小于1Ω，一般在1~1x106Ω之內。

---
