整體溯源功率分析儀就是指測量系統采用的溯源（計量）方式是以整個系統進行的，功率分析儀的精度為整個測試系統的精度，減少了溯源系統中的繁雜且精度不可控的因數，為測量提供最為準確的數據。

一、整體溯源提出的背景

　　目前大部分的測量方式都是以傳感器或互感器測量一次回路的大信號，然后功率分析儀測量二次回路的信號，再經過計算和處理還原測量信號。這種測量方法采用的溯源（計量）方式分兩步進行：第一步是前端的傳感器或互感器的計量；第二步是功率分析儀的計量。這種計量方式理論上是沒問題的，因?yàn)樗袇⑴c測量的器件均進行了溯源計量。但是我們往往忽視了一個很重要的環節--信號的傳輸環節。在實際測量中，二次回路的信號傳輸線路往往比較長，而且傳輸線路所處的環境完全處于不可控的狀態，特別是在變頻器供電的復雜電磁環境中，信號很容易受到干擾，導致高精度的傳感器（互感器）和高精度功率分析儀組建的測試系統測量出來的數據誤差很大。在這個情況下，作為使用者的用戶，花大價錢購買的高精度測試系統根本達不到使用要求，而且測試系統的供應商也不會為此負責。

二、整體溯源的意義

　　在整體溯源功率分析儀中，比如WP4000變頻功率分析儀，它的精度只取決于前端測量的功率測量單元，傳輸環節采用的是光電隔離的光纖，不受外界干擾，我們只需保證功率測量單元的準確度就能確保整個系統的準確度，減少影響準確度的不可控因數。整體溯源功率分析儀的供應商保證的是整個測試系統的精度，任何發生測量不準確的現象供應商必須負責，這就維護了用戶的利益，減少在使用中的糾紛。

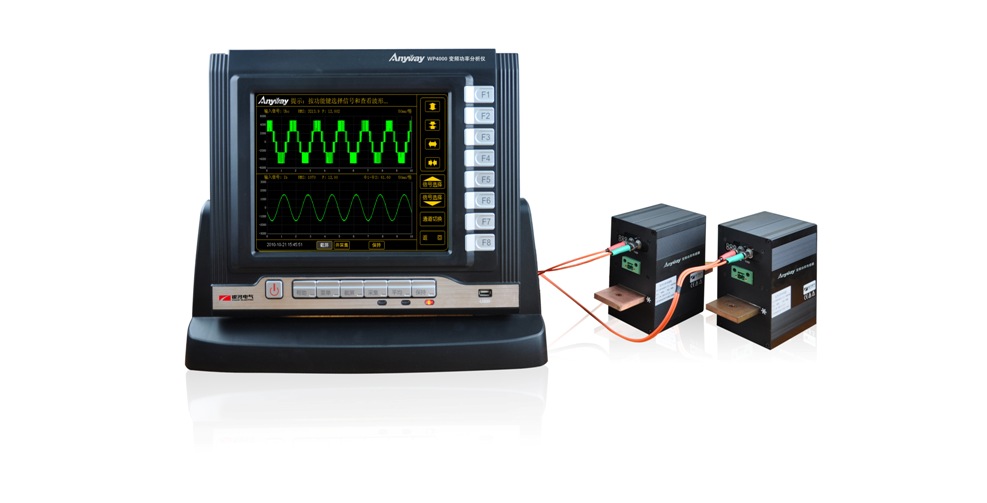

基于光纖的整體溯源功率分析儀

三、整體溯源功率分析儀的計量方式

　　整體溯源功率分析儀只需計量前端的功率單元。對于工頻的計量我們可以變壓器和升流器的組合方式進行，對于變頻整體溯源功率分析儀可以采用ATITAN變頻功率標準源，ATITAN天濤變頻功率標準源可全面覆蓋0—10kV、0—1000A、5—400Hz、相位角0---359.99°范圍內的變頻及工頻電量測量?jī)x器/系統的校準、檢定需求，其基本準確度為0.05%。

　　整體溯源功率分析儀為用戶提供了最真實的測試準確度，把影響準確度的不確定因數扼殺在溯源環節，給用戶準確度上的保障，為用戶提供值得信賴的數據。
