一霍爾電壓傳感器概述

　　霍爾電壓傳感器是一種利用霍爾效應，將原邊電壓轉化成副邊可測量信號的一種傳感器。原邊電壓通過外置或內置電阻，將電流限制在10mA,此電流經過多匝繞組之后，經過聚磁材料將原邊電流產生的磁場被氣隙中的霍爾元件檢測到，并感應出相應電動勢，該電動勢經過電路調整后反饋給補償線圈進而補償，該補償線圈產生的磁通與原邊電流（被測電壓通過限流電阻產生）產生的磁通大小相等，方向相反，從而在磁芯中保持磁通為零。實際上霍爾電壓傳感器利用的是和磁平衡閉環霍爾電流傳感器一樣的技術，即零磁通霍爾電流傳感器。

二霍爾電壓傳感器原理

　　霍爾電壓傳感器實際上是一種特殊的原邊多匝的霍爾閉環電流傳感器。

　　因?yàn)槭腔诨魻栭]環零磁通原理，所以可以測量直流電壓，交流電壓和混合波形的電壓。

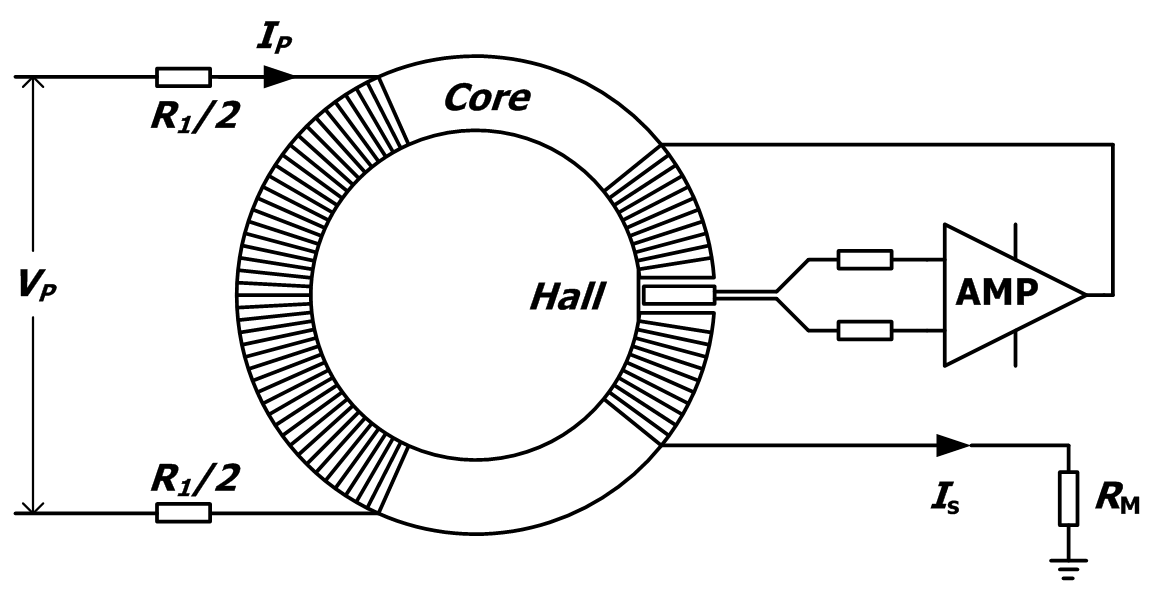

霍爾電壓傳感器原理圖

　　基于磁平衡霍爾原理，需要原邊匹配一個內置或外置電阻，該電阻隨著測量的電壓量程增大，需要的阻值和功率也相應增大，甚至需要加散熱片。因?yàn)樵叢捎枚嘣牙@組，故存在比較大的電感，一般響應速度不高，頻率范圍有限?；魻栯妷簜鞲衅鞯姆诸?lèi)霍爾電壓傳感器從安裝方式上可以分為：基于PCB板安裝基于螺釘固定安裝導軌型安裝霍爾電壓傳感器的應用IGBT等開關功率器件共同構成了電力電子的核心。在UPS,電源，風電，鐵路，太陽能等各行各業均有廣泛應用。因?yàn)樵叢捎枚嘣牙@組，故存在比較大的電感，一般響應速度不高，頻率范圍有限。

三霍爾電壓傳感器應用

　　需要電壓測量的場合很多，因?yàn)榛魻栯妷簜鞲衅鞯奶攸c(diǎn)是既能測量交流又能測量直流，所以應用的場合比較多，在大功率原件得到應用的今天，霍爾原理的電壓傳感器與霍爾電流傳感器一起同IGBT等開關功率器件共同構成了電力電子的核心，在UPS，風電，鐵路，光伏，整流，電鍍等各行各業都有著廣泛的應用。

四霍爾電壓傳感器測量

　　霍爾電壓傳感器生產廠家很多，目前市場占有率最高的應該是LEM公司。LEM的霍爾電壓傳感器最高電壓是6400V。6400V的傳感器lv 200-aw 2 6400標稱精度1級，帶寬小于1kHz。測量范圍0~±9600V。9600V是指峰值，用于交流測試?；魻栯妷簜鞲衅骰居脕?lái)測量變頻電壓信號，需要用變頻分析儀才能正確測量。目前市面上面大家熟知有FLUCK、橫河等廠家等分析儀，隨著變頻技術的發展，這類測量?jī)x器也出現很多測量不準確的現象，究其根本原因，還是變頻環境的電磁干擾對測量產生了不可忽視的影響。所以基于光纖傳輸?shù)?a href="/ProductShow.aspx?id=35" target="_blank">DT數字變送器不論是測量準確度還是抗干擾能力都有很大優勢。
