一、定義

　　液力偶合器泵輪和渦輪轉速之差與泵輪轉速之比的百分率。

二、原理

　　定子繞組通入三相交流電，產生旋轉磁場，旋轉磁場切割轉子導體，產生感應電動勢，感應電動勢在導體內產生電流，轉子電流與定子磁場相互作用產生電磁力，帶動轉子旋轉，這個旋轉的方向與定子的旋轉磁場的方向一致。無外力影響的情況下，轉子旋轉的速度低于定子磁場旋轉的速度。定子磁場旋轉的速度與轉子旋轉的速度之差與定子磁場的旋轉速度之比，就是轉差率。

三、計算方法

　　異步電動機所謂異步，是指定子旋轉磁場轉速和轉子轉速不同。

　　定子旋轉磁場的轉速和電網頻率嚴格對應稱為同步轉速。n=60f/p,其中f為電網頻率，p為電機磁極對數。

　　所以，轉差率就是定子旋轉磁場轉速與轉子轉速之差再除以定子旋轉磁場轉速（同步轉速）。

　　對于異步機，電機學沒有像直流機那樣利用理想空載轉速和轉速降來表達轉速，轉速的刻化是借助同步轉速n1和轉差率S。然而作為電動機的一種，異步機轉速事實上同樣是由理想空載轉速n0和轉速降Δn 構成，這是由電動機機械特性的普遍規律所決定的，也是電動機轉速的普遍表達形式。

　　S=(n1-n)/n1 式中：n1為同步轉速,n為電機轉速。

　　通?？吹降腟m為最大轉矩對應的轉差率。

四、測量

　　對于普通的異步電機轉速測量，一般采用在電機的旋轉部件上安裝磁鋼及光電式感應器或者編碼器，當旋轉部件上的反光貼紙通過光電傳感器前時，光電傳感器的輸出就會跳變一次，將光信號轉換成電信號輸出，通過測出這個電信號的跳變頻率f，就可知道電機的轉速n。此種只適用旋轉部件外露的電機轉速測量，而對于電潛水泵、電潛油泵電機，由于其結構的特殊性：旋轉部件不外露，工作時處于水中（潛水泵），無法安裝反光貼紙、磁鋼及光電式探頭等，因此，其電機轉速的測量一直是個難題，部分廠家可能采用檢流計的方式，利用秒表進行定時測頻，但是操作麻煩，準確性差。

　　湖南銀河電氣有限公司針對目前這一狀況，專門研制了基于感應原理的非接觸式電機轉速測量系統——感應式轉速計。該系統由前端感應式傳感器，DM分布式頻率測試子站及上位機軟件組成，使用時，只需將感應式傳感器捆綁于電機近軸伸端，然后將信號引出線連接于DM分布式頻率測試子站上，通過上位機軟件，即可實時監測電機的運行狀態，包含同步轉速，異步轉速，轉差率等參數，測量準確度0.1級，非常直觀方便，徹底解決了旋轉部件不外露的電機轉速測量問題。

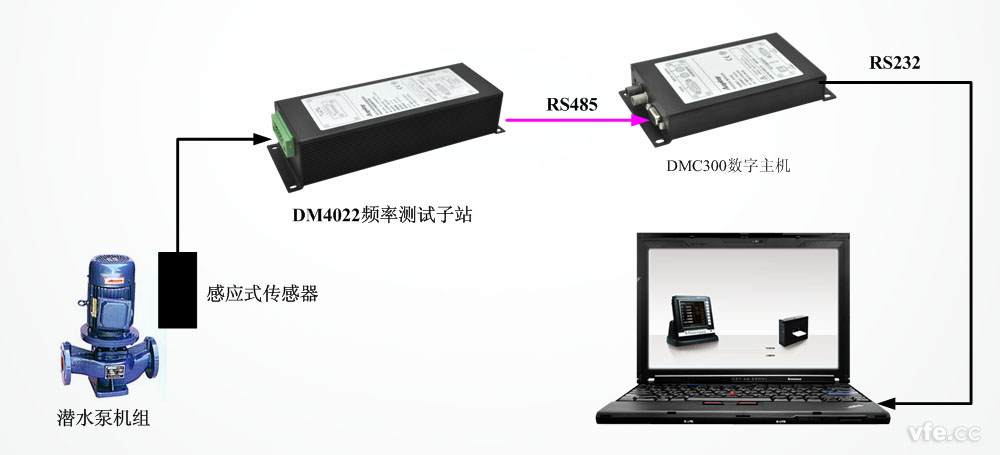

　　以下是實際應用示意框圖：

感應式轉速計應用原理圖

---
