一、概述

　　錄波儀又稱多通道暫態記錄儀、便攜式波形記錄儀、數字錄波儀、電力錄波儀、便攜式錄波儀。

　　它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。利用錄波儀能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

二、分類

按通道數分類

　　通常無論是模擬型還是數字型，可以根據其通道數分為: 單通道/單蹤錄波儀; 雙通道/雙蹤錄波儀.

按帶寬分類

　　帶寬是根據錄波儀測試要求來定,5M/10M/20M/40M/60M/100M/1G......等分類選型.

按工作原理分類

　　可以分為模擬型與數字型，對于大多數的電子應用，無論模擬與數字式都是可以勝任的，只是對于一些特定的應用，由于模擬和數字式所具備的不同特性，才會出現適合和不適合的地方。

三、工作原理

　　模擬式錄波儀采用的是模擬電路（示波管，其基礎是電子槍）電子槍向屏幕發射電子,發射的電子經聚焦形成電子束,并打到屏幕上。屏幕的內表面涂有熒光物質,這樣電子束打中的點就會發出光來。

　　數字式則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能錄波儀。數字錄波儀一般支持多級菜單，能提供給用戶多種選擇，多種分析功能。還有一些示波器可以提供存儲，實現對波形的保存和處理。

　　模擬錄波儀要提高帶寬，需要示波管、垂直放大和水平掃描全面推進。數字錄波儀要改善帶寬只需要提高前端的A/D轉換器的性能。加上數字錄波儀能充分利用記憶、存儲和處理，以及多種觸發和超前觸發能力。

四、應用

　　現在市面上的錄波儀產品很多，以WP4000變頻功率分析儀為例，可以應用于如下方面的測量：

　　電壓、電流的測量、時間的測量、相位的測量、頻率的測量、諧波的測量等，用戶可以很方便的查看到想要了解的參數，以下是實際測量波形：

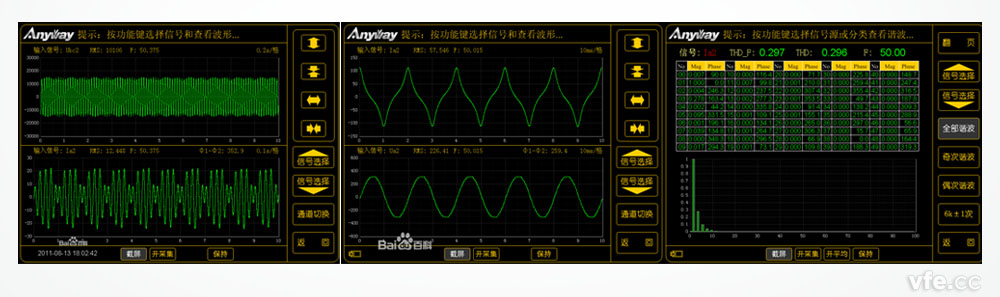

WP4000變頻功率分析儀界面

---
