電動汽車電池的放電性能受放電制度的影響，放電制度主要包括放電時間、放電電流、環(huán)境溫度、終止電壓等。電池的放電方法主要分恒流放電和恒阻放電兩種。此外，還有恒電壓放電法，定電壓、定電流放電法，連續(xù)放電法和間歇放電法等。其中恒電流放電法是最常見的放電方法，恒電阻放電法常用于Zn-MnO2干電池的檢測。

　　根據(jù)不同的電池類型及不同的放電條件，規(guī)定的電池放電終止電壓也不同。一般說來，在低溫或大電流放電時，終止電壓可定得低些，小電流放電時終止電壓可規(guī)定得高些。因為低溫大電流放電時，電極的極化大，活性物質(zhì)不能得到充分利用，電池的電壓下降快；小電流放電時，電極的極化小，活性物質(zhì)能得到較充分的利用。

一電動汽車電池恒電流放電法檢測

　　恒電流放電系統(tǒng)由恒流源、電流、電壓檢測記錄裝置組成。恒流源可以由電子穩(wěn)流電路組成，如圖1-1所示；也可用一個恒壓源與大電阻構(gòu)成，如圖1-2所示。

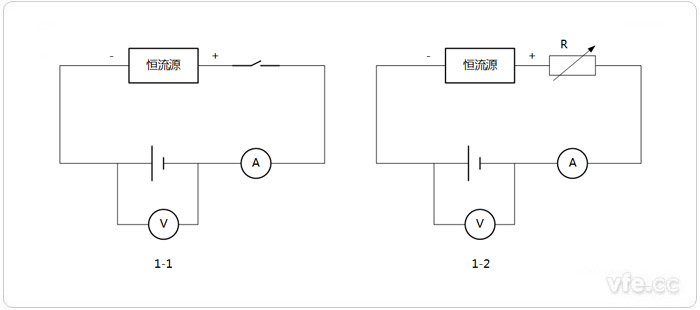

圖示1：恒電流法放電電路

　　電池電壓在恒電流放電過程中隨時間的變化可以通過函數(shù)記錄儀、XT自動平衡記錄儀來記錄，或通過數(shù)據(jù)采集卡用計算機來自動采集數(shù)據(jù)，當(dāng)然，也可采用專門的設(shè)備進行檢測。這些檢測儀一般都有多路恒流源，彼此之間相互獨立，可同時互不干擾的進行多只電池的檢測，這些設(shè)備一般都由單片機高級獨立計算機來控制，可以脫離外部計算機工作。圖2是1200mA·h標(biāo)準(zhǔn)AA型MH-Ni電池的放電曲線。

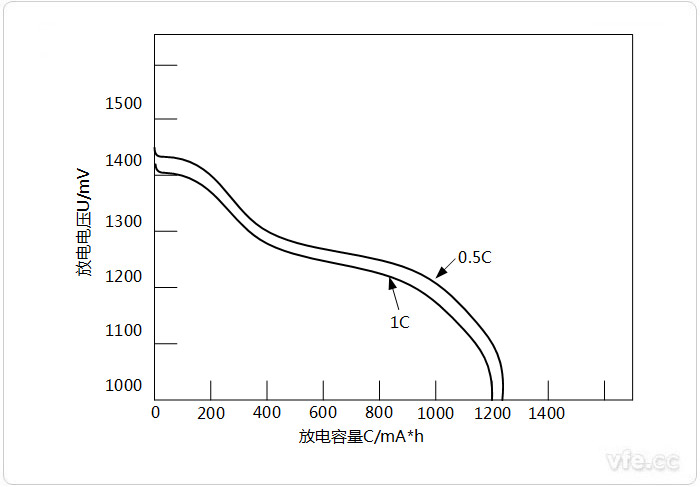

圖示2：MH-Ni電池的放電曲線

　　放電電流的大小直接影響到電池的放電性能。因此在標(biāo)注電池的放電性能時，一定要標(biāo)明放電電流的大小。

　　電動汽車電池的工作電壓是衡量電池放電性能的一個重要指標(biāo)。一般說來，電池的放電特性可以用放電曲線加以表征。放電曲線反映了整個放電過程中工作電壓的變化過程。工作電壓是一個變化的值，不是十分明了。因此常以中點電壓(或中值電壓)來直觀說明。中點電壓是指額定放電時間的中點時刻電池的工作電壓，如MH-Ni電池1C放電時，其中點電壓即指放電至30min時電池的工作電壓，一般為1.24~1.25V。

　　另外一種表征方法則為電池放電至標(biāo)稱電壓時的放電時間占總放電時間的比率。如某Cd-Ni電池1C放電至1.0V的放電時間為60min，其標(biāo)稱電壓為1.2V，電池放電至1.2V的時間為48min，那么可以計算放電至1.2V的時間與總放電時間(t1.2/t1.0)的比率為80%，習(xí)慣上稱之為電壓特性。

　　一個性能良好的電池應(yīng)具有良好的電壓特性，這樣才可以保證電池輸出功率高，并可以使用電器長時間處于正常的工作電壓范圍內(nèi)，也有利于實際應(yīng)用中電池容量的發(fā)揮。

二電動汽車電池恒阻放電法檢測

　　恒電阻放電是指放電過程中保持負(fù)荷電阻為一定值，放電至終止電壓同時記錄電壓隨時間的變化。恒阻放電法常用在堿性Zn-MnO2干電池的檢測中。恒阻法放電有連續(xù)放電、間歇放電、交替連續(xù)放電三種方式，具體裝置如圖3所示，交替連續(xù)放電法一般較少采用。

　　恒阻放電中所采用的負(fù)荷電阻一般為標(biāo)準(zhǔn)電阻，且其阻值應(yīng)包括放電時外電路所有部分的電阻。

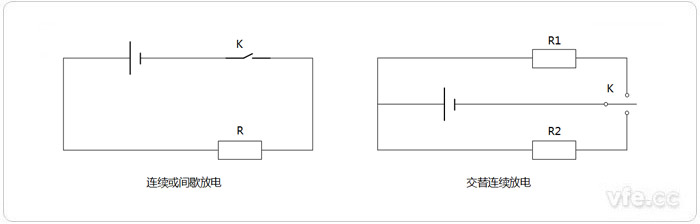

圖示3：恒阻放電電路

---
