測試系統種類繁多，按照構成形式，可分為儀器儀表式測試系統、集中式數據采集系統、分布式數據采集系統三種方式，三種測試系統的構成和原理有很大差異，實際應用中根據需要選擇合適的方式。

一儀器儀表式測試系統構成及原理

　　儀器儀表式測試系統一般包括多個測試單元，每個測試單元完全獨立，測試單元包括一次傳感器及二次儀表兩個部分；一次傳感器一般為交流互感器或直流分流器，其特點是一次傳感器及二次儀表均按相關標準生產，標準指標均可溯源。因此，用戶可以靈活選擇不同廠家的傳感器及儀表，自行組建測試系統。

　　早期的儀器儀表通常功能比較單一，以功率測試系統而言，由電壓表、電流表、頻率計、功率計等構成。現代新型的功率測試儀器(一般稱功率分析儀)則由一臺儀器完成上述所有參量的測量。

　　儀器儀表式測試系統在電機試驗中被廣泛采用，對于傳統工頻測量，技術已經相當成熟。主要難度在于低功率因數、變頻等測試。

典型的儀器儀表式測試系統原理框圖

二集中式數據采集系統

　　集中式數據采集系統將各種類型的傳感器輸出的模擬或數字信號轉換成計算機可以識別的數字量，由計算機接口采集成為內存中的數據，按需要處理成相應的數據結果，供傳送、顯示、打印輸出。集中式計算機數據采集系統具有人機界面良好，操作簡單，功能齊全等優點。

　　集中式數據采集系統的核心技術是多路采集卡，目前，生產采集卡的廠家較多，大多只適用于工業控制。

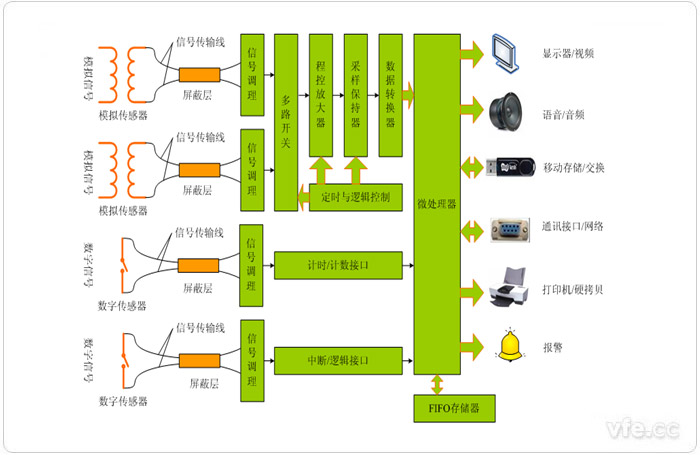

集中式計算機數據采集系統原理框圖

三分布式數據采集系統

　　多個測試模塊或測試子系統，通過統一的通訊接口與上位機連接，即可構成分布式數據采集系統。其優點是組合能力強，易于擴展;測試模塊或子系統獨立性強，易于維護;分散測量，集中管理，對系統硬件要求低，可靠性高;采用數字通訊取代模擬信號傳輸，電磁兼容性能好，適合惡劣環境工作。

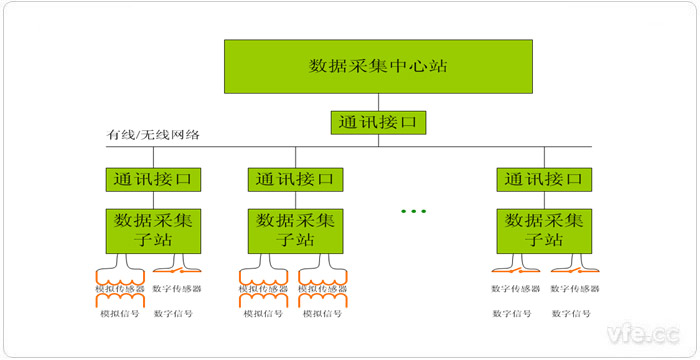

分布式計算機數據采集系統原理框

四 三種測試系統的主要區別

　　分布式數據采集系統從實現的功能角度看，與集中式數據采集系統差不多。但實現功能的方法完全不同：

　　集中式數據采集的核心是標準信號的數據采集及輸入信號的調理。

　　分布式數據采集系統的骨架是系統網絡，系統網絡是分布式數據采集系統的基礎和核心。研制者都會對網絡的可靠性、實時性、兼容性、可擴充性進行精心設計，而這些性能，也是分布式數據采集系統的魅力所在。

　　集中式數據采集與分布式數據采集的共同特點是兩者均研究事物的共性，前者的共性是信號的標準化，后者的共性是網絡的標準化，電機試驗測試專業程度較高，目前，應用最多的還是各種專業儀器儀表。

　　小型的集中式數據采集系統及含通訊接口的儀器儀表，可以作為分布式數據采集系統的一個子站。

---
