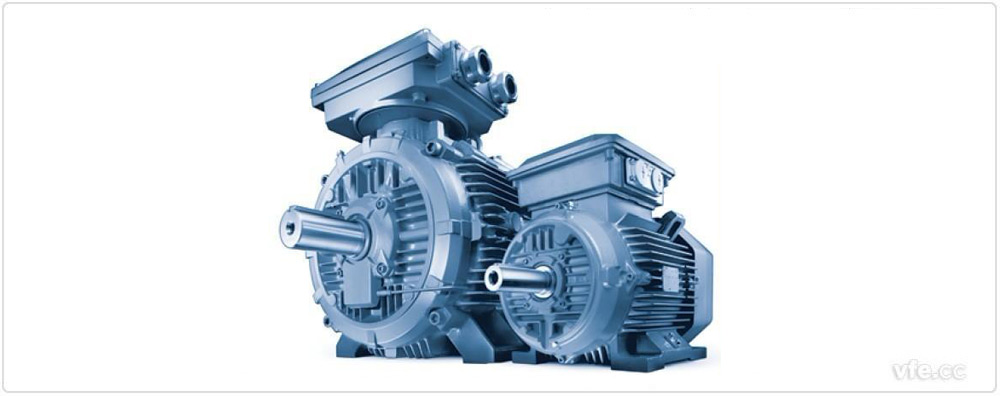

隨著電機能效提升計劃的推行，變頻電機的應用越來越廣泛。對于評價變頻電機的測試系統來說，變頻電機測試系統比普通測試系統有更高的要求。

一變頻電機測試系統簡介

　　電機測試是利用儀器儀表對電機產品的電氣性能、力學性能、安全性能及可靠性等技術指標進行檢測。對于變頻電機來說，輸入電源為非正弦波電源(例如變頻器)，在設計上與普通三相異步電機的區別主要是電磁方面，需要解決的關鍵問題是改善電動機對非正弦波電源的適應能力，減小高次諧波和高頻電壓對電機的影響?；谶@些方面的改進，變頻電機測試系統必須對非正弦波電源的輸出信號有精確的測量能力，例如各頻率下電機運行參數的測試，諧波對電機的影響，實時波形的測量等。

二變頻電機試驗對測試系統的要求

　　普通三相異步電機試驗按照國家標準《GB /T 1032三相異步電動機試驗方法》中的要求進行，內容主要包括：空載試驗、堵轉試驗、負載試驗、耐壓試驗、溫升試驗等。變頻電機主要試驗依照國家標準《GB/T 22670-2008 變頻器供電三相籠型感應電動機試驗方法》。

　　根據《GB/T 22670-2008 變頻器供電三相籠型感應電動機試驗方法》的定義， 變頻電機負載試驗和溫升試驗都要求測試電機在不同頻率下的性能參數，所以這對自動測試系統提出更高的要求。以負載試驗為例，需將電機調至5、15、30、50Hz的頻率下測取電動機的額定轉矩、110%額定轉矩、80%額定轉矩各點處的轉矩，隨后分別在60、80、100Hz的頻率下測取電動機的標稱功率、110%標稱功率、80%標稱功率各點處的功率轉矩值。

　　除了試驗方法的改變，變頻電機試驗對儀器也做了具體要求，《GB/T 22670-2008 變頻器供電三相籠型感應電動機試驗方法》對測量儀器做具體要求如下：

　　1、應使用測量電流、電壓有效值的儀表和有功功率表。尤其在輸入-輸出法中，測量結果的準確度取決于功率表、轉矩和轉速測試設備的準確度。

　　2、考慮到諧波產生損耗的作用，應仔細選擇測試設備，使其能在相應頻率范圍內有足夠的準確度，以下是對互感器、互感器以及分流電路等測試設備所要求的頻率范圍?。

　　?=10?1----六階梯波變頻器(?1：最高額定頻率)

　　?=6?p----對PWM變頻器，最高為100kHz(?p：最高脈沖頻率(載波頻率))

　　注：

　　對于PWM變頻器，必須使用寬頻段的設備，優先使用帶AD變換器和數字式微處理器的電子式儀表。

　　脈沖頻率高的場合不宜使用兩表法，這是因為有電容電流存在，輸入電流相量之和可能不為零，因此，應采用每相用一個功率表的測量方法。

三變頻電機測試系統的技術要求

　　根據變頻電機對測試系統的要求，變頻電機測試系統必須具有寬頻段下的高精度測量能力，且具有較強的諧波分析能力以及具有較高的帶寬，對于三相測量必須采用三表法進行。在實際應用中，由于變頻器的使用，使得現場電磁干擾大大加強，測試系統的抗電磁干擾能力也是變頻電機測試系統的一個重要的技術指標。

　　目前，變頻電機測試系統一般采用功率分析儀作為測量設備，功率分析儀的性能指標決定測試系統的測試能力，當前性能優越的功率分析儀除了具備以上性能外，無縫量程技術和光纖傳輸技術的應用使得測試精度大大提高。

　　變頻電機是節能減排應用的發展趨勢，未來性能更加優越的變頻電機也將出現在各種各樣的平臺，變頻電機測試系統也必將為電機設計和質量檢驗提供重要的數據支撐。

---
