變頻電量操作臺是銀河電氣變頻功率測試系統的分析處理及顯示終端。變頻電量操作臺將前端變頻功率傳感器及各分布式子站所采集的數據統一集中分析、處理并顯示出來，包括實時電量監測、瞬態及穩態數據采集、電能質量分析、諧波分析、記錄打印等。操作臺支持其他控制及監測臺位，可將整個實驗系統的監控集中在操作臺，方便用戶實現“三遙”功能。

一變頻電量操作臺主體機構

　　變頻電量操作臺以多臺位操作臺為基本主體，臺面布置監控顯示設備，臺面以下內部空間作為數據采集、通訊設備的安裝。

　　臺面設置2-3個嵌入式開孔，可將變頻功率分析儀或后臺主機顯示器嵌入式固定安裝，亦可使用多功能支架拓展屏幕位。操作臺面設有多功能面板及鍵盤位，方便用戶外接電源、存儲設備和控制。并設有打印機專屬位置，可將采集到的數據以報表形式打印出來。

　　變頻電量操作臺內部有足夠大的空間，將容納后臺監控主機、網絡交換機和其他拓展設備。變頻電量操作臺所有設備的聯接和電源走線都將從內部進行布置。

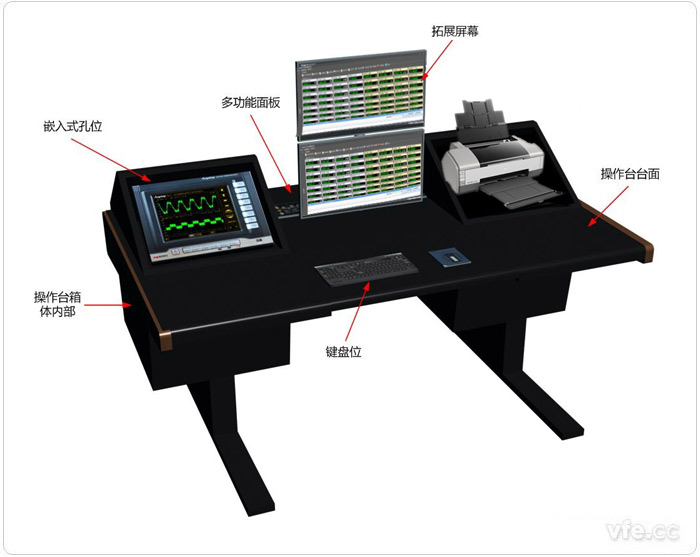

典型變頻電量操作臺外形結構示意圖

二變頻電量操作臺典型接線介紹

　　變頻電量操作臺接線主要在內部箱體進行，主要實現外部設備的信號輸入轉接、操作臺內部設備的數據聯接及操作臺設備電源。下圖為操作臺典型接線拓?fù)涫疽鈭D

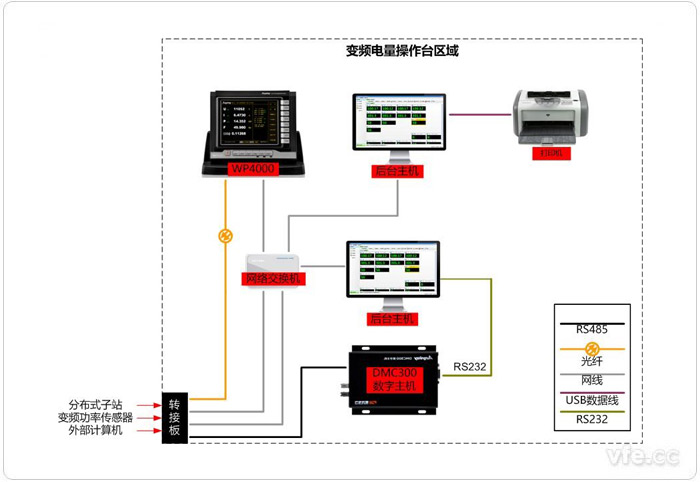

典型變頻電量操作臺內部接線示意圖

　　變頻電量操作臺作為整個系統的終端，負責所有設備的通訊職責，固在操作臺箱體內部設置一個轉接板，作為操作臺設備對外通訊的集中接口。如下圖所示：

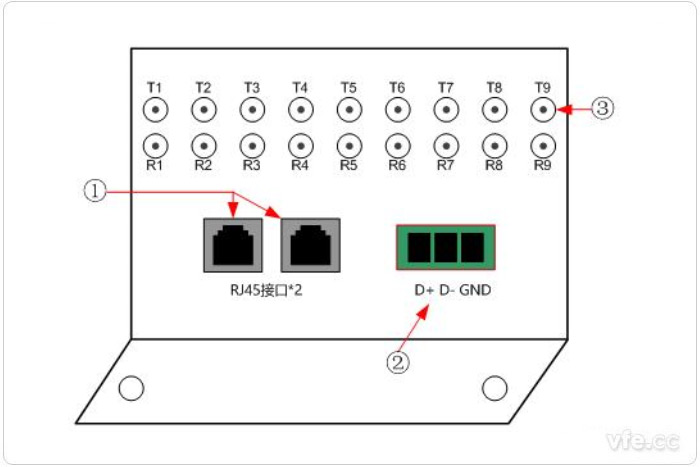

變頻電量操作臺轉接板端子示意圖

　?、贋镽J45網絡線接口，內接操作臺內交換機，是操作臺連接外網或外部設備的預留網絡端口。

　?、跒榉植际阶诱綬S485信號輸入端口。外接分布式子站RS485輸出信號，內可接操作臺MC300數字主機。

　　③為光纖轉接頭，內接操作臺內變頻功率分析儀，外接變頻功率傳感器。

---
