變頻電量測量柜簡介及功能說明
- 瀏覽次數：4763次
- 發布時間：2016/7/23 10:57:40
- 作者：xgj_yinhe
SP系列變頻功率傳感器作為一款能夠在復雜電磁環境內進行高精度測量的精密傳感器，為了保證其測量精度及穩定性，同樣有著嚴格的安裝方式。變頻電量測量柜是銀河電氣針對變頻功率傳感器，通過大量測量試驗和豐富的現場經驗而設計的一套標準安裝載體。
一變頻電量測量柜簡介
作為變頻功率測試系統的一部分，變頻電量測量柜內的主要設備是SP變頻功率傳感器，這也就意味著標準柜必須位于測量的最前端。變頻電量標準柜的主要工作內容是在保證測量精度和穩定度的前提下穩固安裝變頻功率傳感器，能夠保證變頻功率傳感器的穩定工作。

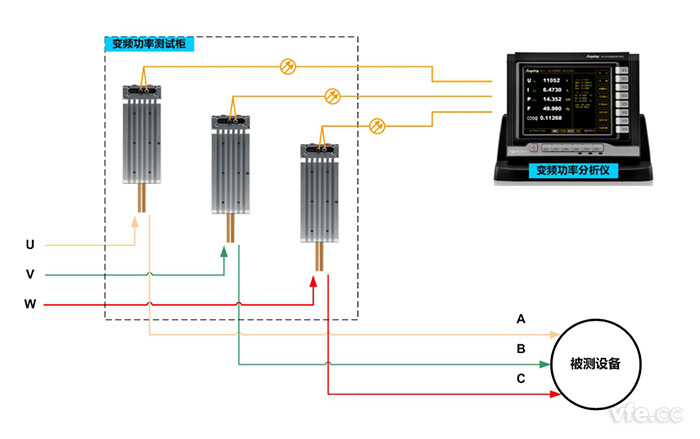

變頻功率測試系統結構拓撲圖
二變頻電量測量柜外觀結構
變頻電量標準柜采用機柜樣式，標準顏色為噴砂黑（可根據現場情況進行更改），可裝配1~3個變頻功率傳感器。根據變頻功率傳感器電壓類型分為低壓變頻電量測量柜及高壓變頻電量測量柜。
低壓變頻電量測量柜采用1400*1100*600（H*W*D）柜體，高壓變頻電量測量柜采用1700*1100*800（H*W*D）柜體。本文將以高壓變頻電量測量柜為例進行介紹。
變頻功率傳感器作為測量柜主設備，嚴格按照銀河電氣安裝技術規范及相關電氣安裝要求進行安裝。變頻功率傳感器位于柜體橫截面中央直線，以高強度絕緣板作為主要固定梁。
柜內與變頻功率傳感器配套的變頻高壓調理模塊通過絕緣板固定于變頻功率傳感器的上方，測量柜的一側柜壁裝有高壓熔斷器用于電壓信號取樣線路的保護。
變頻電量測量柜底部為空，采用下進下出的主接線方式，并設有線夾，用于固定進出線電纜。

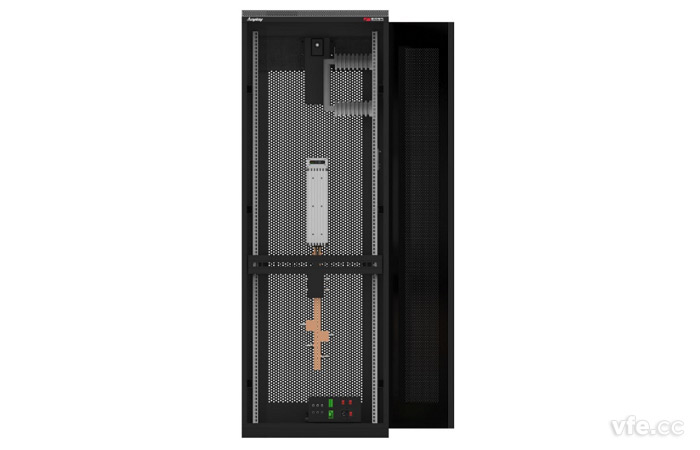

單相高壓變頻電量標準柜模擬示意圖
三變頻電量測量柜的功能
變頻電量測量柜內裝有N相銅排，用戶可自主選擇2V3A和3V3A的接線。一般情況下默認接線為2V3A的接線方式，也可調整為3V3A的接線方式。

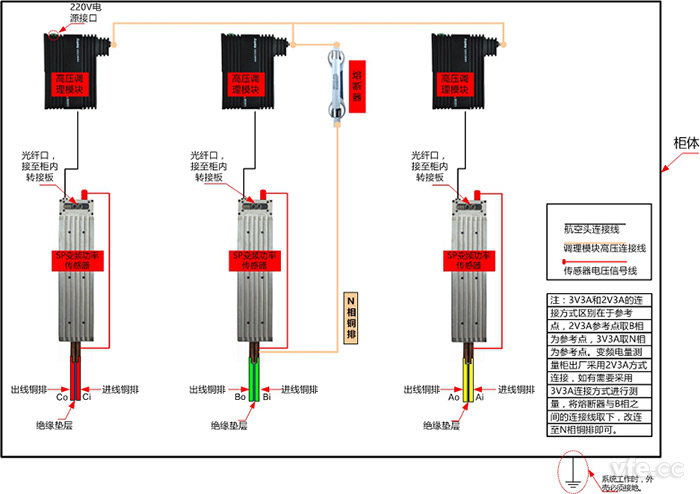

高壓變頻電量標準柜主接線示意圖

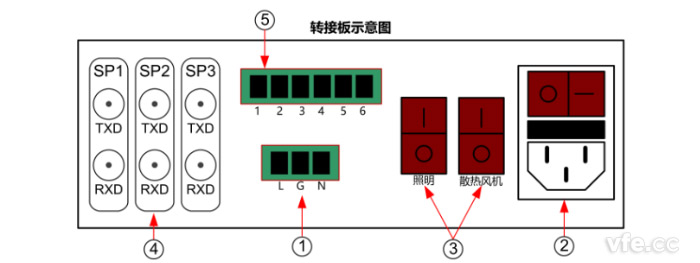

為方便變變頻電量標準柜的接線，在每個測量柜的背面都設置了一個轉接板，作為柜內設備的通訊、控制及電源端子的集中插接。如下圖為變頻功率測量柜轉接盒接線示意圖。
?、俸廷跒樽冾l電量標準柜內設備的工作電源輸入端子：兩者之間為并聯狀態，用戶可根據現場所具備條件選擇工作電源端子。
③變頻電量標準柜內照明及散熱風扇的控制開關：可控制照明及散熱風扇電源通斷。
④光纖轉接頭：內接柜內變頻功率傳感器，外接WP4000變頻功率分析儀。
?、菪谐涕_關機電磁鎖端子：用于開門跳閘信號輸出及電磁鎖電源輸入。
