眾所周知，諧波對電量測量的精度影響很大，要想完全消除諧波的影響幾乎不可能，但是我們可以通過不同的測試方式抑制諧波的影響。本文通過不同實驗，從不同角度不同的測試方式驗證如何抑制電量測量中諧波的影響。

一合理安排非線性負載在系統中的電氣位置可以抑制諧波的影響

　　合理安排非線性負載在系統中的電氣位置可以抑制諧波的影響，非線性負載接入系統處的短路容量越小，其諧波電流對其他負載造成的影響與危害就越大(圖一所示)；在實際應用中最基本的解決方法：非線性負荷，盡量靠近電源，(圖二所示)，縮短連接的電纜。

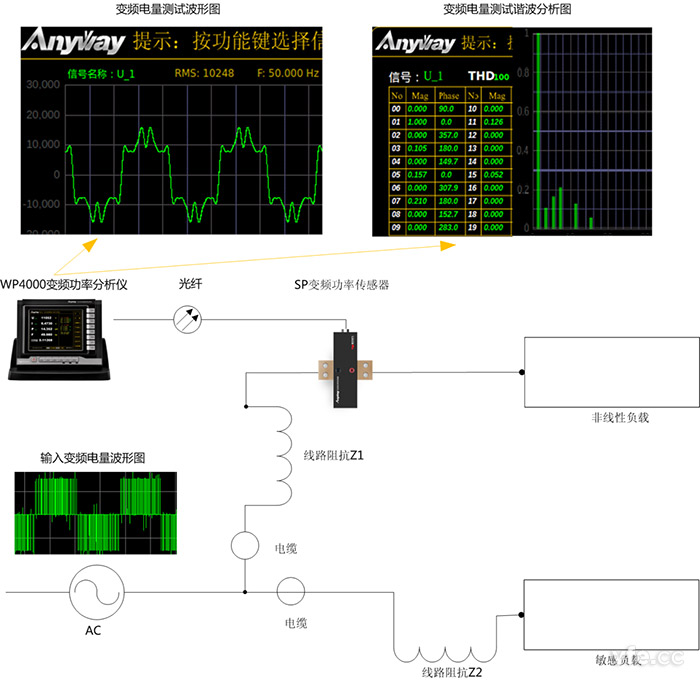

圖1：諧波電流對其他負載造成的影響

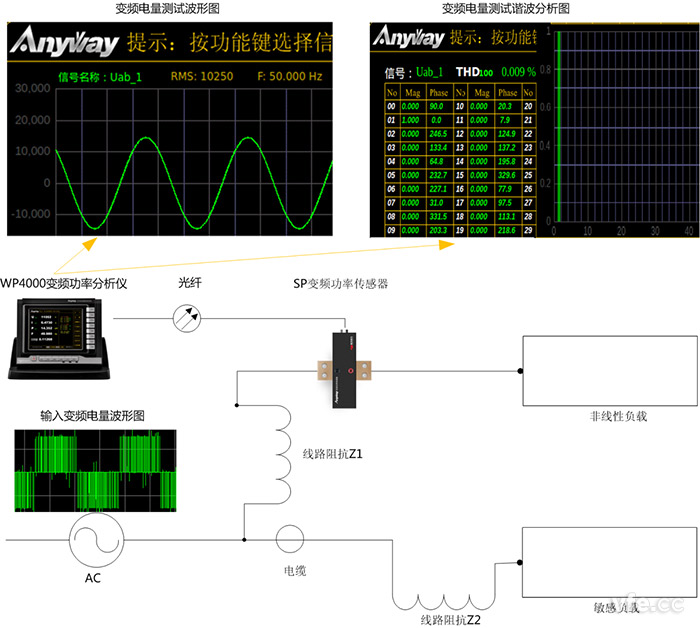

圖2：諧波電流對其他負載造成的影響

　　從功率分析儀的測試結果可以明顯的看出，圖2接線方式測量出來的諧波明顯小于圖1。圖1測量的波形有明顯的畸變，從諧波分析圖中也可以看出，畸變大量發生在奇次諧波，而經過改進的電路中，從功率分析儀的測量結果來看，基本已經消除了諧波電流的影響。

二設備分組供電可以抑制諧波的影響

　　按電氣設備特性分組，非線性設備與其他設備從不同的母線供電，盡可能將非線性設備的電氣位置接近電網側，非線性負載由另一臺電源供電,有利于抑制諧波的影響。

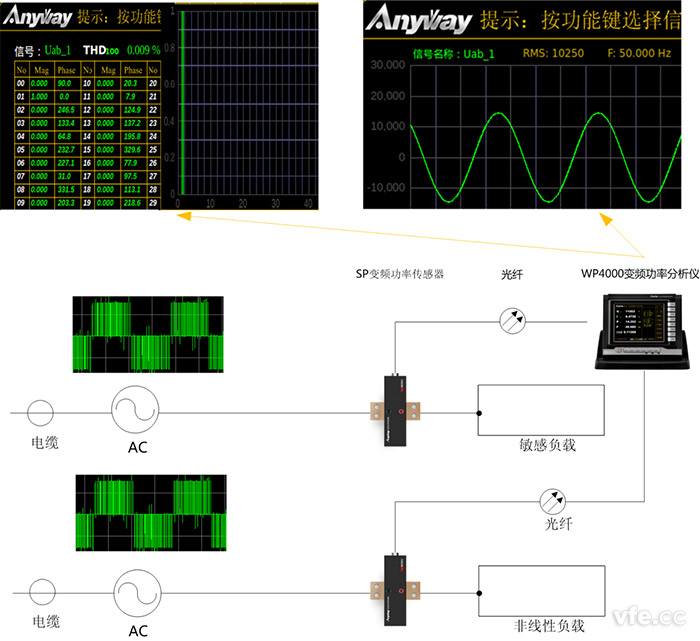

圖3：采用分組供電電源的系統

　　如圖2所示，非線性負載和敏感負載之間采用分組供電的方式，從功率分析儀的測試結果來看，波形的畸變非常小，從諧波分析的結果來看，諧波幾乎為0。

三改變變壓器的接線方式可以抑制諧波的影響

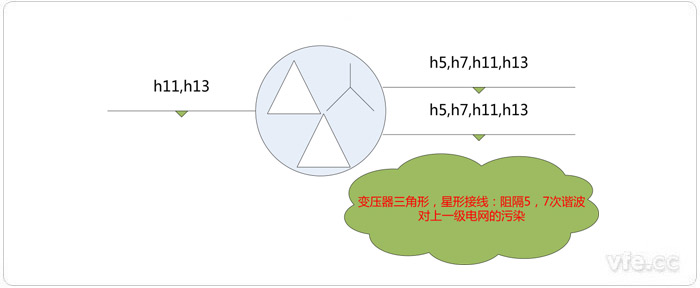

　　不同變壓器接線方式可以有效抑制某些階次的諧波。比如ΔYΔ接線可以抑制5次、7次諧波，ΔY接線可以抑制3次諧波，變壓器ΔYΔ接線可以阻隔5次、7次諧波對上一級電網的污染。

　　本文總結的是非線性負載的接線位置、非線性負載的供電方式以及不同的變壓器接線方式均可以對諧波產生不同影響，在實際應用中，可以根據需要采用不同的方式抑制諧波帶來影響。
