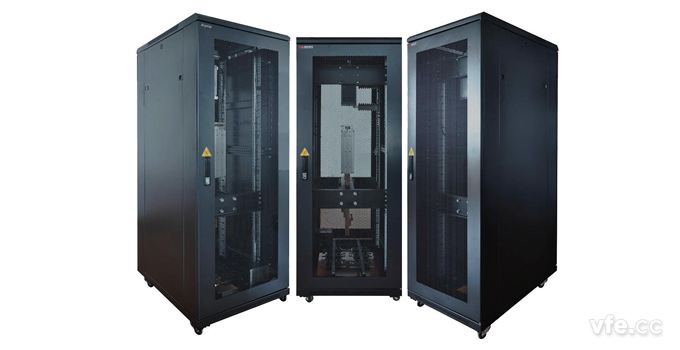

AG系列變頻功率標準柜

　AG系列變頻功率標準柜

　　適用于現場在線計量

　　復雜電磁環境下仍能保證高精度的測量

一產品概述

　　AG系列變頻功率標準柜是被檢變頻電量測量設備的對比計量設備，能夠?qū)崿F(xiàn)寬頻帶、大量程、高精度變頻電量的測量。AG系列變頻功率標準柜包含了A檔AnyWay變頻功率傳感器和WP4000變頻功率分析儀以及專業的電氣安裝組件及柜體。

　　AG系列變頻功率標準柜可實現高達15kV電壓、7kA電流等參量的直接測量，精度為0.05%rd。

　　AG系列變頻功率標準柜用于現場在線計量，在復雜電磁環境下仍能保持最高精度的測量。變頻功率標準柜采用的變頻功率傳感器將高電壓、大電流的被測信號轉換為數字信號并通過光纖傳輸給WP4000變頻功率分析儀, 由于傳感器和二次儀表之間沒有電氣連接，截斷了電磁干擾的傳播途徑，因此，大幅度提高了測試系統的電磁兼容性能。

二主要特點

　　● 大量程：電壓測量范圍最高為15kV，電流測量范圍 最高為7kA;

　　● 寬頻帶： 測量頻帶范圍100kHz;

　　● 高精度：電壓、電流誤差為0.05%rd，功率誤差為0.1%rd

　　● 優良電磁兼容性能：變頻功率傳感器輸出為數字信號，采用光纖傳輸，不受電磁干擾的影響。由于傳感器和二次儀表之間無電氣連接，截斷了電磁干擾的傳播途徑，大幅度提高了測試系統的電磁兼容性能。

　　● 先進的換 擋 技 術：變頻功率傳感器采用內置無縫量程轉換技術，無需外部換擋裝置，即可實現8檔

　　電壓、8檔電流的量程切換，實現256倍寬動態范圍內的高精度測試，無縫量程轉

　　換技術確保量程轉換過程中數據不丟失，不錯過任何細節;

　　● 以 太 網 接 口：可通過PC機進行控制和數據管理;

　　● 高 速 USB 接 口: 能向外部存儲器快速存儲數據。

三產品應用

　　AG系列變頻功率標準柜用于現場在線計量，是被檢變頻電量測量設備的對比計量設備，通過對比標準柜讀數與被檢測量設備讀數實現計量校準。

　　AG系列變頻功率標準柜可用于電壓測量范圍最高達15kV、電流測量范圍 最高達7kA的變頻電量測量設備、測試系統的計量校準。

四性能參數

五型號列表
