AnyWay變頻功率標準源

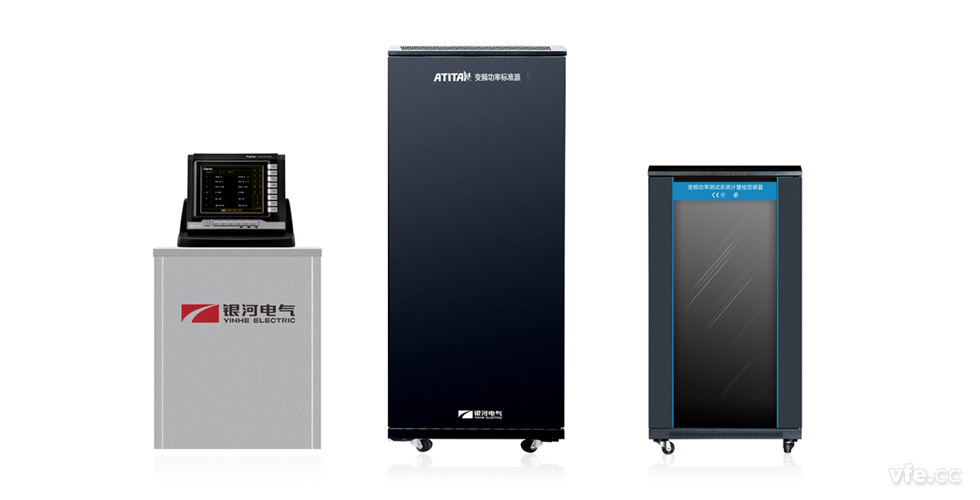

AnyWay變頻功率標準源

變頻功率標準源是變頻電量量值溯源

　　變頻功率標準源是變頻電量量值溯源系統的核心構成部分，是一種輸出頻率可變的電壓、電流信號發生裝置。該裝置可獨立調節電壓、電流的幅值及兩者的相位差。該裝置還包括一個可準確測量電壓、電流、頻率及電壓電流合成虛功率的標準表，標準表的示值作為比較參考標準，實現以變頻電量為主要測量對象的各種測量裝置/系統的量值溯源。

一AnyWay變頻功率標準源－概述

　　AnyWay變頻功率標準源是湖南銀河電氣有限公司聯合國防科技大學、湖南省計量檢測研究院，在多年從事以變頻電量的特性、應用與測量為主要研究對象的科研與實踐探索中，融合當今世界最先進的測量與控制理論，順應迫在眉睫的社會應用需求，以最前沿的技術和工藝手段研制而成的一種變頻電量量值溯源系統核心裝置。通過了國家級科技成果鑒定。國家變頻電量計量測量儀器計量站獲得國家質檢總局批準落戶我公司，產品檢定規程與制造標準即將納入省標、國標體系。

　　AnyWay變頻功率標準源可全面覆蓋0—10kV、0—1000A、1—1000Hz、相位角0---359.99°范圍內的變頻及工頻電量測量儀器/系統的校準、檢定需求，其基本準確度為0.05%。

二AnyWay變頻功率標準源－產品特征

　　● 完全摒棄了以模擬電子技術為主導的傳統標準源的設計理念，突破了輸出變壓器對源輸出能力的限制；　　

　　● 采用先進的復合型電流源、串聯型電壓源以串并聯結構的功率拓撲方式實現高電壓和大電流的輸出；

　　● 以特制的高準確度寬帶功率傳感器、數字化的波形發生及閉環控制技術保障源輸出的高準確度和高穩定性，使源輸出電壓、電流、頻率范圍更寬，準確度、穩定性更高；

　　● 功率因數可調節范圍更寬、更靈活。

三AnyWay變頻功率標準源－第三代標準源特征

　　● 數字采樣控制，24位AD采樣；

　　● 模塊化：寬量程、易維護、容余度高；

　　● 無變壓器：響應快、溫漂低；

　　● 高精度傳感器。

四AnyWay變頻功率標準源－應用

　　可用于變頻電量測量儀器、變頻電量變送器及變頻電量測試系統的量值溯源：

　　● 變頻電量測量儀器的量值溯源系統：

　　變頻電量測量儀器（涵蓋工頻電量測量儀器）主要指：數字電壓表、數字電流表、功率計、如功率分析儀、電能表、諧波分析儀等。

　　● 變頻電量變送器的量值溯源系統：

　　變頻電量變送器（涵蓋工頻電量變送器）主要指各種電壓、電流傳感器及變送器，包括數字量輸出的變頻電量變送器和模擬量輸出的變頻電量變送器，如：AnyWay的SP系列變頻功率傳感器、霍爾電壓傳感器、霍爾電流傳感器、電磁式電壓互感器、電磁式電流互感器、電容式電壓互感器、分壓器、分流器、羅氏線圈等。

　　● 變頻電量測試系統的量值溯源系統：

　　變頻電量測試系統（涵蓋工頻電量測試系統）主要指由變頻電量變送器和變頻電量測量儀器構成的系統。

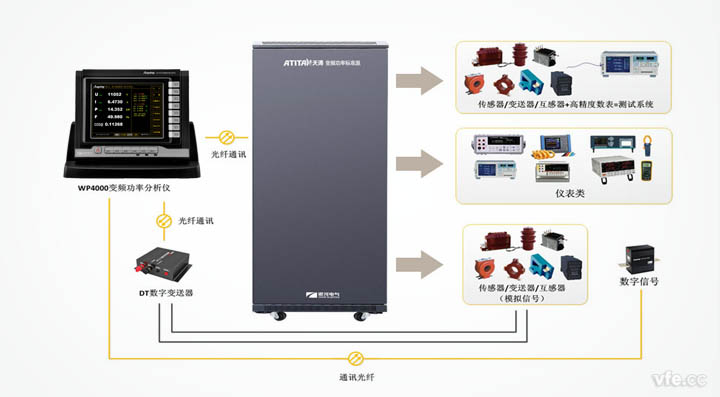

圖1　AnyWay變頻功率標準源構成的變頻電量量值溯源系統

五AnyWay系列變頻功率標準源-運行要求

工作電源	工作溫度	推薦工作溫度范圍	預熱時間	安全工作的最大相對濕度（非凝結）	儲存時最大相對濕度（非凝結）	工作海拔高度
AC220V±10%	16°C~30°C	16~30℃	15min	80%	95%	≯2000m

六AnyWay變頻功率標準源－特點

1卓越的電壓電流輸出能力與品質

　　AnyWay系列變頻功率標準源采用了以數字電子技術為主導的設計理念，突破了傳統標準源輸出能力的限制，能夠提供高達10kV和1000A的電壓和電流輸出，其基本準確度為0.05%，且電壓和電流的幅值、頻率以及兩者之間的相位角均獨立可調。其構建的變頻電量量值溯源系統可實現高電壓、大電流的變頻電量變送器/傳感器的直接量值溯源。
　　作為除了正弦波電壓和電流外，還可以提供準確的、有諧波失真的電壓輸出和電流輸出。所有的前100次諧波都可以由用戶單獨設定，每一諧波的幅值和相位都可以由用戶單獨控制。
　　
AnyWay系列變頻功率標準源與同類產品的輸出能力比對：

輸出能力	電壓	電流	頻率
進口	0~1008V	0~80A	16~850Hz
國產	0~1000V	0~100A	40~70Hz
AnyWay	0~10kV	0~1000A	1~1000Hz

2周到安全的防護措施

　　● 檢定/校準過程中AnyWay變頻功率標準源輸出高電壓信號，產品通過下述方式確保您安全操作：
　　● AnyWay變頻功率標準源殼體需要嚴格接地，高壓輸出端子附近印有顯眼的警示標志
　　● 源表分離，源包括產生高壓信號及大電流的信號源與測量用變頻功率傳感器安裝在一起，表為操作端，通過光纖接受來自變頻功率傳感器及控制板的數字信號，操作端與源之間不存在電氣連接。

3優異的電壓電流驅動負載能力

　　AnyWay系列變頻功率標準源能夠保證在重負荷情況下依然給出您需要的輸出電壓電流。電壓通道輸出容量可達500VA，電流通道輸出容量可達3000VA?？蓾M足各類電量傳感器/變送器或儀表的量值溯源需要。

4支持單相到多相系統的量值溯源

　　AnyWay系列變頻功率標準源為單相系統，當您的校準通道需求發生變化時，可以采用多臺AnyWay系列變頻功率標準源通過同步主從控制方式增加輸出相數，最多可擴展至六相。其基本技術指標不會因為輸出相數的增加而發生變化。是構建多相變頻電量測量儀器量值溯源系統的理想選擇。

5友好的用戶圖形界面

　　AnyWay系列變頻功率標準源系統控制程序基于Windows操作系統，人機界面友好，您可以使用儀器上的按鍵進行操作，也可以使用外部擴展的鍵盤和鼠標進行操作。

6優良的電磁兼容性能

　　AnyWay系列變頻功率標準源始終貫徹電磁兼容理念，采用優良的屏蔽接地工藝、合理的濾波措施、基于光纖傳輸的數字化閉環控制等消除外部干擾的影響，為整個標準源的輸出穩定性和EMC性能提供了可靠保障。

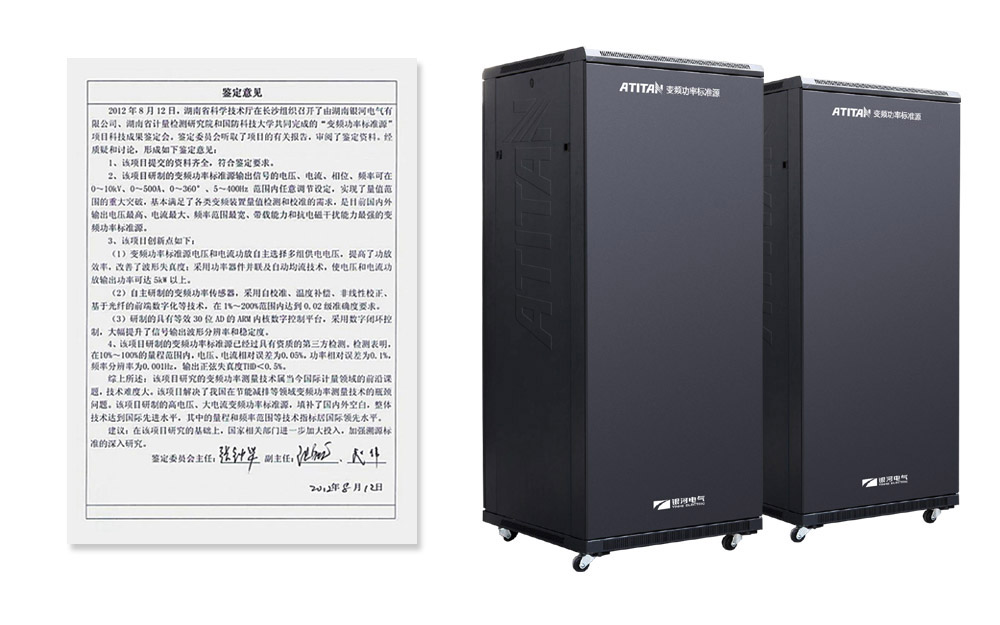

附：AnyWay變頻功率標準源國家科技成果鑒定意見

　　2012年8月12日，由湖南省計量檢測研究院、湖南銀河電氣有限公司和國防科學技術大學聯合承擔的“變頻功率標準源”科技成果匯報會在長沙召開。副省長李友志、國家質量監督檢驗檢疫總局總工程師劉卓慧、中國工程院張鐘華院士等領導和專家，就我省建立“變頻電量計量標準”、籌建“國家變頻電量測量儀器計量站”等工作聽取匯報。
　　上午的科技成果鑒定會上，張鐘華院士通報了成果鑒定結果：
　　該項目研究的變頻功率測量技術屬當今國際計量領域的前沿課題，技術難度大;解決了我國在節能減排等領域變頻功率測量技術的瓶頸問題;研制的高電壓、大電流變頻功率標準源，填補了國內外空白，整體技術達到國際先進水平，其中的量程和頻率范圍等技術指標居國際領先水平。

7性能參數

項目

技術指標

通用技術指標

達到標稱精度預熱時

使用環境溫度濕度

供電電壓

30min

16℃~30℃、80%

AC220V±10%

頻率技術指標

頻率準確度

頻率設置分辨率

10ppm

AC220V±10%

0.01Hz

電壓、電流技術指標

輸出范圍

輸出容量

準確度

穩定度

波形失真

電壓諧波最大數量

電流諧波最大數量

電壓通道：1%~100%fs 電流通道：1%~100%fs

電壓通道：<500VA 電流通道：<3kVA

0.05級

0.01%（3min）

<0.5%

100次諧波以內

功率技術指標

相角設置范圍

相角準確度

相角設置分辨率

功率準確度

0~359.9°A

0.02°

0.01°

0.1級（功率因數>0.8）

8型號列表

型號	電壓范圍（V）	電流范圍（A）	頻率范圍（Hz）	準確度	穩定度
AT102101	10～1000	1～100	40～65	0.05%	0.01%
AT102501	10～1000	5～500	40～65	0.05%	0.01%
AT102102	10～1000	10～1000	40～65	0.05%	0.01%
AT103101	100～10000	1～100	40～65	0.05%	0.01%
AT103501	100～10000	5～500	40～65	0.05%	0.01%
AT103102	100～10000	10～1000	40～65	0.05%	0.01%
AT102101-W	10～1000	1～100	1～1000	0.05%	0.01%
AT102501-W	10～1000	5～500	1～1000	0.05%	0.01%
AT102102-W	10～1000	1～1000	1～1000	0.05%	0.01%
AT103101-W	100～10000	1～100	1～1000	0.05%	0.01%
AT103501-W	100～10000	5～500	1～1000	0.05%	0.01%
AT103102-W	100～10000	10～1000	1～1000	0.05%	0.01%
