一概述

　　采用DH2000數字主機+DT系列數字變送器的方式，可以構建現場測試用的便攜式電能測試儀，該便攜式測試儀使用方便，測試參數齊全，測試準確，是現場試驗人員驗證、檢測的理想電測量裝置。
　　便攜式電能測試儀完全滿足電壓、電流測量精度以及便攜式的要求。電壓采用直測的方式測量，電流采用數字變送器+霍爾電流鉗的方式測量。上位機軟件用來顯示相關測量參數以及數據的記錄與保存。
　　DH2000數字主機與上位機之間采用USB線纜連接，DT數字變送器與DH2000數字主機之間采用光纖進行通訊。由于采用前端數字化技術，DT數字變送器可就近強電安裝，對安裝位置的要求低，不僅避免了信號在復雜電磁環境下長距離傳輸所帶來的信號衰減與干擾問題，保證了測量的準確性，而且光纖傳輸起到了電隔離的作用，保證了使用人員的安全。

二測量原理

1電壓測量

　　采用DT系列數字變送器，電壓采用直測方式，電壓測量范圍為5V~1280V，電壓測量準確度為0.1%rd，基波頻率測量范圍為DC，0.1Hz~1500Hz，內部設置8個檔位，變送器根據測量瞬時值自動進行檔位切換，每個檔位只工作在50%~100%量程范圍內，無需人工干預，與DH2000數字主機之間通過光纖進行數據傳輸；

2電流測量

　　采用DT系列數字傳感器+霍爾電流鉗的方式進行測量（實際測量可根據電流鉗輸出信號確定變送器型號），數字變送器第二電壓通道測量范圍：0.1V~25.6V，電壓測量準確度為0.1%rd，基波頻率測量范圍為DC，0.1Hz~1500Hz，內部設置8個檔位，變送器根據測量瞬時值自動進行檔位切換，每個檔位只工作在50%~100%量程范圍內，無需人工干預，與DH2000數字主機之間通過光纖進行數據傳輸；

3構成原理圖

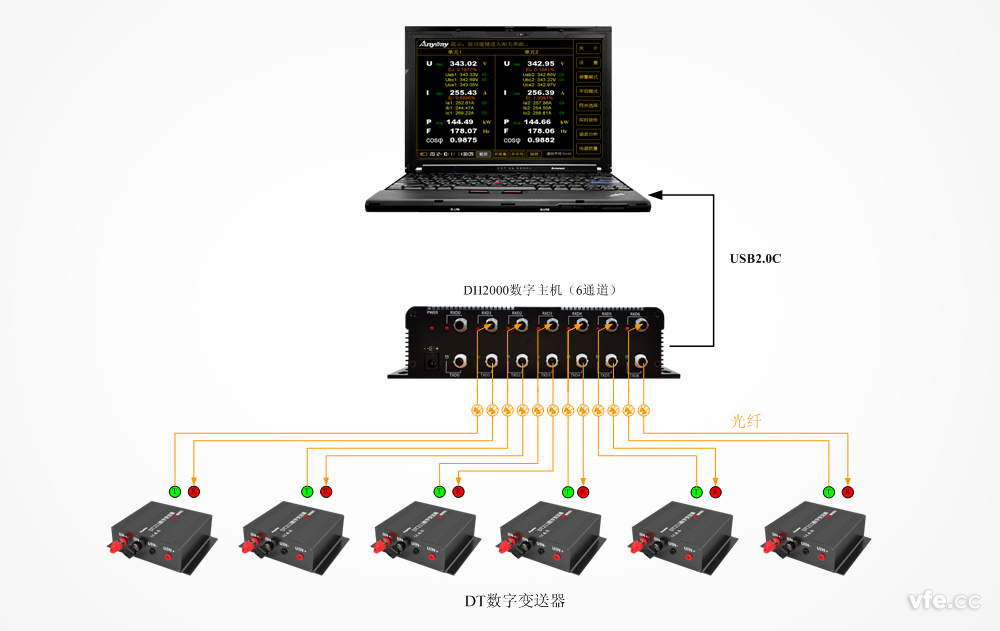

　　便攜式電能測試儀采用1臺DH2000數字主機（6通道），6臺DT系列數字變送器，6個霍爾電流鉗，1臺筆記本電腦，即可實現便攜式的電能系統參數測試，其實際測試原理圖如下圖1所示：



圖1 便攜式電能測試儀原理圖

4DT數字變送器接線方式

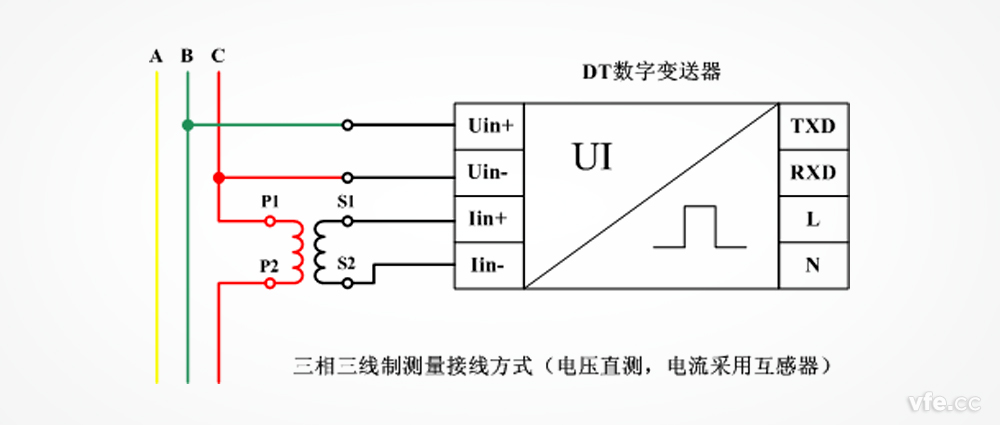

2.4.1. 三相三線制接線方式
　　三相三線制（電壓采用直測，電流采用霍爾電流鉗）接線中，電壓通道測量的為線電壓，接線方式如下圖2所示：

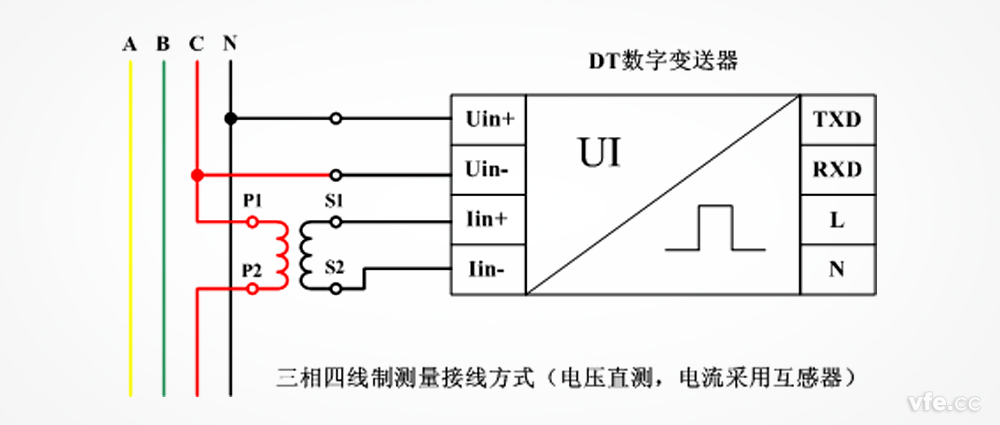

2.4.2. 三相四線制接線方式

　　三相四線制（電壓采用直測，電流采用霍爾電流鉗）接線中，電壓通道測量的為相電壓，接線方式如下圖3所示：





三主要技術參數

1上位機軟件

　　● 多種測量模式選擇（H01，Rms，Avg、Mean），數值顯示功能；
　　● 多種接線方式選擇（1V1A、2V2A、2V3A、3V3A等）；
　　● 實時波形顯示功能；
　　● 諧波分析功能（0-99次）；
　　● 瞬態數據采集功能；
　　● 電源質量分析功能；

2DH2000-6數字主機

　　● 6對功率單元接口；
　　● 與上位機通過USB2.0接口進行連接，最高數據傳輸速率為29MByte/S，滿足高速采樣要求；
　　● 16位AD采樣，采樣結果采用四字節浮點數表示；
　　● 與DT數字變送器采用光纖連接；

3DT系列數字變送器

　　● 電壓測量范圍：0.1～1280V/5V～1280V/0.5V～128V/0.1V～25.6V/1mV～256mV 可供選擇；
　　● 電流測量范圍：100uA～6.4A/0.5A～128A/20mA～6.4A/4mA～1.28A/100uA～25.6mA 可供選擇；
　　● 基波頻率測量范圍：DC，0.1Hz~1500Hz；
　　● 電壓、電流測量準確度：0.1%rd；
　　● 功率測量準確度：0.2%rd（功率因數0.2-1）/0.5%rd（功率因數0.05~0.2）；
　　● 頻率測量準確度：0.02%rd；
　　● 測量信號帶寬：100kHz；
　　● 最高采樣率：250kHz。

---
