WP4000變頻功率分析儀在雙饋風力發電機組變流器試驗中的應用

  • 瀏覽次數:12660次
  • 發布時間:2013/10/26 20:05:55
  • 作者:銀河電氣

  某雙饋風力發電機組變流器試驗臺,雙饋?zhàn)冾l器容量為3.6WM,電壓等級為690V。試驗臺共有4個主電量測點:拖動變頻器輸出SP4測點,轉子變頻器定子側SP1測點,電機轉子側SP2,轉子變頻器網側SP3。采用兩臺WP4000變頻功率分析儀和12臺SP系列變頻功率傳感器,分別測量上述四個測點的電壓、電流、功率、諧波等電參量,通過同步測量和內部矢量運算技術,還可以獲得轉子變流器的網側電流及諧波。

1總諧波畸變測量

  在加載試驗中測量輸出電壓有效值、頻率及電壓畸變率;電壓有效值、頻率及電流畸變率;有功功率、無功功率及功率因素。

2并網試驗沖擊電流測量及并網波形記錄

  采用WP4000變頻功率分析儀,可實時顯示和記錄、處理波形

3直流紋波測試

  雙饋風力發電機組網側變流器工作在額定的條件下,對直流環節的直流分量和交流分量進行測量,計算交流分量有效值與直流分量的電壓的比值

4總功率因素測定試驗

  測量雙饋風力發電機組向電網發送的有功功率P和總視在功率S,則總功率因素為:PF=P/S*100%

5試驗自動化測控報表軟件

  測控報表軟件可對整個試驗過程進行自動化/半自動化控制,同時記錄試驗過程,例如啟動試驗、溫升試驗,過載試驗中的電壓、電流、功率、溫度等。自動生成試驗報表,數據保存在數據庫可隨時調用查看。

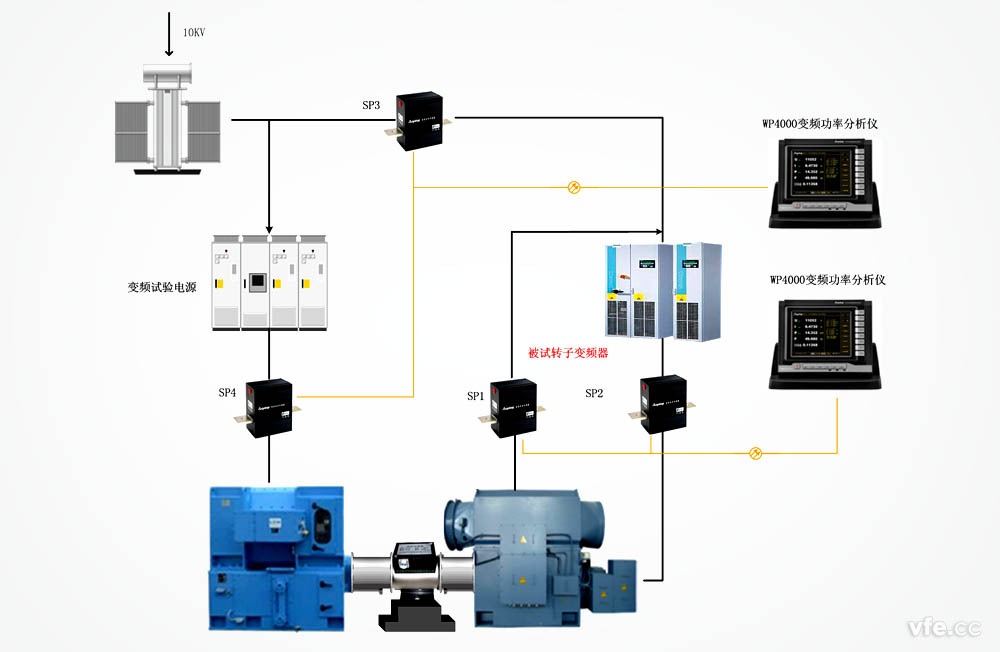

雙饋風力發電機組試驗原理



 雙饋風力發電機組試驗原理

序號 設備 型號 規格  數量  備注
1 SP1 SP691352C 690V/3500A  3
2 SP2 SP691152C 690V/1500A  3
3 SP3 SP691352C 690V/3500A  3
4 SP4 SP691352C 690V/3500A  3
5 WP1 WP4000 6通道  1  SP3、SP4
6 WP2 WP4000 6通道  1  SP3、SP4
7 應用軟件 變流器試驗測控報表軟件
   選配
