一、概述

　　標準化電機試驗臺是銀河電氣針對電機能效提升計劃而推出的一款新型電機試驗系統，試驗電源采用采用靜止變頻電源，主電量測量采用WP4000變頻功率分析儀，完全滿足變頻電機試驗的需要。

　　依據《GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法》的規定，變頻電機試驗主要分為兩種情況：正弦波電源供電試驗和PWM波電源供電試驗。

　　銀河電機標準化電機試驗臺試驗電源采用變頻電源，變頻電源直接輸出滿足PWM波電源供電試驗，變頻電源經正弦波濾波器輸出滿足正弦波電源供電試驗，WP4000變頻功率分析儀可滿足正弦波和PWM波的測試需要。

　　銀河電機標準化電機試驗臺可用于普通異步電機、高效電機、變頻電機、牽引電機等的試驗需要，根據應用不同，也稱標準化高效電機試驗臺、標準化變頻電機試驗臺等。

二、標準化變頻電機試驗臺設計依據

　　GB755-2008 旋轉電機_定額和性能；

　　GB755-2-2003 旋轉電機(牽引電機除外)確定損耗；

　　GB/T1032-2012 三相異步電動機試驗方法；

　　GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法；

　　GB18613-2012中小型三相異步電動機能效限定值及能效等級；

三、標準化變頻電機試驗臺工作原理

　　標準化變頻電機試驗臺由試驗電源、電參數測試系統、試驗測控系統、電機試驗測控報表軟件等構成。

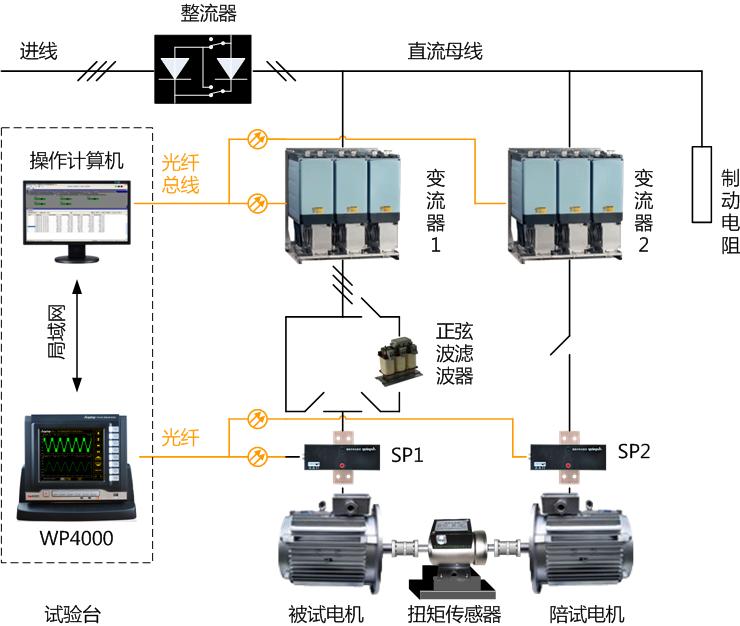

圖1、標準化變頻電機試驗臺工作原理

　　標準化變頻電機試驗臺由兩臺試驗電源分別驅動對拖的兩臺電機，一臺作電動機運行，一臺作發電機運行；試驗電源采用靜止變頻電源，兩臺試驗電源共用整流單元，其中被試機試驗電源由變流器1和正弦波濾波器構成，被試電機工作在電動機工況時，陪試機工作在工況，發電機發出的電能經過變流器2反向整流為直流電后供變流器1的逆變單元使用，電網只需補充兩臺電機的損耗，相比電力測功機等直接消耗方案，可節約用電70%~90%。圖1的正弦波濾波器接入時，用于正弦波電源供電變頻電機試驗，正弦波濾波器旁路時，用于變頻器供電變頻電機試驗。

　　標準化變頻電機試驗臺的主電量測試采用WP4000變頻功率分析儀，性能指標及測量精度全面滿足《GB/T1032GB/T1032-2012 三相異步電動機試驗方法》、《GB18613-2012中小型三相異步電動機能效限定值及能效等級》對高效電機試驗的要求，同時滿足《GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法》對變頻電機試驗的要求。

　　標準化變頻電機試驗臺的試驗測控系統采用DMC300分布式測控系統，主要用于測量扭矩、轉速、溫度等非電量參數和試驗過程中需要監視的電參量。試驗過程由電機試驗測控報表軟件控制，試驗結束自動出具試驗報告和電機合格判定。

四、展望

　　眾所周知，電機和電機系統是重要的耗能設備。2010年，中國的電機系統耗電量約占全社會耗電總量的60%。

　　作為“十一五”期間中國“十大重點節能工程”之一，“電機系統節能工程”在更新改造單機的基礎上，重點推廣變頻調速，提高系統運行整體能效，在5年間形成了每年360億千瓦時的節電能力；

　　“十二五”期間，計劃在此基礎上，將電機系統運行效率再提高2％~3％，達到年節電能力800億千瓦時，其中300億千瓦時來自電機系統的變頻調速改造?？紤]到全國電機系統每年4000億千瓦時的節電潛力，我國電機系統還有巨大的改造空間，節能潛力還有待充分挖掘，提高我國電機系統整體運行效率的工作任重道遠。

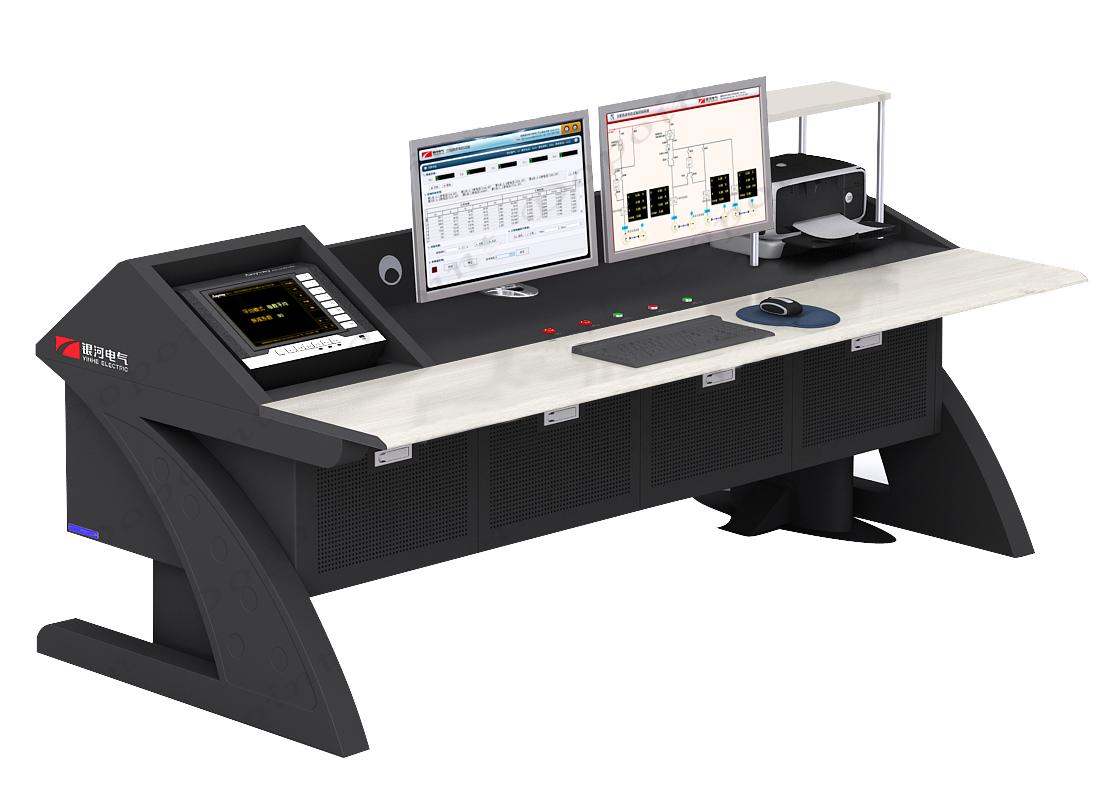

圖2、標準化變頻電機試驗臺的操作臺

　　銀河電氣標準化電機試驗臺已應用于國家高電壓計量站的高壓電機的能效計量檢測實驗室，在2013年6月完成了對全國各大電機廠的高壓電機能效專項抽查工作。2013年7月4日，國家質檢總局舉辦了“節能產品惠民工程”專項檢查結果匯報會，充分肯定了國家高電壓計量站在高壓電機專項抽查的工作成果，并將國家高電壓計量站作為技術依托單位列入工信部和國家質檢總局聯合頒布的《電機能效提升計劃（2013-2015年）》。
