一天津立林機械集團有限公司水泵變頻功率測試系統簡介

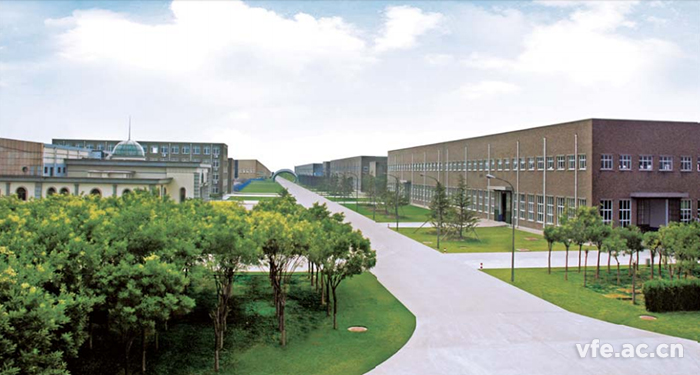

　　立林機械集團有限公司是生產石油、石化機械設備和工具的科技型企業，主要從事螺桿鉆具、牙輪鉆頭、擴孔器、地面驅動裝置及地下采油泵、液壓拆裝工具、馬達試驗臺等石油、礦山鉆采行業的專業工具、設備制造。集團擁有當代先進水平的加工中心設備和各類輔助、檢測、試驗儀器。集團公司現已形成研發、生產、質檢一整套完善的環節并實施項目化管理，已發展成為石油機械制造行業的科技型規模企業。

　　本套水泵變頻功率測試系統主要應用于固定變頻水泵試驗臺位，用于水泵輸入電壓、電流、頻率、相位、功率等參數測試采集。

二水泵變頻功率測試系統

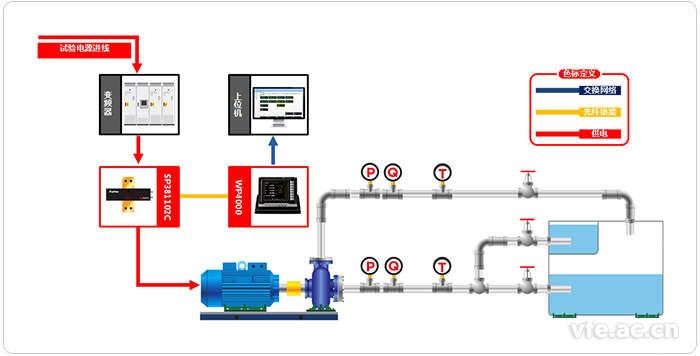

圖示：水泵變頻功率測試系統應用拓?fù)鋱D

　　水泵變頻功率測試系統選用湖南銀河電氣有限公司開發的WP4000變頻功率測試系統，主要由WP4000變頻功率分析儀、SP381102C變頻功率傳感器組成。

　　配置3臺SP381102C變頻功率傳感器，可有效滿足水泵輸入三相交流額定380V、1000A電量采集測試需求。

　　配置1臺WP4000變頻功率分析儀，與SP變頻功率傳感器通過數字光纖交互數據，通過分析處理得到被測電壓、電流、頻率、功率等數據；WP4000開放數據端口，通過以太網LAN口可以將測試數據共享至試驗上位機。

三水泵變頻功率測試系統設備配置表

測點	設備名稱	型號	數量	備注
水泵輸入	變頻功率傳感器	SP381102C	3
	變頻功率分析儀	WP4000	1

---
