電能是我們?nèi)粘Ｉ畹幕A(chǔ)能源，所以必須要保證電力供應的可靠性、穩定性。在電力供應中，不可避免地會產生一定的供電線路電壓損耗和功率損耗，下面就簡要介紹電壓損耗與功率損耗。

一電壓降落

　　電壓降落，定義為網絡元件首端、末端電壓的向量差。

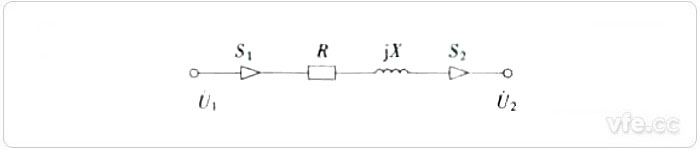

　　輸電線路的等效模型如圖1所示，其中 、 分別是首端和末端電壓，首端功率為，末端功率為，R為傳輸線路電阻，X為傳輸線路電抗。

圖1 傳輸線路示意圖

　　其中為電壓降落的縱分量

　　為電壓降落的橫分量

　　注意在進行計算時，功率和電壓必須是同端的；功率用三相功率，電壓用線電壓。

二電壓損耗

　　電壓損耗，定義為網絡元件首端、末端電壓的數值差。

　　在通常的計算中，由于電壓損耗與電壓降落的縱分量在數值上較接近，故一般用電壓降落的縱分量近似為電壓損耗，即

　　(1)

三功率損耗

　　電力線路和元件中流過功率時，要引起功率損耗，其計算公式為：

　　(2)

四降低損耗的方法

　　根據公式(1)和公式(2)可知，在電力線路傳輸有功功率一定的情況下，為了降低電壓損耗和功率損耗，可以通過以下方式：

　　1、提高供電電壓等級 ；

　　2、增大導線橫截面積，減小輸電線路電阻R；

　　3、通過無功功率補償?shù)姆绞剑瑴p小輸電線路傳輸?shù)臒o(wú)功功率Q。

---
