動態軌道軌檢系統

  • 瀏覽次數:4787次
  • 發布時間:2017/6/26 17:21:53
  • 作者:銀河電氣

  動態軌道檢測系統是一種可以對磁浮軌道進行靜態測量的精密儀器,該儀器由湖南銀河電氣有限公司研發,可以精確測量磁浮軌道的各種參數,是磁浮軌道日常維護和檢修的必要工具。

動態軌道檢測系統效果圖

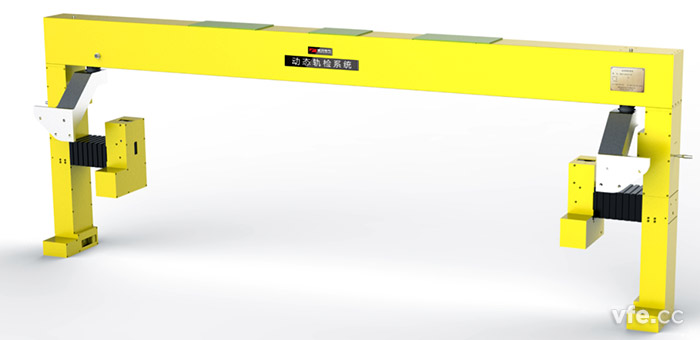

圖1 動態軌道檢測系統效果圖

動態軌道檢測系統效果圖

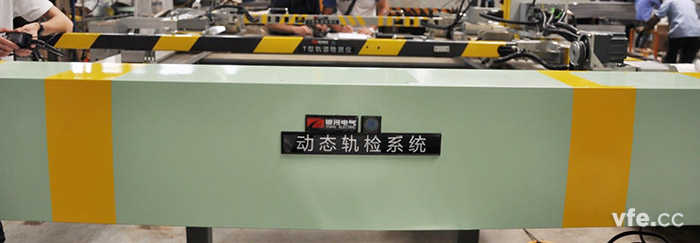

圖2 動態軌道檢測系統效果圖

動態軌道檢測系統構成

  動態軌道檢測系統主要包括兩大部分,分別為機械結構部分、控制部分。機械結構部分,機械部分主要是一個安裝架,主要用于安裝各傳感器的控制器、激光探頭、傾角傳感器、陀螺儀等器件??v梁主要材質為鋁合金,安裝架和列車主要通過托臂連接件連接,兩者分別通過螺絲緊固。系統通過記錄儀將傳感器采集到的數據進行存儲,然后可以通過離線導出的方式,將存儲的數據導出,形成一個excel文件,然后通過地面數據處理系統將excel數據進行處理。

  控制部分通過視頻巡檢系統進行巡檢,視頻巡檢系統安裝在工程車上夜間高速監控系統,取代人工巡查,對F軌、接觸軌上的可見安全隱患,進行高清晰記錄與里程定位,檢修人員無需到現場徒步巡查,直接定位安全隱患點。

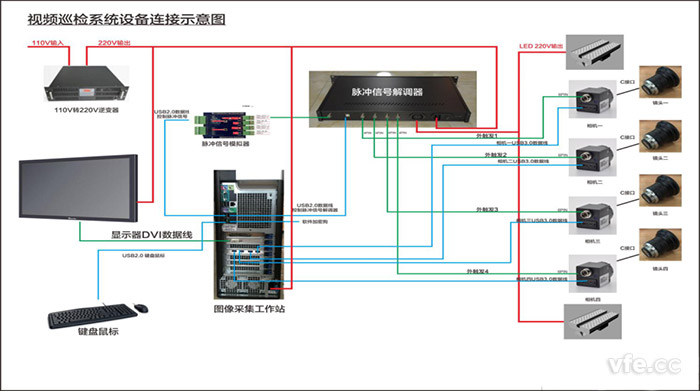

視頻巡檢系統設備連接示意圖

視頻巡檢系統設備連接示意圖

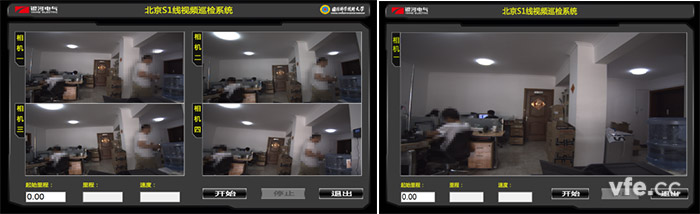

視頻巡檢系統

視頻巡檢系統

動態軌道檢測系統技術參數

01動態軌檢系統

表1 動態軌檢系統參數

序號 名稱 參數
1 設備供電 110V DC
2 設備尺寸 2758*306*1035mm
3 設備重量 ≤65kg

02視頻巡檢系統

表2視頻巡檢系統參數

序號 名稱 參數
1 設備供電 110V DC
2 額定功率 2500W
3 設備重量 ≤120kg
