軌道檢測儀由湖南銀河電氣有限公司研發，是一種可以對磁浮軌道進行靜態測量的精密儀器，該儀器可以精確測量磁浮軌道的各種參數，是磁浮軌道日常維護和檢修的必要工具。

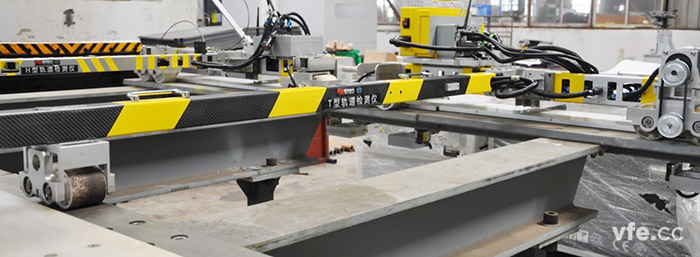

T型軌檢儀實物圖

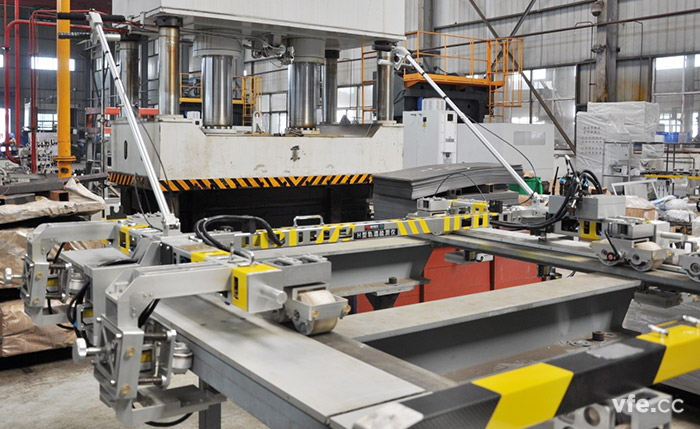

H型軌檢儀實物圖

一軌道檢測儀系統構成

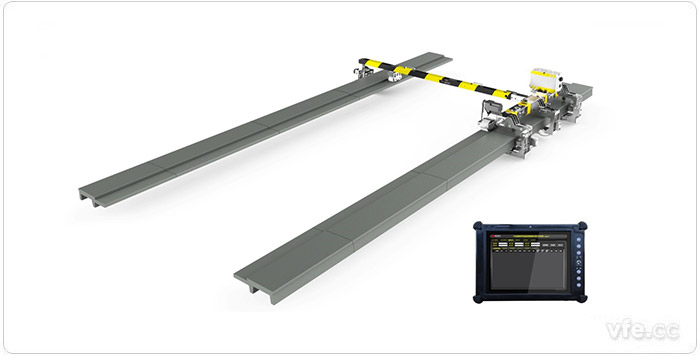

圖1 T型軌檢儀效果圖

　　T型軌道檢測儀總共由2部分組成，分別為機械結構部分、控制部分。機械結構部分，主要包括橫梁和縱梁，縱梁主要材質為鋁合金，縱梁主要材質為碳纖維，兩者主要通過錐形結構相連，并由八顆螺絲緊固。T型軌檢系統總共由8只激光傳感器和1只傾角傳感器，分別分布的橫梁和縱梁的相應位置。其他電氣器件還包括電池盒，記錄儀，傳感器、電池盒、記錄儀主要通過航空插頭相連接，穩定可靠。

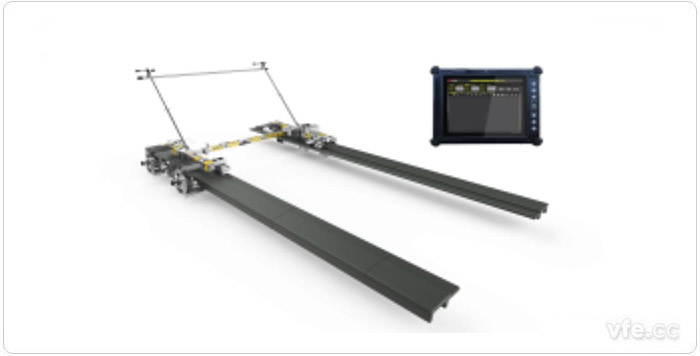

H型軌檢儀效果圖

　　H型軌道檢測儀總共由2部分組成，分別為機械結構部分、控制部分。機械結構部分，主要包括橫梁和2根縱梁，橫梁和縱梁主要材質為鋁合金，橫梁和縱梁之間都是兩者都是通過錐形結構相連，并由八顆螺絲緊固。H型軌檢總共由14只激光傳感器和1只傾角傳感器，分別分布的橫梁和縱梁的相應位置。其他電氣器件還包括電池盒，記錄儀，傳感器、電池盒、記錄儀主要通過航空插頭相連接，穩定可靠。

　　控制部分主要是平板電腦，平板電腦與記錄儀通過無線方式相連，通過命令的形式進行指令以及數據的交互。T型軌檢儀可以通過平板控制軌檢儀前進、后退、停止等操作，也可以實時記錄儀實時采集到的相關參數。記錄儀采集到的數據實時發送到平板電腦，平板將收集到的數據保存成相應的excel文件，供后面的地面處理系統進行調用。操作方便、簡潔。

二軌道檢測儀技術參數

序號	名稱	參數
1	設備供電	48V，20AH鋰電池
2	設備尺寸	2870*1435*580mm
3	設備重量	≤70kg

---
