間隙傳感器便攜式故障診斷儀由湖南銀河電氣有限公司研發，是對中低速磁浮列車間隙傳感器進行在線式快速診斷和故障分析的專用設備。

一間隙傳感器便攜式故障診斷儀構成

　　間隙傳感器便攜式故障診斷儀整個系統由一個主節點(即筆記本)以及多臺診斷儀構成。整個系統的網絡示意圖如下圖所示。

　　間隙傳感器便攜式故障診斷儀可以通過藍牙或者USB數據線的方式與筆記本建立連接，然后可以將實時測量到的數據傳輸?shù)焦P記本，筆記本通過專門的上位機軟件對數據進行實時的監測，數據保存、回放以及診斷和分析等功能。

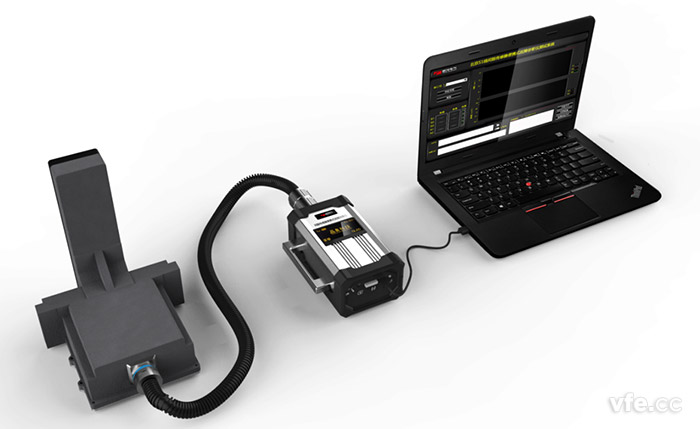

間隙傳感器便攜式故障診斷儀測量示意圖

間隙傳感器便攜式故障診斷儀實物圖

二間隙傳感器便攜式故障診斷儀技術參數

序號	名稱	參數
1	供電電源	DC 24V
2	工作溫度范圍	-25℃～+85℃
3	續航時間	至少4個小時
4	尺寸	約190*112*70mm
5	重量	約1.5kg

三間隙傳感器便攜式故障診斷儀基本功能

　　◆ 能夠判斷傳感器5個通道的通訊故障狀態；

　　◆ 具備電源輸入端口，可連接直流24V電源或者充電寶，給傳感器提供工作電壓；

　　◆ 解碼后的傳感器數據能夠通過無線藍牙方式發送給上位機；

　　◆ 設備具備顯示屏，能顯示各路485傳輸通道的數值及通訊狀態，傳感器故障狀態、電池剩余電量等信息；

　　◆ 顯示屏采用高亮度OLED屏，沒有視角偏差，亮度高，溫度范圍寬，具備模塊姿態檢測功能，顯示屏能夠調整模塊姿態調整要顯示的內容，具備翻轉功能；

　　◆ 設備電池續航能力至少為4個小時；

　　◆ 主節點至少能夠訪問20個從節點；

　　◆ 兩種通訊方式，設備能夠通過USB方式或者藍牙方式將數據傳輸至上位機；

---
