間隙傳感器的高低溫及振動試驗臺用于對傳感器進行可靠性有關指標測試驗證。振動測試過程中，按規定對預先冷凍過的間隙傳感器進行機械振動和加熱，振動及加熱會對傳感器單元的功能產生影響。在這個過程中，通過測試傳感器輸出信號來實現測試校驗。

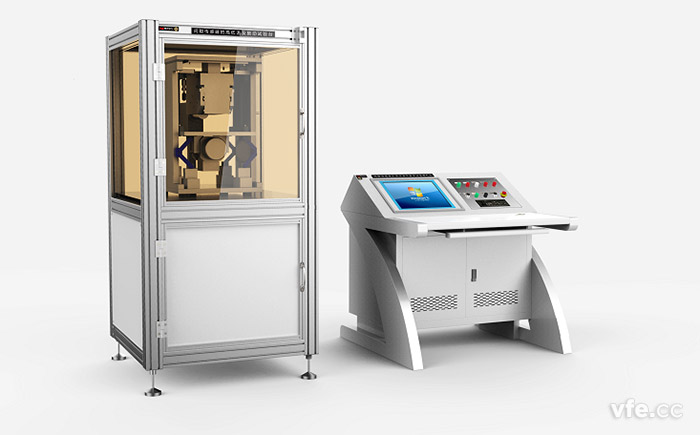

圖1 間隙傳感器的高低溫振動試驗臺效果圖

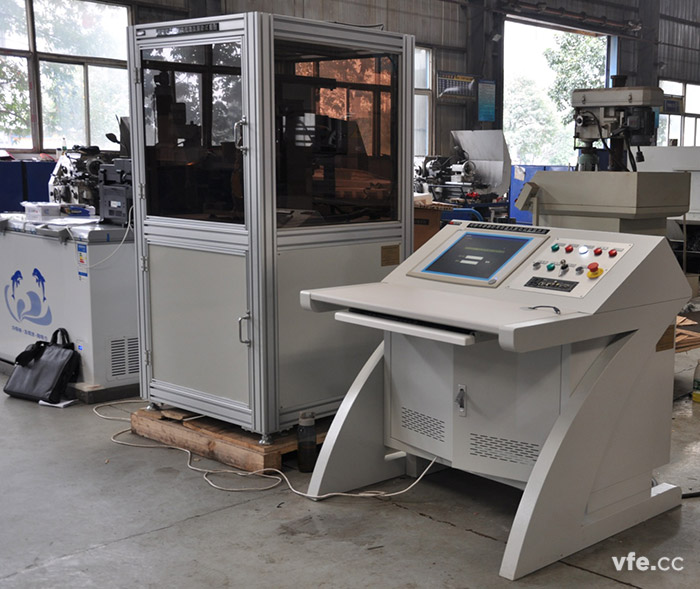

間隙傳感器的高低溫振動試驗臺實物圖

一間隙傳感器的高低溫及振動試驗臺系統構成

　　間隙傳感器的高低溫振動試驗臺由操作臺和振動臺兩大部分組成。整個系統主要包括機械部分、控制部分和數據采集部分。機械部分主要包括框架組合和振動測試架組合?？刂撇糠种饕?fù)責執行系統的復位，上/斷電，緊急制停等操作。數據采集部分主要負責采集標準加速度計、標準位移傳感器和間隙傳感器的數據。

　　振動電機、被測傳感器、標準加速度傳感器、標準位移傳感器都安裝在彈性支撐平臺上，振動時被測傳感器、標準加速度傳感器以及標準位移傳感器同時以相同的頻率和幅度振動。測試時被測傳感器固定在被測傳感器固定架上，振動的同時加熱器會給被測傳感器進行加熱，被測傳感器測試前可以是在常溫下或者是經過低溫箱冷凍到-25℃，這樣可以模擬傳感器在磁浮列車實際運營時的溫度變化。

二間隙傳感器的高低溫及振動試驗臺技術參數

序號	名稱	參數
1	設備功率	AC380V：50Hz，2kW； AC220V：50Hz，4kW；
2	設備工作溫度范圍	0～+50℃
3	振動臺尺寸	895mm*895mm*1720mm
4	振動臺重量	≤200kg
5	操作臺尺寸	1050mm*1000mm*1035mm
6	操作臺重量	≤100kg

---
