GB/T 12113接觸電流和保護導體電流的測量方法中規定接觸電流是指當人體或動物接觸一個或多個裝置或設備的可觸及零部件時，流過他們身體的電流。為了有效防止接觸電流對使用者造成危害，我們必須對設備進行接觸電流測試。

　　電動汽車用電機及其控制器系列標準中規定電動汽車電機必須按照GB/T 12113規定的測量方法進行接觸電流測試，檢測接觸電流是否滿足限值要求，本文主要對電動汽車電機接觸電流限值要求及接觸電流測試進行詳細介紹。

一電動汽車電機接觸電流限值要求

　　根據《GB/T 18488.1 電動汽車用電機及其控制器第一部分：技術條件要求》，電機及其控制器必須具備良好的絕緣性能，按照國標GB/T 12113規定的測量方法進行試驗，在正常工作時，其熱態接觸電流應不大于5mA。

二電動汽車電機接觸電流測試

　　接觸電流測試一般在電機熱試驗后，1.05倍額定電壓及實際負載下進行。

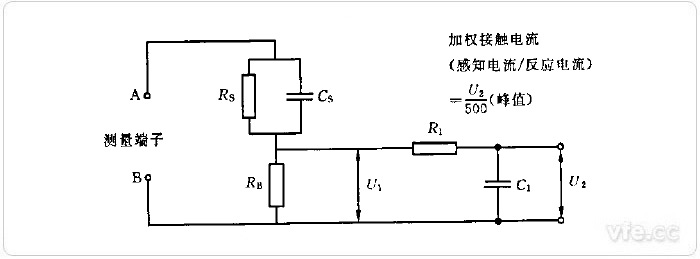

　　根據國標要求采用如下圖1所示GB/T 12113中加權接觸電流(感知電流或反應電流)測量網絡所描述的電路裝置進行測量，測量在電源的任一極和連接金屬箔的易觸及金屬部件之間進行。被連接的金屬箔面積不超過20cm*30cm，與絕緣材料的易觸及表面相接觸。



圖1示：加權接觸電流(感知電流或反應電流)測量網絡

　　Rs：1500Ω，R1:10000Ω；RB：500Ω；C1：0.022uF；Cs：0.22uF。

01單相電機接觸電流測試

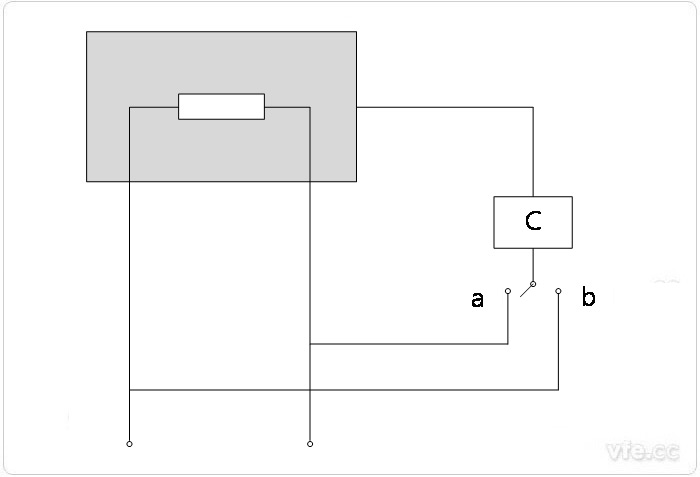

　　對于單相電機，其測量電路在下圖2給出，圖2中的C是GBT 12113中的加權接觸電流測量電路。將選擇開關分別撥到a、b的每一個位置來測量接觸電流。

圖2示：單相電機在工作溫度下接觸電流的測量電路圖

　　說明：

　　c——GBT 12113中圖4測量電路；

　　a、b——單刀單擲開關。

02三相電機接觸電流測試

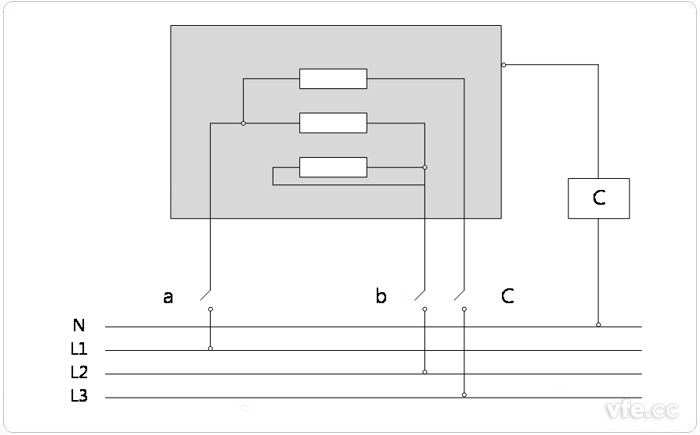

　　對三相電機，其測量電路在圖3中給出，先將開關a、b和c撥到關閉位置來測量接觸電流。然后，將開關a、b和c每個輪流打開，而其他兩個開關仍處于關閉位置在進行重復測量，對只打算進行星行連接的器具，不連接中性線。

圖3示：三相電機在工作溫度下接觸電流的測量電路圖

　　說明：

　　c——GBT 12113中圖4測量電路；

　　a、b、c——單刀單擲開關；

　　N——中性線；

　　L1、L2、L3——三相電源線。
