當前，高端的電量測量系統基本可以測量諸如直流、交流和脈沖波形等任意波形的電壓參量，在交流變頻調速系統、電網監控系統、開關電源以及需要隔離測量高壓等多個領域中得到應用，但是由于現場測量電磁環境復雜，經常會遇到測量準確度減低甚至無法正常測量的情況，嚴重的會導致測量設備的損壞。所以抗擾度性能的好壞直接決定測量系統是否適合復雜的電磁環境應用。

　　為驗證測量系統在現場環境相對比較復雜的情況下是否可以準確的測量信號，依據國標GB/T17626，對變送器與二次儀表組成的測量系統進行以下三項電磁兼容試驗：

　　★電快速瞬變脈沖群抗干擾度試驗

　　★工頻磁場抗干擾性試驗

　　★靜電放電抗干擾試驗

一電快速瞬變脈沖群抗干擾度試驗

　　重復性快速瞬變試驗是一種由許多瞬變脈沖群耦合到電氣和電子設備的電源端口、控制端口、信號端口的試驗。試驗是為了驗證測量系統對諸如來自切換瞬變過程(切斷感性負載、繼電器觸電彈跳等)的各種類型瞬變干擾的抗擾度。試驗按照GB/T17626.4-2008中規定的條件下進行：

表1試驗等級

開路輸出試驗電壓和脈沖的重復頻率
等級	在I/O（輸入/輸出）信號、數據和控制端口
	電壓峰值/KV	重復頻率/KHz
1	0.25	100
2	0.5	100
3	1	100
4	2	100

　　在整個試驗過程中及試驗后，系統應能正常工作。

01試驗接線示意圖

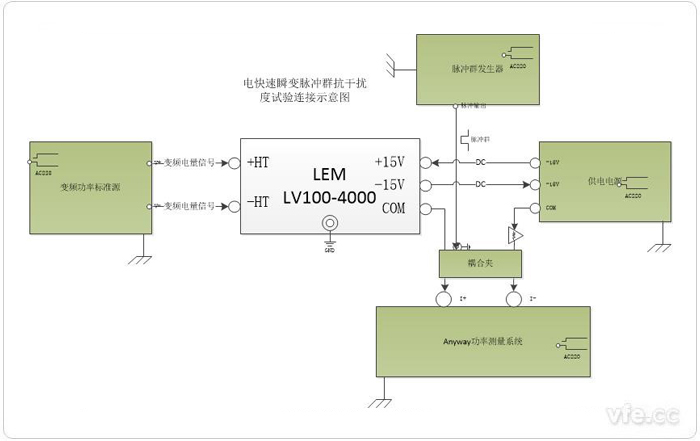

電快速瞬變脈沖群抗干擾度試驗接線圖

02電快速瞬變脈沖群抗干擾度試驗波形

電快速瞬變脈沖群抗干擾度試驗前波形

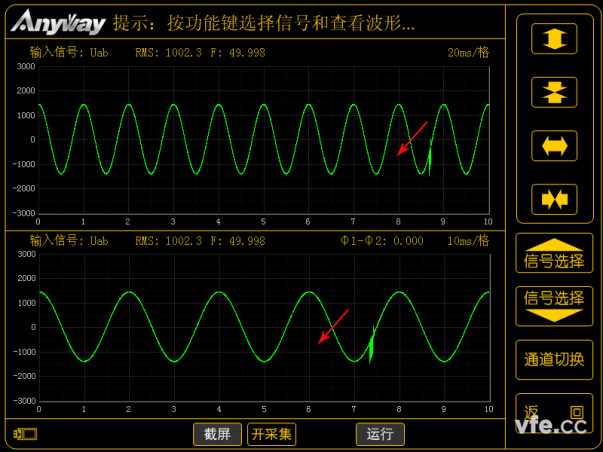

電快速瞬變脈沖群抗干擾度試驗中波形

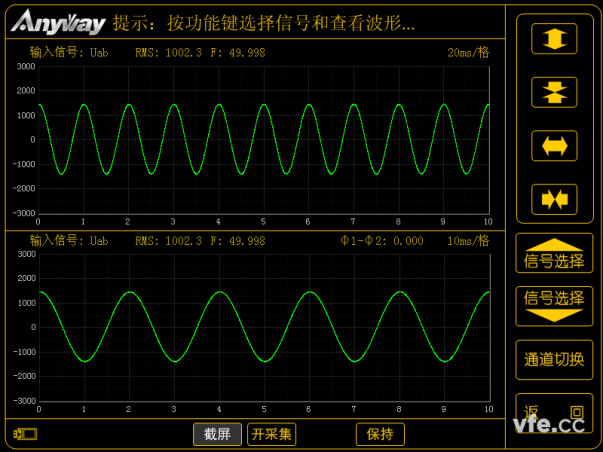

電快速瞬變脈沖群抗干擾度試驗后波形

03電快速瞬變脈沖群抗干擾度試驗試驗測試結論：

　　試驗采用三等級條件下進行，試驗過程中測量信號受到脈沖波的騷擾;從測量波形中可以清楚觀察到脈沖信號(箭頭所示)，試驗結束后恢復到測量前的狀態。

二工頻磁場抗擾度試驗

　　測量系統處于與其特定位置和安裝條件(如變送器靠近騷擾源—有較大電流通過的導線等)相關的工頻磁場時，本試驗可以檢驗變送器的抗擾度。按照GB/T17626.8-2006中規定條件下進行測試：

表2穩定持續磁場試驗等級

等級	磁場強度/（A/m）稱
1	1
2	3
3	10
4	30
5	10
注：磁場強度用A/m表示，1A/m相對于自由空間的磁場感應強度為1.26uT控

表3 1s～3s的短時試驗等級

等級	磁場強度/（A/m）稱
1	一
2	一
3	一
4	300
5	1000

　　整個試驗中及試驗后，系統應能正常工作。

01工頻磁場抗擾度試驗試驗接線示意圖

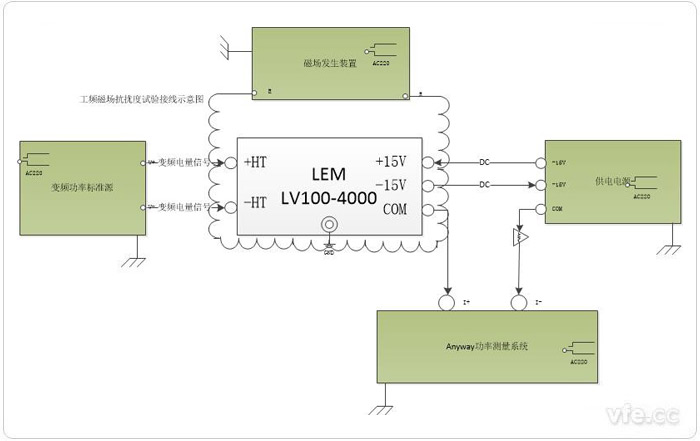

工頻磁場抗擾度試驗試驗接線示意圖

02工頻磁場抗擾度試驗波形

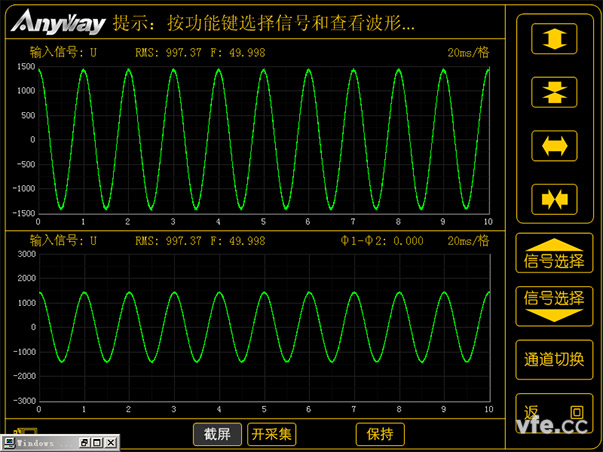

工頻磁場抗擾度試驗前波形

工頻磁場抗擾度試驗中波形

工頻磁場抗擾度試驗后波形

03工頻磁場抗擾度試驗測試結論

　　試驗采用四級等級條件下進行，試驗過程中使測量信號數據正常，波形正常。

三靜電放電抗干擾度試驗

　　測量系統處于靜電放電環境中安裝條件下的裝置(變送器)，試驗方法分為接觸放電方法和空氣放電，模擬對試驗設備的靜電放電，本試驗檢驗裝置(變送器)的靜電騷擾抗擾度。

　　試驗按照GB/T17626.2-2008中規定條件下進行：

表4試驗等級

等級		空氣放電
等級	試驗電壓KV	等級	試驗電壓KV
1	2	1	2
3	4	2	4
3	6	3	8
4	8	4	15

　　靜電放電抗干擾度試驗試驗中及試驗后，系統應能正常工作。

01靜電放電抗干擾度試驗試驗接線示意圖

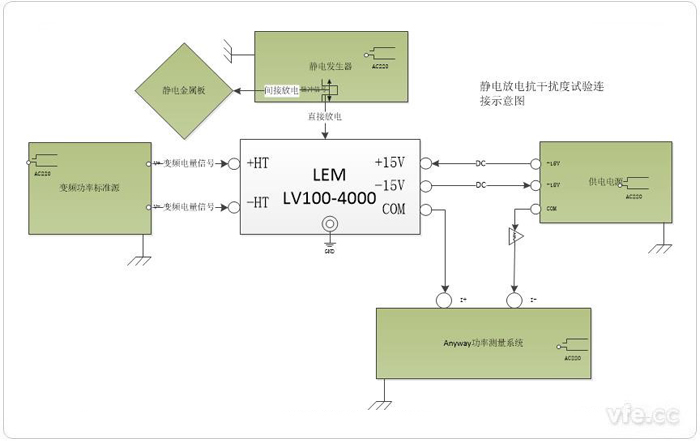

靜電放電抗干擾度試驗試驗接線示意圖

02靜電放電抗干擾度試驗波形

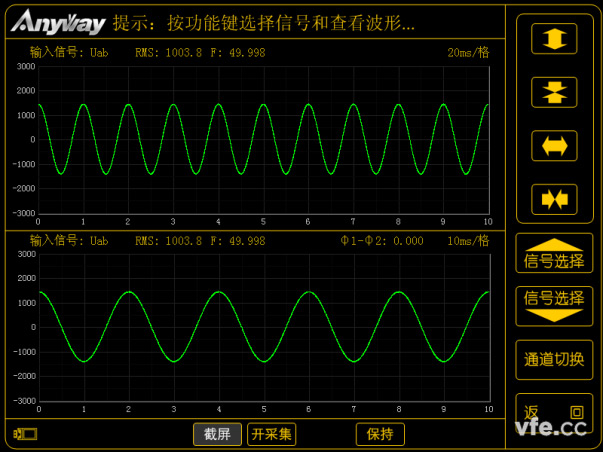

靜電放電抗干擾度試驗前波形

靜電放電抗干擾度試驗中波形

靜電放電抗干擾度試驗后波形

03靜電放電抗干擾度試驗測試結論

　　試驗采用三等級條件下進行，試驗過程中測量信號受到脈沖波的騷擾;從測量波形中可以清楚觀察到脈沖信號，試驗結束后恢復到測量前的狀態。

　　電磁兼容試驗結語：電量測量系統在應用于復雜電磁環境容易受到干擾源的騷擾，從而使被測原始信號特征不能真實的被表達出來，導致測量誤差的增大。解決電磁干擾可以從干擾源的源頭解決，也可以切斷傳輸路徑。在源頭不容易解決的情況下，采用基于光纖前端數字化的測試系統可以從根本上切斷干擾的傳輸路徑，從而達到高精度測量的目的。
